Bosch Rexroth weitet
additive Fertigung aus

Gemeinsames Projekt mit Trumpf und Heraeus Additive Manufacturing

Bosch Rexroth weitet
additive Fertigung aus

Gemeinsames Projekt mit Trumpf und Heraeus Additive Manufacturing

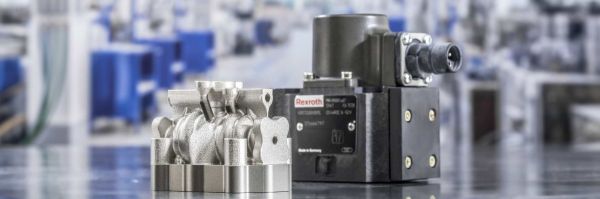

3D-Druckverfahren unterstützen die variantenreiche Fertigung. (Bild: Bosch Rexroth AG)

Scroll down

Auch Bosch Rexroth setzt auf den 3D-Druck. Aktuell qualifiziert das Unternehmen gemeinsam mit Trumpf und Heraeus Additive Manufacturing ein weiteres additives Fertigungsverfahren für die wirtschaftliche Herstellung von Hydraulikkomponenten. Das Projekt mit Schwerpunkt Selective Laser Melting beschäftigt sich mit der Fertigung von Servoventilen.

Durch ihren Variantenreichtum auf Komponentenebene eröffnet die Hydraulik hohe Freiheitsgrade, massgeschneiderte Antriebslösungen zu konfigurieren. Auf der anderen Seite steigert diese Vielfalt den Aufwand für die Hersteller in der Fertigung. Der Einsatz des 3D-Druckverfahrens Selective Laser Melting reduziert diese Komplexität. Es ermöglicht die kurzfristige und wirtschaftliche Produktion von Servoventilen oder Schiebern für Wegeventile in kleinen und kleinsten Stückzahlen. In einem Gemeinschaftsprojekt mit Trumpf und Heraeus Additive Manufacturing qualifizieren die Fertigungsspezialisten von Bosch Rexroth aktuell die gesamte Prozesskette von der 3D-Druck optimierten Konstruktion bis zum fertigen Produkt.

Gedruckte Varianten sind wesentlich leichter und kompakter

Gedruckte Varianten sind wesentlich leichter und kompakter als konventionell gefertigte Ausführungen. Optimierte Kanalführungen verringern die Drosselverluste und steigern die Energieeffizienz. Zukünftig können Konstrukteure darüber hinaus neue Funktionen in die Komponenten integrieren. Im Verlaufe des Projekts hat das Projektteam eine hybride Fertigung von Servoventilen für zukünftige Serienanwendungen entwickelt. Dabei kombiniert Rexroth klassisch spanend hergestellte Preforms mit in 3D-Druck gefertigten Bauteilen. Als weitere Komponente testet das Projektteam das Drucken von Hohlzylindern als Schieber für Wegeventile.

Bei dem Projekt kommt die TruPrint 5000 von Trumpf zum Einsatz. Bei ihr arbeiten drei 500 Watt starke Trumpf Faserlaser parallel an einem Werkstück. Dadurch halbiert sich nahezu die Druckdauer eines Servoventils. Trumpf deckt zudem die gesamte Prozesskette der additiven Fertigung, einschliesslich Teile- und Pulvermanagement, ab.



Bei dem Projekt kommt die TruPrint 5000 von Trumpf zum Einsatz. Dieser 3D-Drucker erreicht dank dem Multilaserprinzip Spitzenzeiten. (Bild: Trumpf)

Scroll down

Druckfestigkeit entspricht den konventionell hergestellten Bauteilen

Heraeus Additive Manufacturing unterstützt das Projekt bei der Auswahl der am besten geeigneten Materialien und qualifiziert das Fliessverhalten des Stahlpulvers sowie die Partikelgrössenverteilung im Bereich von 20 bis 40 µm. Zum Vergleich: Ein menschliches Haar hat einen Durchmesser von rund 100 µm. Erst eine zuverlässig hohe Pulverqualität ermöglicht eine reproduzierbare Bauteilqualität unter realen Produktionsbedingungen. Die Druckfestigkeit der bislang gedruckten Servoventile entspricht denen aus dem Vollen gefrästen Bauteilen gleichen Stahls.

Bosch Rexroth setzt bereits seit einigen Jahren das 3D-Druck-Verfahren Sandformen für die Herstellung von Gusskernen für Steuerblöcke ein. Dadurch können selbst Einzelstücke und Prototypen mit extrem kurzen Vorlaufzeiten gefertigt werden. Kunden reduzieren so die Time-to-Market ihrer Lösungen deutlich und können schnell kundenindividuelle Varianten umsetzen.

  • Facebook
  • Twitter
  • LinkedIn
  • E-mail
  • tumblr
  • Reddit

Impressum

Textquelle: Bosch Rexroth

Bildquelle: Bosch Rexroth

Publiziert von Technik und Wissen (ea)
