Die Abwasserreinigungsanlage Eich in Bassersdorf nutzt ihre Fläche doppelt – mit einem weltweit einzigartigen Solarfaltdach. Steuerung und Leitsystem von Siemens helfen mit, die Sonnenenergie optimal zu nutzen und rund 21 % des Stromverbrauchs der Kläranlage zu decken.

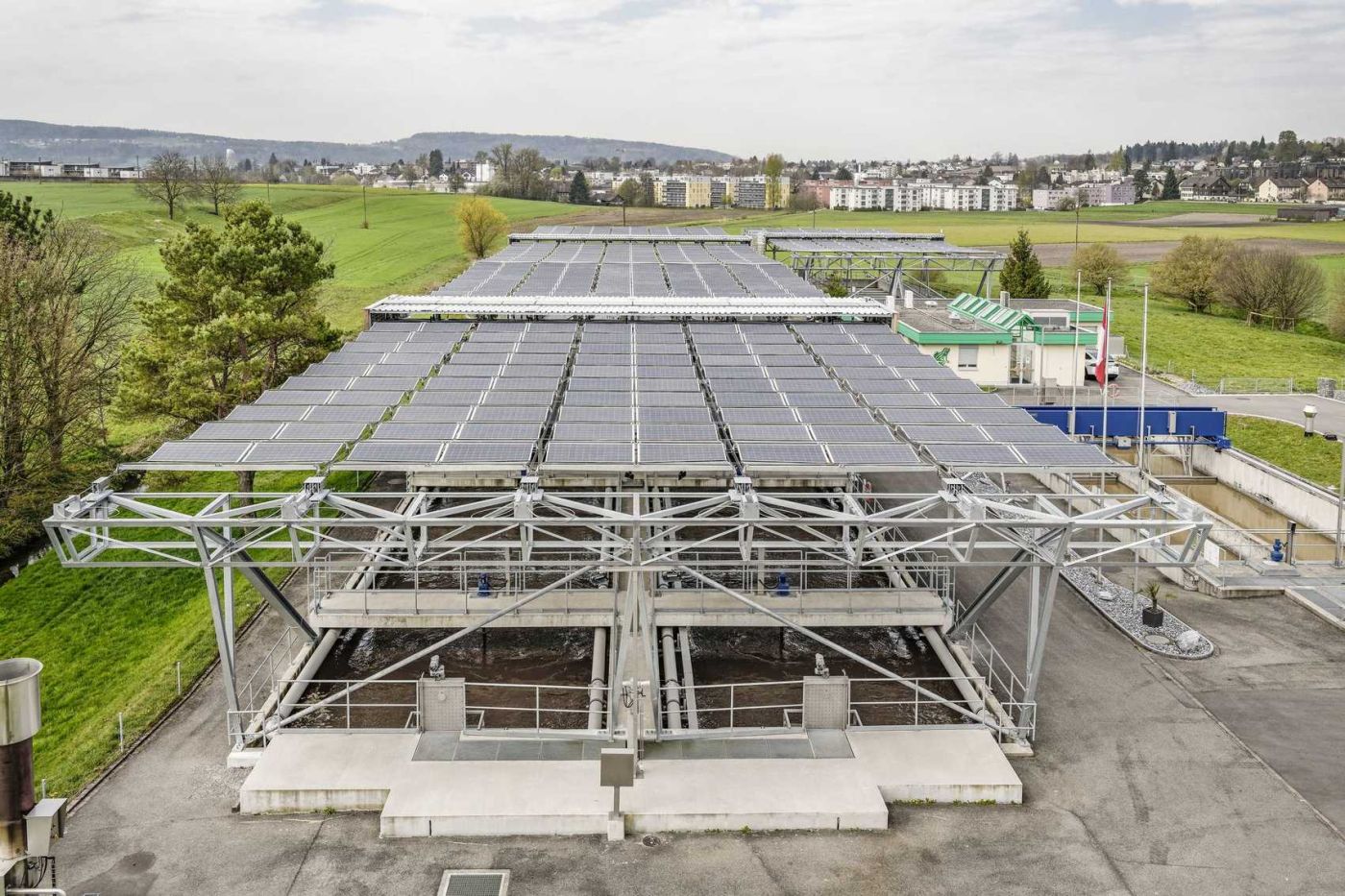

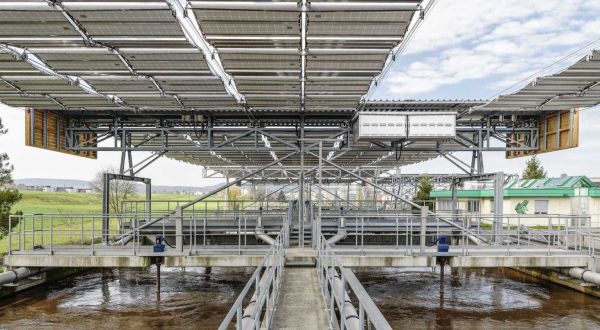

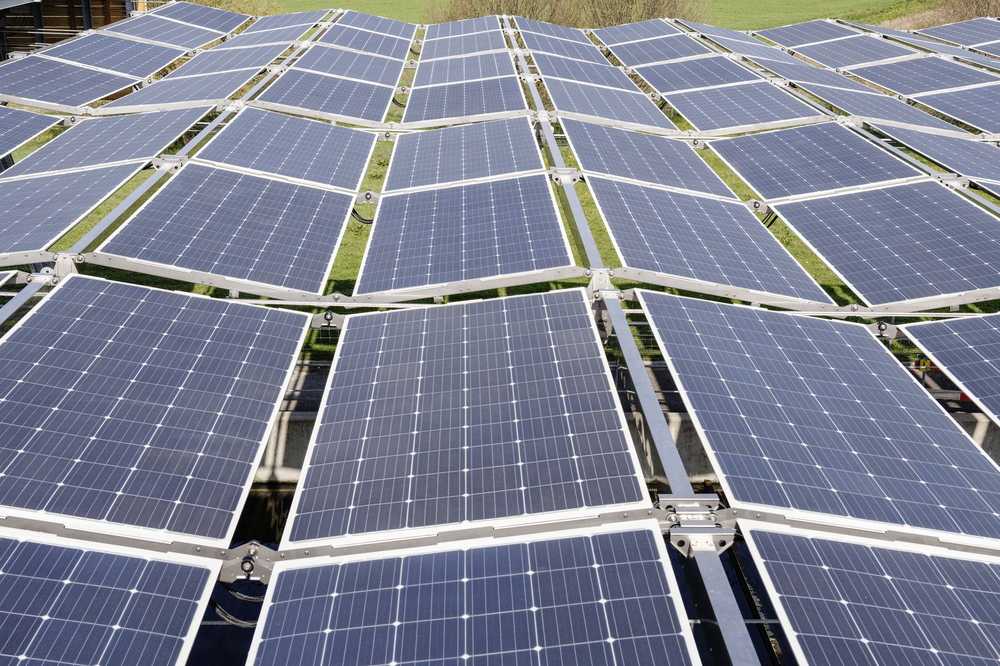

Sobald der Tag erwacht, wird aus der Abwasserreinigungsanlage (ARA) Eich im zürcherischen Bassersdorf eine stattliche Solaranlage: Mit einem ausgeklügelten Faltmechanismus entfaltet sich innert einer Minute das weltweit einzigartige Solarfaltdach über die grossen Klärbecken. Bestehend aus insgesamt 1024 monokristallinen Solarmodulen, die in 28 Bahnen angeordnet sind, versorgt dieses Solarfaltdach mit einer Anlagenleistung von 333 kWp die ARA zuverlässig mit Strom.

Sicher verstauen mit Siemens-Steuerung

Bei Hagel, starkem Wind und Schneefall oder wenn grössere Unterhaltsarbeiten an den Klärbecken notwendig sind, lässt eine Siemens-Steuerung das Solarfaltdach wieder einfahren und sicher verstauen. Die bewegbaren Solarmodule nutzen alle Sonnenstunden, auch im Winter, wenn klassische Solardächer wegen Schneebedeckung für die Stromproduktion ausfallen. Die Mitarbeitenden freuen sich zudem über willkommene Nebeneffekte: Im Sommer können sie im kühlen Schatten des Solarfaltdachs statt in der Gluthitze arbeiten und dank der geringeren Sonneneinstrahlung blühen weniger Algen in den Becken, was positive Auswirkungen auf die Betriebskosten hat.

Dieser Artikel könnte Sie auch interessieren

DIE WUNDERSAME WELT DER BLOCKCHAIN-TECHNOLOGIE

Wie Live-Trading mit Blockchain in Energienetzen funktioniert

An Solarstrom führt kein Weg vorbei

Energiewende, Atomausstieg, Pariser Abkommen – eins ist klar: Die Schweiz muss auf alternative Energien zurückgreifen, um die Treibhausgasemissionen zu senken und trotzdem den Energiebedarf zu decken. Noch beträgt der Anteil von Solarstrom schweizweit lediglich 3 Prozent – dies soll sich aber in Zukunft ändern. Das Bundesamt für Energie schätzt, dass auf den geeigneten Dächern und an Fassaden hierzulande Photovoltaikanlagen mit einer Leistung von 67 Gigawatt installiert werden könnten. Kein Wunder, sind Solaranlagen auf dem Vormarsch – Gebäudedächer, Fassaden oder auch das Freiland haben sie längst erobert.

Doppelnutzung der Industrieflächen

Das innovative Start-up dhp technology aus Zizers sieht in einer Doppelnutzung von Industrieflächen grosses Potenzial für die Solarstromproduktion. Ideale Einsatzgebiete für das von ihnen entwickelte Solarfaltdach in Leichtbauweise sind zum Beispiel Abwasserreinigungsanlagen (ARA). Denn diese haben einen sehr hohen Stromverbrauch und mit rund 900 Anlagen schweizweit und grossen Becken, beanspruchen sie eine beträchtliche Fläche. Das Solardach wird, wann immer es das Wetter zulässt, ausgefahren und liefert so durchschnittlich 50 Prozent des Strombedarfs einer ARA. Bis zu 100 Prozent des so produzierten Stroms werden direkt vor Ort verbraucht, ohne nennenswerte Verluste durch Transportwege oder Speicherung. Überschüsse bei der Stromproduktion werden ins Netz eingespeist.

Grund für Steuerung S7: umfassende Safety-Funktionen

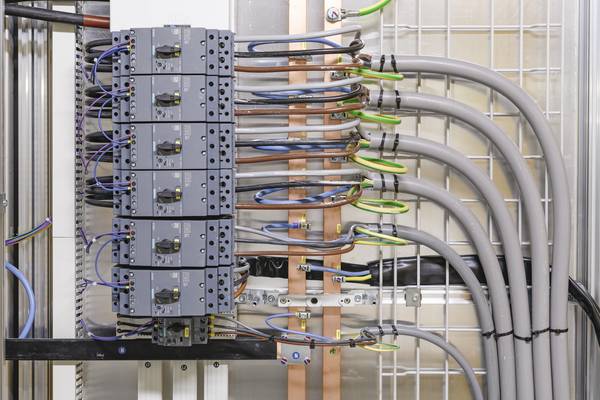

Ob das Dach ein- oder ausgefahren ist, entscheidet ein Meteo-Algorithmus in Kombination mit einer Wetterstation, die Windstärke, Niederschlag und Temperatur vor Ort misst. Gesteuert wird das Faltdach in Bassersdorf mit einer S7-1500 von Siemens. Das Elektroengineering sowie die Programmierung der Steuerung und des Leitsystems übernahm die SF Elektro Engineering in Flums, ein langjähriger Siemens Solution Partner. «Bei der Steuerung griffen wir zur S7 wegen ihrer umfassenden Safety-Funktionen, die uns die Installation enorm erleichterten», erklärt Kadir Bahsani, Teamleiter Antriebssysteme und Sicherheitstechnik bei SF Elektro Engineering. «So konnten wir Funktionen wie Revisions- und Notausschalter einfach und ohne Zusatzverkabelung integrieren.»

Auf WinCC basiertes Leitsystem

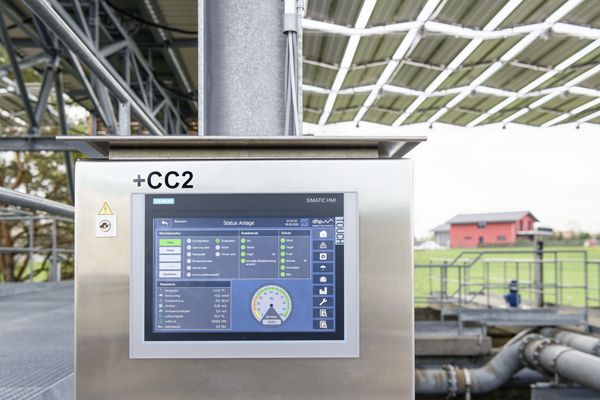

Das Herzstück der Anlage ist das eigens entwickelte Leitsystem, das auf WinCC basiert. Die Entwicklung sei anspruchsvoll gewesen, erinnert sich Bahsani. Es galt herauszufinden, welche Parameter relevant sind, welche Daten permanent für spätere Auswertungen gespeichert werden und welche Motoren überwacht werden müssen. «Bei der Entwicklung des Leitsystems schätzten wir die kompetente Beratung durch Siemens sehr», betont Bahsani. «Denn das System sollte sowohl intuitiv zu bedienen sein als auch komplexe Auswertungen zulassen.»

Priorisierte Fehlermeldungen bei Bedarf

Die Zentrale des Leitsystems befindet sich in den Räumlichkeiten von dhp technology, so können die Entwickler des Dachs die Anlage überwachen und die Daten auswerten. Der Leitstand sammelt die wichtigen Daten und verschickt bei Bedarf priorisierte Fehlermeldungen. Die Verantwortlichen der ARA Bassersdorf haben ebenso jederzeit über eine sichere VPN-Verbindung Zugriff auf das Leitsystem. Sicherheitsrelevante Teilsysteme wie beispielsweise die Windmessung können auch direkt mit der Steuerung des Faltdachs kommunizieren – so wäre selbst bei einem Unterbruch im Leitsystem gewährleistet, dass das Dach sicher betrieben wird.

Solarfaltdach: für wen?

Für wen lohnt sich so ein Solarfaltdach? Dazu Philip Racine, Leiter System Engineering bei dhp technology: «Am Anfang steht immer eine umfassende Vorstudie durch unsere Spezialisten. Dabei spielen Eigenversorgung mit Solarstrom und Wirtschaftlichkeit eine zentrale Rolle.» Zu den Kunden des Start-up-Unternehmens zählen nicht nur Kläranlagen, denn auch andere grosse Flächen wie Park- und Logistikplätze eignen sich – idealerweise in Kombination mit Elektromobilität. Dhp technology begleitet den gesamten Prozess von der Planung über die Installation, Inbetriebnahme und bis zu den jährlichen Wartungsarbeiten und kümmert sich auch um einen optimalen Betrieb. Dazu verwenden die Entwickler die gesammelten Daten der installierten Anlagen: «Wir analysieren zum Beispiel, wie hoch der Ertragsverlust durch Wind bei einer Anlage ist und prüfen, wie wir mit Meteo-Prognosen unseren Steueralgorithmus noch verbessern können.»

Solarfaltdach serienmässig herstellen

Obwohl jeder Standort seine Eigenheiten aufweist – Höhenlage und Mikroklima spielen eine wichtige Rolle – wollen die Entwickler die Erstellung einer Neuanlage möglichst standardisieren. «Wir streben eine einfache Skalierung an, um das Solarfaltdach serienmässig herzustellen», erklärt Racine. Die Software der Steuerung macht es möglich: Ob nun 20 oder 50 Antriebe zum Einsatz kommen, nach Erhebung der notwendigen Grundparameter lässt sich die Anlage inzwischen zu ungefähr 80 Prozent automatisch dimensionieren.

«Watt d’Or 2019» für Solarfaltdach

Die Schweizer Solarinnovation wird mit Sicherheit noch viel von sich zu reden geben – auch über die Landesgrenzen hinaus. Schliesslich bergen die rund 80 000 ARA im europäischen Raum ein schier unerschöpfliches Potenzial. Anfänglich skeptische Stimmen sind inzwischen verstummt – spätestens, seit dhp technology mit dem Solarfaltdach den «Watt d’Or 2019» des Bundesamtes für Energie und letzten Herbst den Schweizer Solarpreis 2019 gewonnen hat.
