Automatisierung auf bestehender Standfläche
MiyButler für Citizen Miyano BNA- und BNJ-Serien
Automatisierung auf bestehender Standfläche
MiyButler für Citizen Miyano BNA- und BNJ-Serien
Automation auf kleinstem Raum ist besonders in der Schweiz gefragt. Eine solche Lösung ist der MiyButler von Newemag, ein Industrieroboter der Marke Fanuc LR MATE 200 7L.
Die Roboterlösung MiyButler hat ihren Namen aus zwei guten Gründen bekommen: Weil sie einerseits perfekt auf die Miyano BNA- und BNJ Serien passt und anderseits ihren Teil des Dienens in Form einer Automation übernimmt.

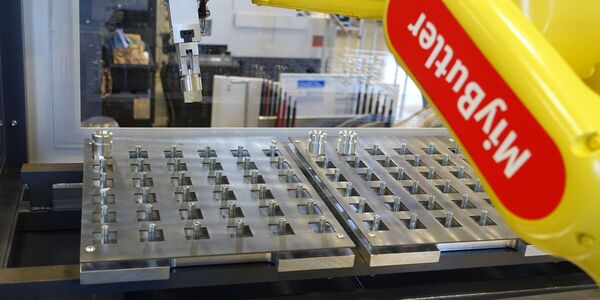

Wie funktioniert diese Lösung? Die Rohteile werden durch den MiyButler von einem Alu-Pallet in die Spindel eingelegt. Nach der Bearbeitung nimmt er das gefertigte Werkstück wieder aus der Spindel und legt es ins Pallet zurück. Der MiyButler nimmt das nächste Rohteil und wiederholt den Vorgang bis alle Rohteile gedreht sind.
Das Handling des Roboters ist auf der Maschine platziert und somit im Grundriss der Standardmaschine enthalten. Dadurch beansprucht die Automatisierung nicht zusätzlichen Platz, was wiederum ein grosser Pluspunkt ist. Ein zusätzlicher Vorteil ist, dass sich diese Lösung einfach an die Steuerung anbinden lässt. Dem mannarmen Fertigen steht nichts mehr im Wege und Kleinserien werden wirtschaftlich gefertigt.
Modularität mit diversen zusätzlichen Alternativen
Zum Roboter kann die Bearbeitung pro Werkstück modular gestaltet werden. Die Plätze (maximal 3) können zum Beispiel vollumfänglich als Speicherplätze (Alu-Pallet) eingesetzt werden. Sie können aber auch als zusätzliche Stationen zum Beispiel zum Messen, Entgraten oder Reinigen umfunktioniert werden. Hier sind dem Betrieb keine Grenzen gesetzt, wie er die drei Plätze nutzen möchte. Man kann sie sogar pro Werkstück unterschiedlich einsetzen.
Wie der MiyButler eine Messung vornimmt
Eine Messung funktioniert zum Beispiel so: Der Roboter MiyButler positioniert das Werkstück regelmässig vor dieses Messgerät. Das Messgerät misst und gibt detailgenaue Rückmeldungen über die aktuellen Masse des Werkstücks an die Maschine zurück. Stimmen diese Masse nicht mit den vordefinierten Massen überein, erfolgt eine Aktion, wie eine Korrektur, ein Alarm oder die Maschine stoppt. Das Rohteil kann auch per Stangenlader in die Maschine geführt, das Entladen zum Beispiel via Förderband aus der Maschine ausgegeben werden.
Mit all diesen Alternativen gewinnt die gesamte Anwendung an Modularität und kann individuell von der Firma eingesetzt werden. Das bringt dem produzierenden Betrieb grosse Flexibilität. Die gedrehten Teile können mit demselben Pallet auf einer Brother Fräsmaschine weiterbearbeitet werden. Die gedrehten Teile befinden sich nämlich lageorientert im Pallet – diese intelligente Prozesseinheit nennt der Hersteller Newemag «Pallet in motion».
Die Vorteile von MiyButler
- hohe Flexibilität im Produktionsalltag
- vereint Präzision mit Effizienz
- modulares Automationskonzept
- deutlich höhere Produktionseffizienz
- Automatisierung ohne zusätzlichen Platzbedarf
- Hybrid-Lösung mit Roboter und Stangenlademagazin
- Modul-Erweiterung z.B. mit entgraten, reinigen oder messen
Lieferumfang für das Grundgerät MiyButler
- Industrieroboter Fanuc LR MATE 200 7L
- Unterbau zu Roboter, angepasst auf die BNA respektive BNJ-Modelle
- Unfallschutz bestehend aus Stahl / Blechkonstruktion, Bedientüre, Sicherheitstürschalter
- Auflage für 3 Paletten (Palettengrösse 375 x 300 mm)
- Hubtüre (Zugang zu Paletten von der Vorderseite der Maschine)
- Automatisierung der bestehenden Maschinentüre mit pneumatischem Zylinder
- Schnittstelle zwischen Roboter und Maschine
Spezifikationen
Teilespeicher | ||
Anzahl Paletten / Module / Plätze | 3 Stück | |
Palettengrösse | 375 x 300 mm | |
Rohteil | ||
Querschnitt rund | Min. 10 mm / max. 60 mm | |
Länge | Min. 10 mm / max. 70 mm | |
Gewicht | Min. 10 g / max. 2'000 g |
Für diese Maschinentypen ist der MiyButler geeignet
Miyano BNA-42 S2 - 5-Achsen Drehzentrum
Das Drehzentrum Citizen Miyano BNA-42 S2 ist mit einem 8-Stationen-Werkzeugrevolver mit Halb-Positionen-Indexierung ausgerüstet. Alle Positionen können mit angetriebenen Werkzeugen bestückt werden. Die Hauptspindel und die Gegenspindel sind mit C-Achsen ausgerüstet. Dank stark reduzierten Nebenzeiten haben wir eine geringere Stück- und Zykluszeit. Die Maschine vereint hohe Starrheit und Präzision und auch Hartdrehen ist möglich.
BNA-42 SY5 - 6-Achsen Drehzentrum
Das Drehzentrum BNA-42 SY5, ist mit einem 12-Stationen-Werkzeugrevolver ausgerüstet. Alle Positionen können mit angetriebenen Werkzeugen bestückt werden. Die Hauptspindel und die Gegenspindel sind mit C-Achsen ausgerüstet. Weiter ist die Version SY5 mit einer Y-Achse ausgestattet.
BNA-42 DHY3 - 7-Achsen Drehzentrum
Die BNA-42 DHY3 ist mit einer Haupt- und einer Abgreifspindel ausgestattet. Sie hat einen Werkzeugrevolver mit 8 Stationen mit Y-Achse und zusätzlich einen 6-fach Revolver für die Rückseitenbearbeitung. Die Gegenspindel ist in der X2-Achse verfahrbar. Mit der DHY3 ist eine unabhängige Konturbearbeitungen möglich und somit kann eine komplexere Rückseitenbearbeitung gemacht werden.
BNA-42 MSY2 - 7-Achsen Drehzentrum
Die BNA-42MSY hat 2 Spindeln und 1 Revolver. Der Revolver verfügt über eine Y-Achse und erlaubt das Schalten in Zwischenstationen – damit werden die Bearbeitungsmöglichkeiten deutlich erweitert. Die X2-Achse an der Abgreifspindel ermöglicht die gleichzeitige Bearbeitung an der Vorder- und Rückseite des Werkstücks. Es kann ein zusätzliches fixes Werkzeug oder ein Halter mit z.B. einer Hochfrequenzspindel für die Bearbeitung installiert werden.
BNJ-42 SY6 / BNJ-51 SY6 – 7-Achsen Drehzentrum
Das Konzept der BNJ-SY6 Reihe beinhaltet eine mobile Gegenspindel, welche sich in X und Z verfahren lässt. Weiter ermöglicht der rechte Revolver ein hauptzeitparalleles Bearbeiten der Gegenspindel. Die Haupt- und Gegenspindel können somit unabhängig voneinander programmiert werden. Diese Drehzentren BNJ-42 SY6 und BNJ-51 SY6 verfügen im linken Hauptrevolver über 12 Stationen für angetriebene Werkzeuge, mit Y-Achsenfunktion. Der rechte Revolver stellt 4 Stationen für angetriebene Werkzeuge oder 8 Stationen für feste Werkzeuge zur Verfügung.
Impressum
Textquelle: Newemag
Bildquelle: Newemag
Publiziert von Technik und Wissen
