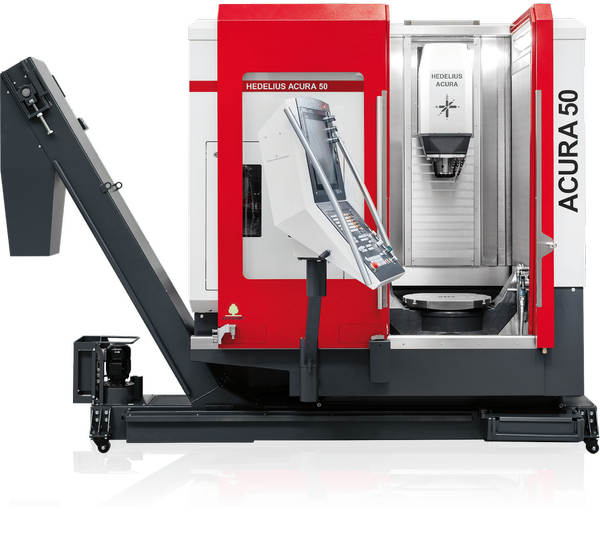

Die bisherigen 5-Achs-Bearbeitungszentren mit Dreh-Schwenktisch von Hedelius, Acura 65 und Acura 85, haben mit der Acura 50 eine zusätzliche kompakte Version bekommen, die aber trotzdem grosse Verfahrwege anbietet.
Ein Beitrag der Firma Newemag
Die Hedelius spezifische Bauweise ermöglicht eine hochpräzise Bearbeitung, denn der Abstand der Hauptspindel zu den Führungen der Y- und Z-Achse bleibt über den gesamten Verfahrbereich konstant. Zudem ist die Z-Achse zum Schutz vor Wärmeinstrahlung und Zugluft verkleidet, der Wärmegang wird damit deutlich reduziert. Darüber hinaus sind die Vorschubschlitten aus Grauguss massiv verrippt, sodass Vibrationen abgefangen und minimiert werden. Zur präzisen Bearbeitung durch höchste Stabilität trägt auch der beidseitig gelagerte und hydraulisch geklemmte Dreh-Schwenktisch bei.
Viel Präzision auf wenig Stellfläche
Damit steht einer exzellenten Bearbeitung kleiner Werkstücke nichts im Wege. Auch etwas grössere Bearbeitungen sind möglich, denn der Dreh-Schwenktisch verfügt über Drehtischabmessungen von 500 x 430 mm und trägt Gewichte bis 300 kg. Die Verfahrwege der Maschine sind ebenfalls dafür ausgelegt, denn 500 mm in der X-Achse sowie Y- und Z-Verfahrwege von stolzen 550 mm erlaubt die Acura 50 und das bei einer Grösse von gerade mal 2088 mm x 2616 mm oder anders gesagt von ca. 5,5 m² Grundfläche.
Bis zu 235 Werkzeuge möglich
Und trotz der Grösse verfügt die Acura 50 über ein 55-fach Werkzeugmagazin im Standard, erweiterbar um 180 zusätzliche Werkzeuge mit einem Standby Magazin, das ebenfalls äusserst kompakt gebaut ist und mit 1,8 m² Grundfläche auskommt. Verschiedene Spindeln mit Drehzahlen von 14.000, 18.000 und 24.000 min-1, bis zu 35 kW Leistung und einem Drehmoment von 183 Nm stehen zur Auswahl.
Diese Artikel mit Newemag könnten Sie auch interessieren
INSTANDHALTUNGEN – IHR ERFOLG!
Helpdesk - auch nach dem Verkauf
DIE KOMPLETTBEARBEITUNG: AUSWIRKUNGEN, CHANCEN UND HERAUSFORDERUNGEN
Ein Besuch beim Maschinenhändler Newemag in Eschenbach
Durchdachter Aufbau für Anwender und Instandhalter
Der Maschinentisch ist mit einer Höhe von 800 mm perfekt auf den Anwender ausgelegt und vereinfacht, ebenso wie die grosse Maschinentür, die Zugänglichkeit zum Arbeitsraum und zum Werkstück. Die senkrechten Edelstahllamellen sorgen für einen optimierten Spänefall und der Späneförderer ist auf Rollen nach vorne herausziehbar. Ein weiterer Clou ist die Zugänglichkeit für die Wartung von der linken Maschinenseite.
Acura 50 EL - Automation ohne Einschränkungen
Die Maschine ist von der rechten Seite durch eine ca. 840 x 580 mm grosse Öffnung in der EL-Version automatisierbar. Diese pneumatisch betätigte Edelstahltür ermöglicht eine automatische Beladung mit Paletten, ohne dabei den Zugang zum Maschinenarbeitsraum einzuschränken. Die Fertigung wird so noch einmal deutlich effizienter.
