Verhindert Abknicken von Leitungen: Kabelführung für Scara-Roboter

Scara Cable Solution verstärkt Wellrohre und macht die Energieführung bei hohen Dynamiken langlebiger

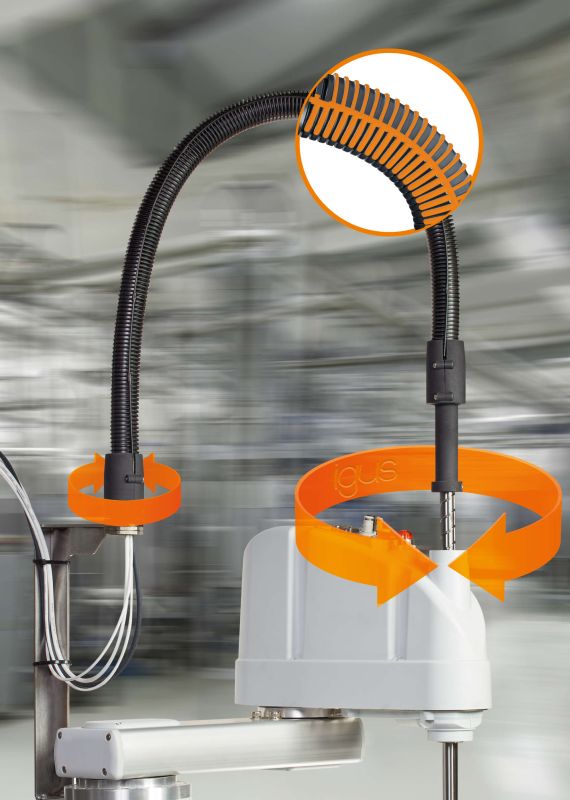

Scara Cable Solution von Igus - Kabelführung für Scara-Roboter
Speziell für hohe Dynamiken an Scara-Robotern hat Igus die neue Scara Cable Solution entwickelt. Sie besteht aus kugelgelagerten Drehanbindungen und einer e-rib zur Stabilisierung des Wellschlauchs. (Bild: Igus GmbH)

Die Dynamik der Scara-Roboter hat ihren Preis, denn klassische Wellschläuche für die Energieführung verschleissen bereits innerhalb kürzester Zeit. Mit der Scara Cable Solution kommt nun eine schnell nachrüstbare Kabelführung von Igus.

Beobachtet man Scara-Roboter bei ihrer Arbeit, kann einem schnell schwindelig werden. Die horizontalen Gelenkarmroboter arbeiten rasant über vier Achsen. Innerer und äusserer Arm schwenken horizontal. Das Bauteil zum Greifen von Objekten, die sogenannte Kugelrollspindel, bewegt sich rotatorisch und linear. Somit erreicht der Roboterarm nahezu jeden Punkt in seinem Arbeitsradius. Eine schnelle und präzise Akrobatik, die allerdings dazu führt, dass die extern geführten Leitungen und Schläuche aufgrund der hohen Belastungen häufig getauscht oder gewartet werden müssen. So erging es auch einem Hersteller aus der Automobilindustrie, der seine Energieführung – sowohl das Wellrohr als auch die Drehlagerung – optimieren wollte.

Scara Cable Solution – in zweijährigem Forschungs- und Testprozess entwickelt

«Inspiriert durch diese Herausforderung auf dem Markt haben wir uns die Schwachpunkte der Schläuche und Verbinder angeschaut und daraufhin in einem zweijährigen Forschungs- und Testprozess die Scara Cable Solution entwickelt», erklärt Matthias Meyer, Leiter Geschäftsbereich ECS triflex & Robotics bei der Igus GmbH. Bei der Neuentwicklung handelt es sich um eine kundenindividuelle Leitungsführung, die die Energie von Achse 1 bis hin zur Kugelrollspindel sicher führt und das Abknicken der Leitungen auch im Dauerbetrieb verhindert.

Werbung
technik-und-wissen-newsletter

Kugellager und eine zusätzliche Wirbelsäule

Die Scara Cable Solution besteht aus drei Komponenten: der Drehlagerung für den Mitnehmer und den Festpunkt sowie dem Wellschlauch mit der e-rib. Die Besonderheit liegt vor allem in der neuen Drehanbindung, die die Torsionskräfte des Scara-Roboters abfängt. Hier sorgen, integrierte Kugellager für eine leichtgängige Energieführung, die auch bei hohen Beschleunigungen widerstandsfähig ist. Der Wellschlauch hingegen wird mit einer e-rib verstärkt, sodass er sich nur in einer Raumrichtung bewegen kann. Durch die Führungselemente an den Seiten erhält der Schlauch eine freitragende Länge.

Scara Cable Solution verlängert die Lebensdauer

Im Test im hauseigenen 3.800 Quadratmeter grossen Labor bei igus in Köln kann das neue Energieführungssystem bereits überzeugen. In Zusammenarbeit mit dem Roboterhersteller Epson wird das Verhalten der Energieführung in Extrempositionen an einem Scara-Roboter überprüft. Bis zu 6G wirken in einigen Bewegungen auf das System. Das Resultat: Es hält bereits über drei Millionen Zyklen bei Drehungen über 5'000 Grad pro Minute stand und läuft weiterhin. «Mit der Scara Cable Solution können wir die Lebensdauer der bisher eingesetzten Energieführungen an Scara Robotern erhöhen. Die Roboter produzieren jetzt länger, wartungsfrei und ausfallsicher», so Meyer. Alle drei Komponenten sind entweder als schnell nachrüstbares Komplettsystem direkt fertig konfektioniert, als Leerrohr oder auch einzeln für Nachrüstungen erhältlich.


  • Facebook
  • Twitter
  • LinkedIn
  • E-mail
  • tumblr
  • Reddit

Impressum

Textquelle: Igus

Bildquelle: Igus

Redaktionelle Bearbeitung: Technik und Wissen

Eine Publikation von Technik und Wissen

Informationen

Igus
igus.de/info/Scara-cable-solution
