Warum ein Schweizer Hersteller von Präzisionsdrehteilen vom Halter LoadAssistant überzeugt ist

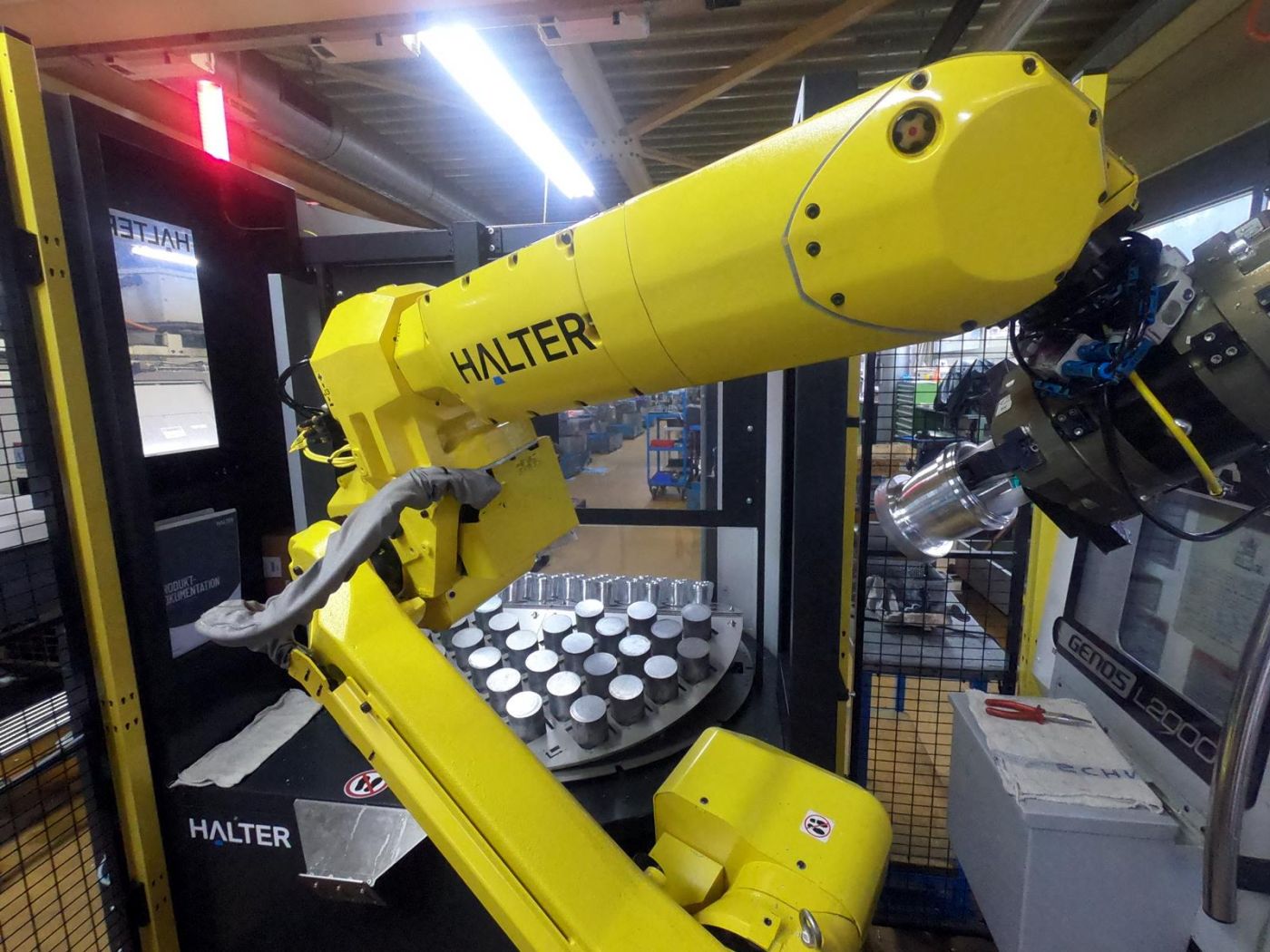

Der Teilepuffer der Halter LoadAssistant besteht aus werkstückspezifischen Aufnahmen für rechteckige und rotationssymetrische Teile sowie Stangenmaterialien.
Der Teilepuffer der Halter LoadAssistant besteht aus werkstückspezifischen Aufnahmen für rechteckige und rotationssymetrische Teile sowie Stangenmaterialien. (Bild: Halter CNC Automation)

Ein neuer Grossauftrag führte bei einem Schweizer Zulieferer dazu, dass er sich nach einer neuen Automationslösung umschaute. Gefunden hat die Firma Nachbur AG den Halter LoadAssistant.


Autor: Martinus Menne

Produktionsfläche und Fertigungsstunden am Werkplatz Schweiz sind bekanntlich teuer. Unternehmer wie Daniel Graf von der Nachbur AG wissen daher nur allzu gut, dass eine wirtschaftliche Präzisionsfertigung nur mit hoch qualifizierten Mitarbeitern in Kombination mit hoher Automatisierung realisierbar ist. Und auch bereits bestehende Automationslösungen können hierbei durchaus auf dem Prüfstand stehen.

«Mit unseren 105 Mitarbeitern sind wir auf die Fertigung hochpräziser Dreh- und Frästeile sowie Baugruppen inklusive Montage spezialisiert. Unsere Produktion ist von einer hohen Wertschöpfung geprägt, da zu unserem Fertigungsspektrum u. a. auch das Schleifen und Reinigen von Bauteilen sowie die Laserbeschriftung zählen. Viele verschiedene Branchen, wie z. B. die Medizintechnik, Mess- und Regeltechnik, die Hydraulik- und Elektronikindustrie sowie die Optik bauen auf unsere hohe Qualität, und das weltweit», sagt Daniel Graf, Geschäftsführer der Nachbur AG und gemeinsam mit seiner Schwester Gabriela Mitinhaber des Unternehmens.

Präzisionsfertigung mit hoher Materialbandbreite

Das Unternehmen mit Sitz in Holderbank (Kanton Solothurn) bearbeitet im Grunde sämtliche zerspanbare Metalle wie z. B. rostfreien Edelstahl, Nickelbasislegierung, Titan, diverse Buntmetalle, und, und, und. Produziert wird vor allem in kleinen und mittleren Serien in Losgrössen bis 10.000 Stück. «Bei den Werkstückdimensionen bewegt sich unsere Kernkompetenz im Bereich von 0,5 mm bis 150 mm», erklärt Daniel Graf und vermittelt einen Eindruck, was Präzisionsfertigung bedeuten kann. «Die kleinsten Bohrungen, die wir bspw. in rostfreiem Stahl einbringen können, haben einen Durchmesser von lediglich 0,05 mm. Im Vergleich hierzu ist ein menschliches Haar nahezu doppelt so dick.»

Produktionsübergreifende Automatisierung

Auf einer Produktionsfläche von 6.500 Quadratmetern verfügt Nachbur über einen gleichermassen beeindruckenden wie hochmodernen Maschinenpark, angefangen von einfachen 2-Achs-Drehmaschinen bis zu hochkomplexen Drehzentren mit bis zu 14 Achsen. Hierzu der Geschäftsführer: «Momentan haben wir circa 60 Dreh- und Fräsmaschinen im Einsatz, die alle ausnahmslos in einer Form automatisiert sind, sei es z. B. mit Stangenladern oder direkt mit Robotern, um nur wenige Beispiele zu nennen. Ferner haben wir seit jüngstem auch eine Lösung von Halter CNC Automation, die uns die automatisierte Bearbeitung von Sägerohlingen ermöglicht.»

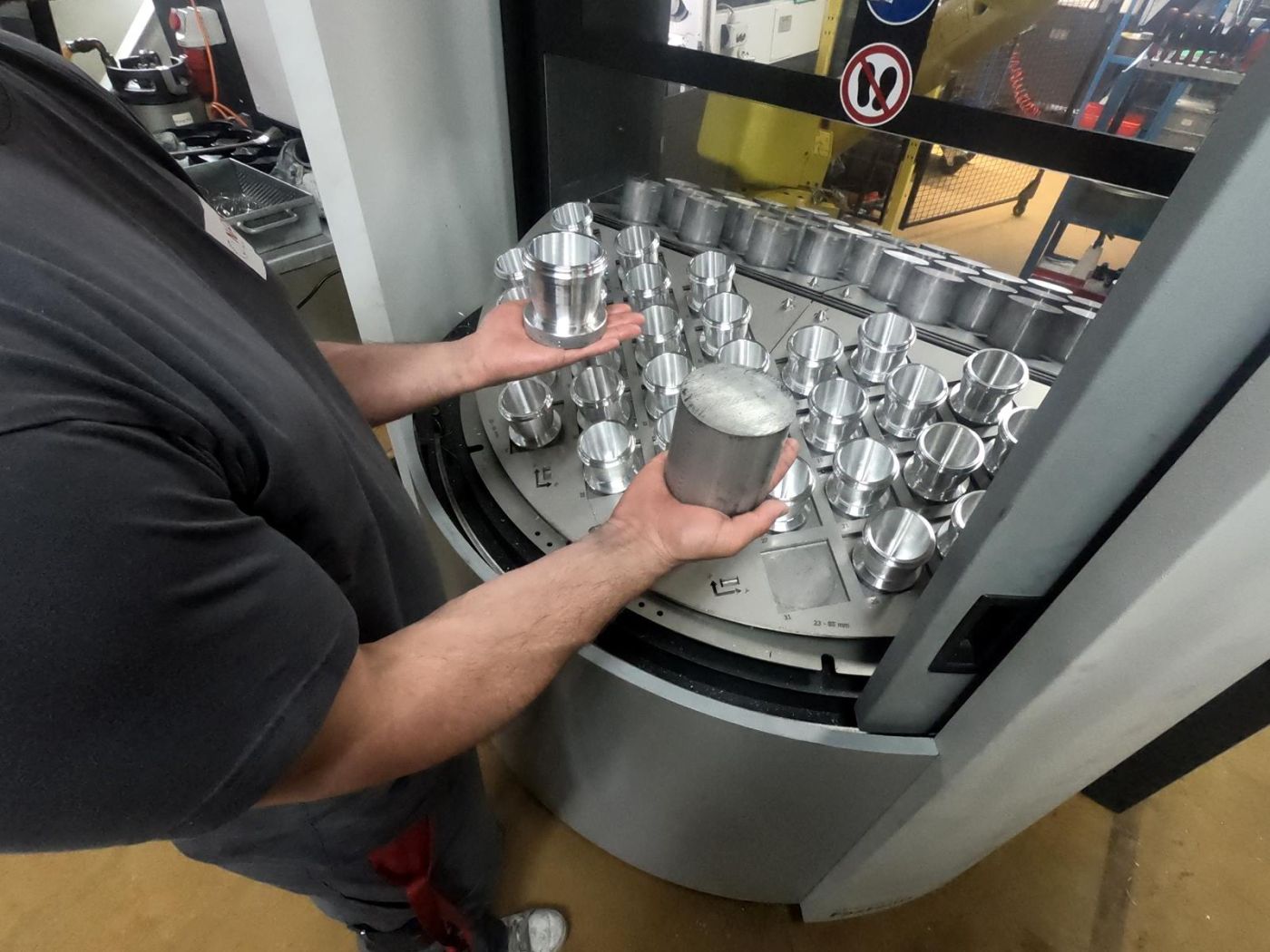

Bediener auf der Rückseite am Bestücken
Während der Roboter an der Vorderseite eine Maschine mit neuen Werkstücken belädt und Fertigteile entnimmt, kann ein Bediener auf der Rückseite hauptzeitparallel die produzierten Teile aus dem Puffer nehmen und die Zelle mit Rohteilen bestücken. (Bild: Halter CNC Automation)

Wirtschaftliche Fertigung von 30.000 Bauteilen pro Jahr

Den Anlass für diese Neuinvestition gab ein Grossauftrag für ein neues Produkt, den Nachbur im vergangenen Jahr erhielt: die Fertigung von rotationssymetrischen Bauteilen aus Aluminium mit einem Durchmesser von 90 mm und einer Höhe von 100 mm mit einem anvisierten Volumen von 30.000 Stück pro Jahr.

Die Produktionskapazitäten für diesen Auftrag standen nach Aussagen von Daniel Graf eigentlich parat – eigentlich: «Wir hätten die Teile auf einer unserer Drehzentren mit Roboter fertigen können. Aber solche Anlagen sind für die Produktion hochkomplexer Bauteile ausgelegt und für diese Art von Auftrag daher im Grunde völlig überdimensioniert und unwirtschaftlich.»

Stattdessen entschied man sich, die Neuteile auf einer 3-Achs-Drehmaschine zu fertigen. «Diese Bestandsmaschine, eine Okuma Genos L2000-e, war bislang mit einem Stangenlader ausgestattet. Da der Stangendurchlass jedoch für die Dimensionen der neuen Werkstücke zu klein war, mussten wir mit Sägerohlingen arbeiten. Die Maschine aber manuell zu be- und entladen, wäre schon hinsichtlich der Stückkosten ebenfalls nicht wirtschaftlich gewesen», so Daniel Graf.

Werbung
technik-und-wissen-newsletter

Einblick in die Praxis konnte überzeugen

Also begab sich Nachbur auf die Suche nach einer Lösung unter den namhaften Anbietern für die automatisierte Werkstückhandhabung und erstellte im Zuge der Vergleiche von mehreren unterschiedlichen Systemen eine detaillierte Kosten-Nutzen-Analyse. «In die engere Wahl kam hierbei auch eine Roboterzelle von Halter CNC Automation. Nachdem wir eine dieser Zellen dann im praktischen Einsatz begutachten konnten, stand die Entscheidung für eine bestimmte Lösung fest.»

Konkret handelte es sich hier um einen Halter LoadAssistant Universal Premium mit einer Robotertragkraft von 25 kg. Diese vielseitige, mobile Roboterzelle zum Be- und Entladen von CNC-Dreh-/Fräsmaschinen deckt den gesamten Werkstückbereich bis 270 mm Durchmesser bzw. Länge ab und ist als Plug-and-play-System innerhalb kürzester Zeit installiert.

Der Teilepuffer der Halter LoadAssistant besteht aus werkstückspezifischen Aufnahmen (Rasterplatten) für rechteckige und rotationssymetrische Teile sowie Stangenmaterialien. Während der Roboter an der Vorderseite eine Maschine mit neuen Werkstücken belädt und Fertigteile entnimmt, kann ein Bediener auf der Rückseite hauptzeitparallel die produzierten Teile aus dem Puffer nehmen und die Zelle mit Rohteilen bestücken.

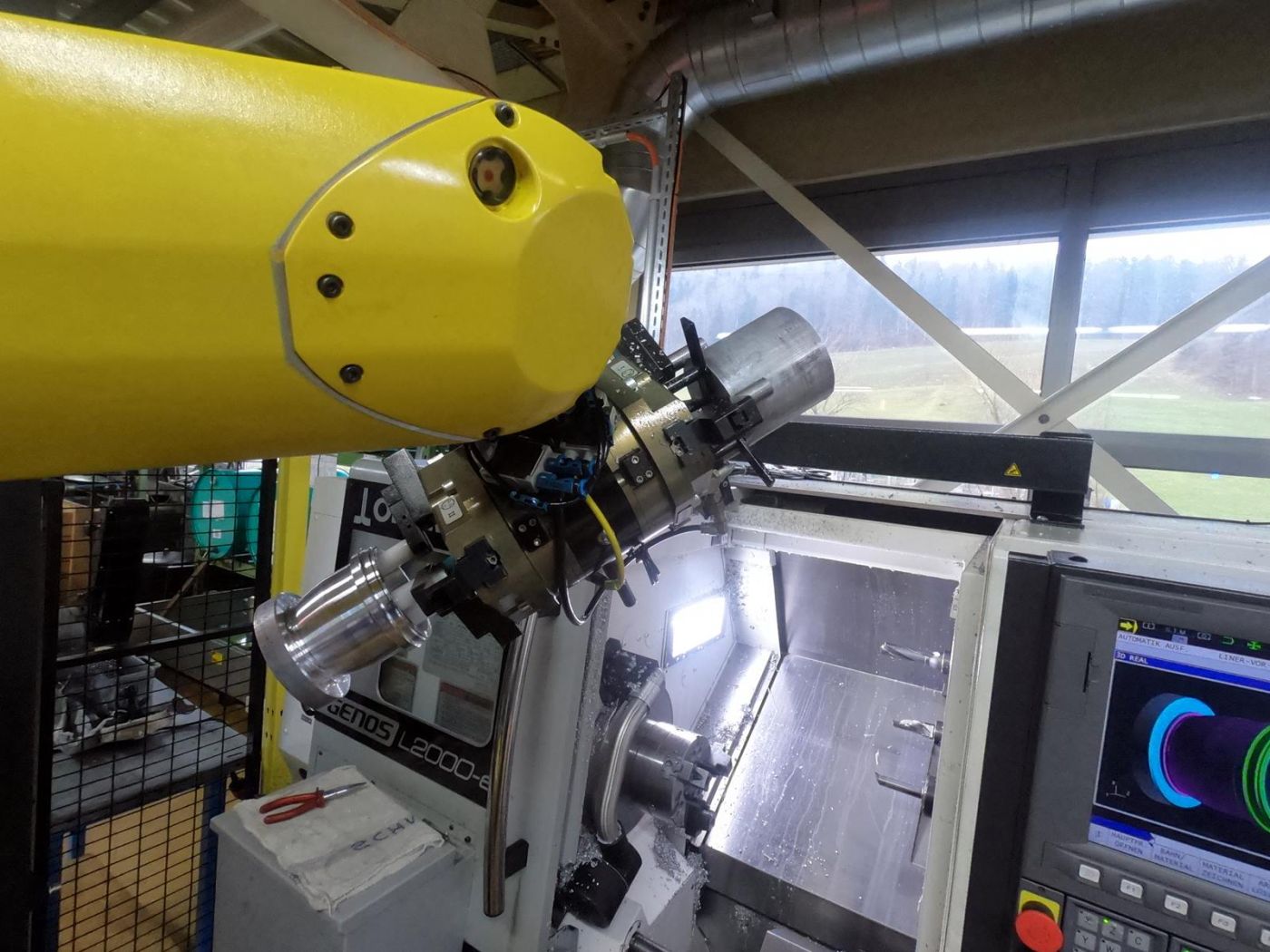

Für das effiziente Be- und Entladen der CNC-Drehmaschine verfügt der Roboter über einen Doppelgreifer. (Bild: Halter CNC Automation)
Für das effiziente Be- und Entladen der CNC-Drehmaschine verfügt der Roboter über einen Doppelgreifer. (Bild: Halter CNC Automation)

«Eine Maschine ist keine Maschine»

«Überzeugt haben mich die einfache, intuitive Bedienbarkeit der Roboterzelle und vor allem der drehbare Werkstückpuffer, der im Grunde eine kontinuierliche, automatisierte Fertigung ermöglicht, weil man Fertigteile entnehmen und das System mit neuen Rohlingen bestücken kann, während die Maschine läuft. Das haben viele andere Systeme nicht», meint Daniel Graf und nennt ein weiteres wichtiges Argument für seinen Entschluss: «Darüber hinaus bietet Halter mehrere Varianten des LoadAssistant an. Unsere Strategie lautet «eine Maschine ist keine Maschine». Wenn wir uns demnach für eine Lösung entscheiden, möchten wir mit ihr auch Optionen für die Zukunft sehen, wobei uns das Angebot von Halter die notwendige Flexibilität bietet.»

Derzeit bietet Halter CNC Automation seine Beladeroboter in den Versionen Compact, Premium und Big an, die sich wiederum in die Modellvarianten «Universal» (Dreh-Fräsen), «TurnStacker» (Drehen) und «MillStacker» (Fräsen) gliedern. Die hohe Standardisierung der verschiedenen Beladeroboter ermöglicht es Kunden, die Lösungen sehr einfach und gezielt in ihrer Produktion zu integrieren.

Platzsparende Roboterzelle für die flexible, unbemannte Produktion

Zum Be- und Entladen der Drehmaschine von Okuma wird bei Nachbur eine Rasterplatte zur Aufnahme von insgesamt 68 Werkstücken verwendet. Da die Bearbeitungszeit pro Werkstück rund 2,5 Minuten beträgt, ist das Gesamtsystem in der Lage, mehr als zwei Stunden unbemannt zu fertigen. «Somit können wir pro Schicht rund 190 Teile produzieren und unseren Tagesausstoss um circa 15 Prozent steigern. Ausserdem lassen sich nun auf der Maschine auch weitere Bestandsteile aus anderen Materialien fertigen, die u. a. aus materialtechnischen Gründen nicht gut als Stangenmaterialien verarbeitet werden können. Ein gutes Beispiel hierfür liefern Teile aus Inconel 625, ein höchst korrosionsbeständiges Material, das nur schwer zu zerspanen ist. Mit solchen Teilen erzielen wir durch das automatische Be- und Entladen mit dem Halter LoadAssistant eine Produktivitätssteigerung von bis zu 30 Prozent», sagt Daniel Graf und unterstreicht: «Die Investition hat sich für uns daher in vielerlei Hinsicht gelohnt, zumal sich die Roboterzelle durch ihr kompaktes Design problemlos in den bestehenden Produktionsbereich einfügt, ohne mehr Fläche zu benötigen.»

Mark Husistein (links), Geschäftsführer von Huwema, und Daniel Graf von der Nachbur AG
Als Agent und Service Partner von Halter CNC Automation übernahm die Huwema GmbH die komplette Inbetriebnahme der Automatisierungslösung. Mark Husistein (links), Geschäftsführer von Huwema, und Daniel Graf von der Nachbur AG blicken auf eine erfolgreiche Zusammenarbeit zurück. (Bild: Halter CNC Automation)

Weitere Artikel, die Sie interessieren könnten

Der Schweizer Maschinenbau

Der Schweizer Maschinenbau hat einen hervorragenden Ruf in der ganzen Welt. Diese Seite ist dieser grossen und wichtigen Branche gewidmet. Viele Artikel und eine interaktive Schweizer Maschinenbaukarte.

fühlende und autonome Maschine des IFW in Hannover

Auf der Suche nach der autonomen, fühlenden Maschine

Es ist ein grosser Traum, an dem in den Laboren des Instituts für Fertigungstechnik und Werkzeugmaschinen (IFW) an der Leibniz Universität Hannover geforscht und entwickelt wird: die fühlende und smarte Maschine. Was kann sie? Was wird sie können? Prof. Dr.-Ing. Berend Denkena, Leiter des Instituts gibt Antworten auf den grossen Traum.

Wie erstelle ich ein Deep-Learning-Modell?

Deep Learning ist eine der Schlüssel-Technologien des Industrial IoT (Internet of Things). Hier gibt es drei praktische Anwendungsbeispiele für den einfachen Einstieg in Deep-Learning-Anwendungen.

Ein grosser Schritt für alle

Der Cybathlon, das Projekt Varileg und das Projekt «VariLeg enhanced» und die Wichtigkeit von Kooperationen zwischen Industriefirmen und Hochschulen.

Das Kleinstgedruckt - 3D-Druck im Mikrometerbereich

Eine preisgekrönte Multimediastory von Chefredaktor Eugen Albisser über den 3D-Druck im Mikrometerbereich.

Ab in die 3. Dimension - Wie HP zum 3D-Druck kam

Eine Multimediastory über HP und wie sie den disruptiven Weg vom 2D-Druck in die dritte Dimension fand.

  • Facebook
  • Twitter
  • LinkedIn
  • E-mail
  • tumblr
  • Reddit

Impressum

Autor: Martinus Menne, freier Journalist aus Drolshagen

Bildquelle: Halter

Redaktionelle Bearbeitung: Technik und Wissen
