Die Covid-19-Pandemie erfordert schnelles Handeln. Zum Beispiel auch beim Entwickeln neuer Beatmungsgeräte. Hier ist die Story eines solchen Respirators mit einer Steuerungstechnik von Sigmatek.

«Wir sind seit einiger Zeit in täglichem Kontakt mit unserem Kunden Hage Sondermaschinenbau in Obdach (Steiermark). Es hat uns sehr beeindruckt, dass das Unternehmen nach Anfrage der österreichischen Regierung im Schnellverfahren ein Beatmungsgerät entwickelt hat. Besonders stolz macht uns, dass Sigmatek mit der notwendigen Steuerungstechnik und Applikations-Knowhow einen Teil dazu beitragen konnte», erklärt Bernd Hildebrandt, Vertriebsleiter Österreich beim Salzburger Automatisierungstechnikhersteller Sigmatek.

Anforderungen in mehreren Iterationen verfeinert

Erste Varianten auf Basis eines Beatmungsbeutels und eines Pneumatikzylinders wurden von Hage-Geschäftsführer Peter Freigassner entwickelt, gedruckt und getestet. Gemeinsam mit dem Hage3D-Team entstand in kurzer Zeit eine funktionstüchtige, überwachte Maschine. In enger Zusammenarbeit mit Experten der Medizinischen Universität Graz wurden die Anforderungen und der Aufbau in mehreren Iterationen verfeinert.

Beim «Respirator» wird der Druck der Sauerstoffzufuhr über ein patientennahes Ventilsystem im Beatmungsschlauch geregelt und durch Sensoren kontrolliert. Die übermittelten Werte werden grafisch auf dem Touchdisplay dargestellt. Ein visuelles und akustisches Warnsystem meldet die Abweichung von definierten Sollwerten.

Tests bereits erfolgreich absolviert

Zur Sicherstellung der Hygieneanforderungen sind zahlreiche Komponenten aus medizinischen Einwegmaterialien gefertigt, die vor dem Einsatz beim nächsten Patienten getauscht bzw. gereinigt werden. Für Komponenten, die nicht in Kontakt mit dem Patienten kommen, ist eine hygienische Flächen-Desinfektion vorgesehen. Funktionstests und alle weiteren Testverfahren sind inzwischen erfolgreich absolviert.

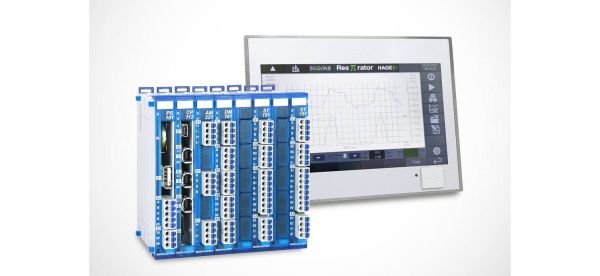

Steuerungssystem: S-DIAS-System von Sigmatek

Im «Respirator» sind ausschliesslich industriell einfach verfügbare Komponenten verbaut, die nicht durch Einsatz in medizinischen Wertschöpfungsketten knapp sind. Als Steuerungssystem ist das schlanke S-DIAS-System von Sigmatek im Einsatz. Die leistungsstarke Lösung nimmt nur 10 cm Platz in Anspruch. Bedienung und Visualisierung erfolgen über ein 7 Zoll Farbtouchdisplay. Bei der Erstellung der Software zur Drucksteuerung wurde das Hage-Team von Sigmatek unterstützt.
