Sie brauchen Kabeldurchführungsplatten und -leisten, die die hohen Anforderungen der Food and Drug Administration (FDA) erfüllen? Murrplastik Systemtechnik hat nun ein solches im Sortiment. Ausserdem ist auch das massgeschneiderte Kabelführungssystem «KDP On Demand» FDA-konform und im Hygienic Design lieferbar.

Redaktionelle Bearbeitung: Technik und Wissen

Murrplastik - einziger Hersteller FDA-konform

Murrplastik hat als einziger Hersteller Kabeldurchführungsplatten (KDP) und -leisten (KDL) im Sortiment, die die hohen Anforderungen der Food and Drug Administration (FDA) erfüllen. Im Oktober 2020 kommen zudem zwei neue FDA-konforme Kabeldurchführungen mit weissem, FDA-konformen Kunststoffrahmen auf den Markt. Doch welchen Hygieneanforderungen müssen diese gerecht werden und wie lauten die Anforderungen?

Inhalt dieses Artikels

• Hygieneanforderungen an elektrische Komponenten
• Die FDA-konformen Anforderungen
• Das FDA-konforme Sortiment von Murrplastik

Hohe Hygieneanforderungen an elektrische Komponenten

Wenn es um Hygiene, Sauberkeit und Korrosionsschutz geht, werden in der Lebensmittel-, Pharma- und Kosmetikindustrie sowie in der Medizintechnik und Biotechnologie keine Kompromisse gemacht. Von hygienebezogenen Risiken spricht man, wenn sich z.B. Verschmutzungen, Lebensmittelreste oder gar Keime in Vertiefungen, Kanten und Riefen festsetzen, dauerhaft verbleiben oder schwer entfernbar sind. Zu den kritischen Anforderungen an die verwendeten Komponenten und Materialien gehören, dass keine kritischen Inhaltsstoffe und keinerlei Keime übertragen werden dürfen.

Zur Vermeidung konstruktiver Schwachstellen müssen folglich Maschinen, Anlagen und Komponenten durch die Auswahl geeigneter Werkstoffe und geometrischer Gestaltung hygienegerecht gestaltet werden. Stufen, Kanten, Furchen, raue Oberflächen und Risse sind zu vermeiden. Potentielle Verunreinigungen sind deutlich sichtbar zu machen. Zur Vermeidung gesundheitlicher Schäden bei Menschen müssen Komponenten und Materialien unempfindlich gegenüber aggressiven Reinigungsmitteln, Säuren und Basen sowie Ölen, Fetten und Kohlenwasserstoffen sein. Aber auch Temperatur- und Hydrolyse-Beständigkeit (keine Wasseraufnahme) der Materialien gehört dazu.

Die FDA-konformen Anforderungen

FDA-konforme Anforderungen bedingen Werkstoffe, die eine lange Haltbarkeit aufweisen und dabei keine kritischen Inhaltsstoffe an die Lebensmittel abgeben. Alle Materialien, welche mit den Lebensmitteln in Kontakt kommen, müssen eine hohe Reinheit und Beständigkeit unter den jeweiligen Prozessbedingungen aufweisen. Zentrale Forderung des «Hygienic Designs» (EHEDG: European Hygienic Engineering and Design Group) ist die hygiene- und reinigungsgerechte Gestaltung von Maschinen, Anlagen, Schaltschränken und Komponenten zur Gewährleistung eines zuverlässigen Verbraucherschutzes. Durch die Einhaltung der Hygieneanforderungen, werden Stillstände im Produktionsprozess vermieden.

Das FDA-konforme Sortiment von Murrplastik

Bei der neuen KDP/Z-FDA handelt es sich um eine FDA-konforme, einteilige Kabeldurchführungsplatte aus Kunststoff für Leitungen und Schläuche jeglicher Art ohne Stecker. Sie ist mit kabelschonenden abgerundeten Kanten ausgestattet. Der weisse Kunststoffrahmen hat den Vorteil, dass Verunreinigungen schnell und einfach optisch erkennbar sind. Die Kunststoff-Variante ist um zwei Drittel preisgünstiger und um 80 % leichter als Edelstahl-Varianten. Der Durchmesserbereich bewegt sich von 3 bis 33 mm. Die Anzahl der Einführungsöffnungen umfasst bis zu 48 Öffnungen. Die KDP/Z-FDA ist auf Standardausschnittgrössen der 10-, 16- oder 24-poligen Steckverbinder von Harting abgestimmt. Ausserdem garantiert die KDP/Z-FDA durch ihre sehr flache Bauform eine platzsparende Kabelführung. Durch das Zweikomponenten-Herstellungsverfahren ist die Dichtung fest mit dem Gehäuse verbunden (IP 66/67). Alle KDP/Z-Versionen bieten eine zusätzliche Abdichtung an den Befestigungsschrauben. Das FDA-konforme TPE-Dichtungsmembran ist zur Wiedererkennung bzw. FDA-Zuordnung blau eingefärbt.

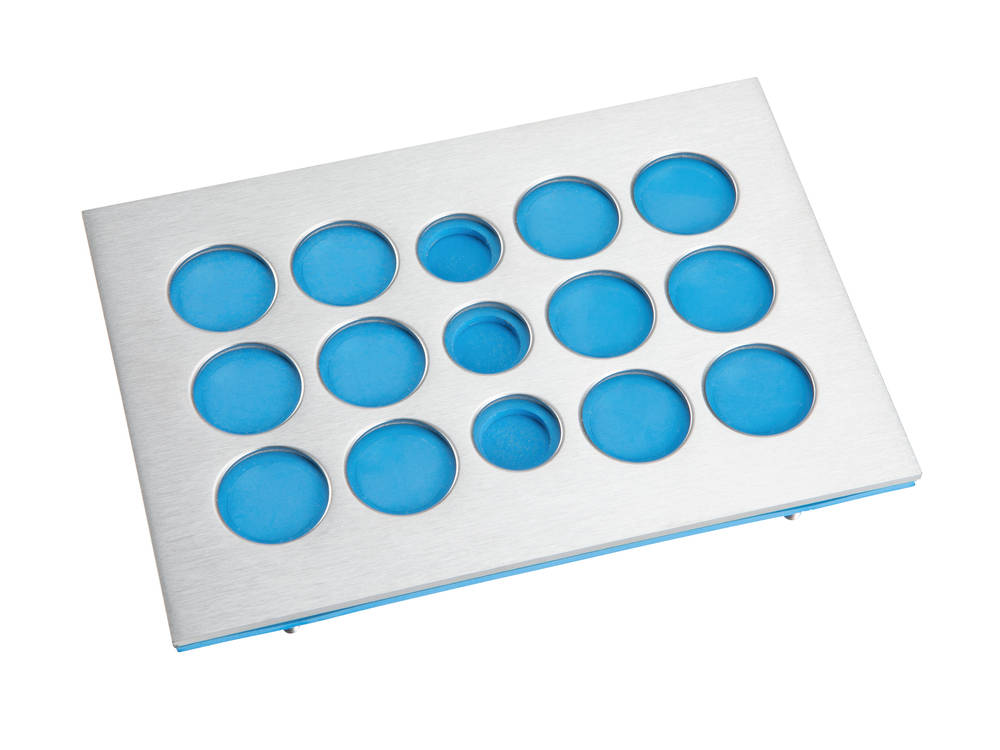

Die KDP-FDA-HD ist eine Kabeldurchführungsplatte aus V2A Edelstahlrahmen und einem blau eingefärbten Dichtungsmaterial auf EPDM-Basis (Ethylen-Propylen-Dien-(Monomer)-Kautschuk). Mit IP 65 wird eine zuverlässige Dichtigkeit gewährleistet. Die KDP-FDA-HD wird nach den strengen FDA- und Hygienic Design-Richtlinien (angelehnt an EHEDG) hergestellt. Sie bietet das perfekte Zusammenspiel von Design und Materialauswahl: hohe Reinigbarkeit sowie Reduzierung des Zeit- und Materialaufwands bei der Reinigung. Alle Kanten sind im «Hygienic Design» mit polierten Radien versehen. Potentielle Schmutzkanten, Wasseransammlungen und daraus resultierende Verkeimungen werden dadurch vermieden.

Alle Oberflächen werden ohne Riefen und Kanten ausgestattet. Aufgrund angeschweisster Gewindebolzen auf der Rückseite (zur Montage der Kabeldurchführung) werden unnötige Schmutzkanten durch Schraubenköpfe vermieden. Die KDP-FDA-HD ist in allen Flanschgrössen der Schaltschranklieferanten erhältlich, optional mit integrierter EMV Anbindung für Feld- und Leitungsfehlspannung.

Für verschiedenste Anwendungen und Branchen bietet Murrplastik die KDP-FDA-HD auch als kundenindividuelle Lösung an (KDP On Demand). Die Kabeldurchführungen nach Mass sind das erste und einzige Kabelführungssystem, welches in Grösse, Form, Ausstattung sowie Material komplett individualisiert werden kann. Die Konfiguration erfolgt online auf www.mp4you.de – einfach und in wenigen Schritten.

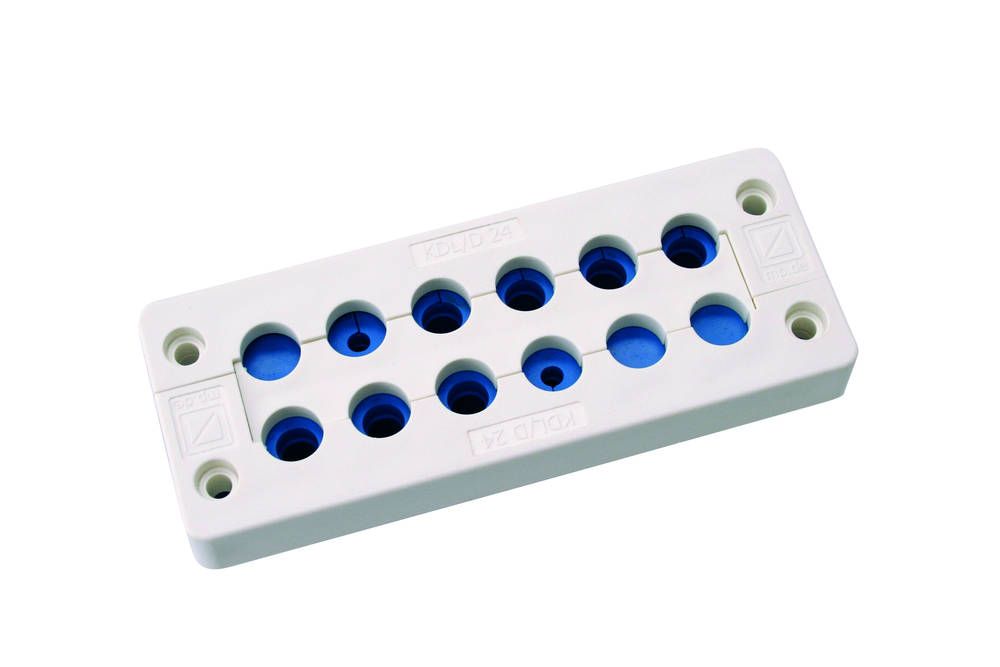

Die Kabeldurchführungsleiste KDL/D-FDA ist ein teilbares, FDA-konformes Befestigungssystem für die direkte oder nachträgliche Einführung von bis zu 48 vorkonfektionierte Leitungen mit Steckern. Sie garantiert eine unterbrechungsfreie Leitungseinführung und damit den Erhalt der Systemgarantie für die Kabelstecker der Hersteller. Auch diese Kunststoff-Variante ist bis zu zwei Drittel preisgünstiger und um 80 % leichter als Edelstahl-Varianten.

Der sehr stabile, weisse Kunststoffrahmen sowie der Kabeldurchführungsblock (Tüllenhalter) mit unterschiedlichen, geschlitzten Tüllen bestehen aus FDA-konformen Material. Tüllenhalter und Tüllen sind aus blau eingefärbtem TPE (Thermoplastischen Elastomer) und bilden gemeinsam die Dichtung für die Leitungen und zur Gehäusewand. Der Vorteil: Es sind keine separaten Dichtungen erforderlich, die verloren gehen können. Die KDL/D-FDA gewährleistet mit IP 65 eine sehr hohe Dichtigkeit. Die passenden Durchführungstüllen KDT/X-FDA werden in verschiedenen Tüllengrössen angeboten. Der Durchmesserbereich variiert von 2,5 -30 mm (2-12mm, 12-22 mm und 22-30 mm).
