Für die flexible Fertigung ab Losgrösse 1

5-Achsen-Vertikal-Bearbeitungszentrum Matsuura MAM72-70V



Ein Beitrag der Firma Newemag

Für die flexible Fertigung ab Losgrösse 1

5-Achsen-Vertikal-Bearbeitungszentrum Matsuura MAM72-70V



Ein Beitrag der Firma Newemag

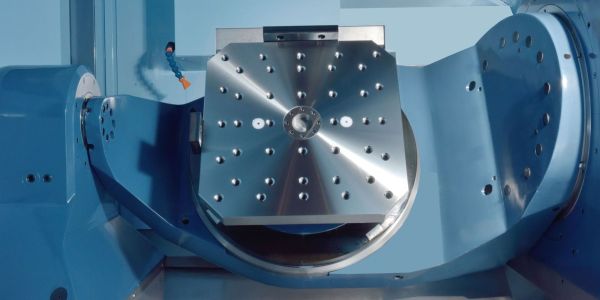

Die 4./5. Achse der Matsuura MAM72-70V. (Bild: Matsuura)



Scroll down

Die Matsuura MAM72-70V ist der Neuzugang unter den 5-Achsen-Bearbeitungszentren von Matsuura. Sie bearbeitet problemlos Werkstücke bis Grösse Ø 700 x H 500 mm und einem Gewicht von 500 kg.

Flexibel und leistungsstark überzeugt die Matsuura MAM72-70V sowohl bei der Schwerzerspanung als auch bei der High-Speed-Aluminiumbearbeitung. Ein Werkstück wird durch die neu entwickelte 4./5. Achse hoch dynamisch bearbeitet. Diese Dynamik in Verbindung mit der Hochleistungsspindel bis zu 350 N/m Drehmoment, bringt die Fertigung in eine neue Dimension.

Bei der Entwicklung der neuen Matsuura – die in der Schweiz von der Firma Newemag vertrieben wird – wurde besonders viel Wert auf die optimale Bedienbarkeit und Zugänglichkeit gelegt. Ausbaufähig ist die MAM72-70V sowohl in Bezug auf Paletten-, als auch auf Werkzeugspeicher und eignet sich so hervorragend zur mannarmen Fertigung.

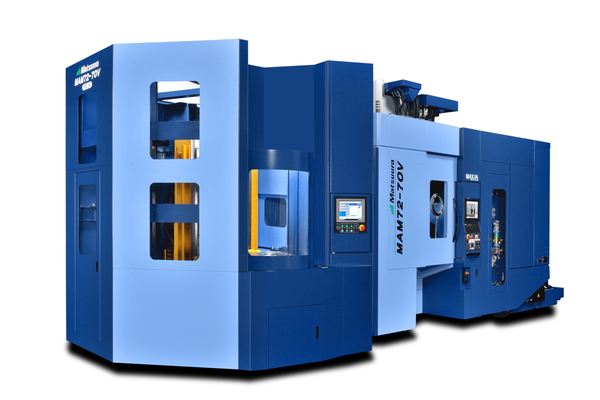

Matsuura MAM72-70V mit 18 Palettenwechslern.

Sonderfertigung zu Kosten einer Serienfertigung

Die Zeitdauer zwischen einem Auftragseingang und dem gewünschten Lieferzeitpunkt wird immer kürzer. In Zeiten von Industrie 4.0 geht der Trend zu Losgrösse 1. Mit einem Paletten-Bahnhof, einem grossen Werkzeugmagazin und der benutzeroptimierten Steuerung bietet sich die Matsuura MAM 72-70V für die chaotische und flexible Fertigung ab Losgrösse 1 an. Eine Sonderfertigung ist so zu den Kosten einer Serienfertigung realisierbar. Fertige Teile werden direkt an den Kunden ausgeliefert und nicht, wie bisher, an Lager gelegt. Wertvoller Produktionsplatz wird zur weiteren Wertschöpfung frei.

Eigenschaften der Matsuura MAM 72-70V

  • flexibel und gut geeignet für unterschiedlichste Aufgaben
  • weite Range an Automationsmöglichkeiten
  • mannlose Fertigung
  • hohe Variantenfertigung
  • just-in-time-Fertigung

Mögliche Anwendungsbereiche der Matsuura MAM 72-70V

  • Automotive / Motorsport
  • Luft- & Raumfahrt
  • Maschinenbau
  • Pneumatik / Hydraulik
  • Werkzeugfertigung

Kundennutzen der Matsuura MAM 72-70V

Matsuura bietet Komplettlösungen an und somit alles aus einer Hand. Das bedeutet für die Kunden: einen Ansprechpartner für das ganze System und alles in der Maschinensteuerung integriert zu haben.

5-Achsen Simultan Bearbeitung, erleichtert die Herstellung von komplexen Werkstücken mit weniger Betriebsmitteln.

Alle Maschinen haben eine technische Verfügbarkeit von über 98%, die Produktivität wird erhöht und der Kunde wird wettbewerbsfähiger.

Spezifikationen der Matsuura MAM 72-70V

Matsuura MAM 72-70V mit 2-fach Palettenwechsler

5-Achsen-Vertikal-Bearbeitungszentrum

Werkstückgrösse Ø 700 x H 500 mm

Palettengrösse 500 x 500 mm

X-Achse 1200 mm

Y-Achse 720 mm

Z-Achse 710 mm

B-Achse -125° / +30

C-Achse 360°

Spindeldrehzahl U/min. 15'000 / 15’000 «Torque Up» / 20’000

Werkzeugaufnahme SK40 / BT40 / HSK63

Anzahl Werkzeuge 90 / 330 / 530 Werkzeuge

Anzahl Paletten 2 / 6 / 18 Paletten

Steuerung Fanuc G-Tech 31i und «IoT ready»
