Sensible Roboter sind sicherer

Biologisch inspirierte künstliche Haut verbessert Wahrnehmung von Roboter

Sensible Roboter sind sicherer

Biologisch inspirierte künstliche Haut verbessert Wahrnehmung von Roboter

Scroll down

Sensible künstliche Haut erlaubt Robotern, ihren Körper und ihre Umgebung zu fühlen. Für den engen Kontakt mit Menschen ist das entscheidend. Ein Team der Technischen Universität München (TUM) hat ein von biologischen Vorbildern inspiriertes System aus künstlicher Haut und Steuerungsalgorithmen entwickelt. Dadurch konnte erstmals ein menschengrosser autonomer Roboter grossflächig mit künstlicher Haut versehen werden.

Die von Prof. Gordon Cheng und seinem Team entwickelte künstliche Haut setzt sich aus sechseckigen Zellen zusammen, die etwa die Grösse einer Zwei-Euro-Münze haben. Jede ist mit einem Mikroprozessor und Sensoren ausgestattet, die Berührung, Beschleunigung, Annäherung und Temperatur messen.

Durch solche künstliche Haut können Roboter ihre Umwelt viel detaillierter und feinfühliger wahrnehmen. Das hilft ihnen nicht nur dabei, sich sicher zu bewegen. Es sorgt auch dafür, dass die Maschinen sicherer im Umgang mit Menschen sind und Unfälle aktiv vermeiden können.

Die Hautzellen selbst hat Gordon Cheng, Professor für Kognitive Systeme an der TUM, vor rund zehn Jahren entwickelt. Ihr volles Potenzial zeigt diese Erfindung aber erst als Teil eines raffinierten Systems, das jetzt im Fachmagazin «Proceedings of the IEEE» vorgestellt wurde.

Mehr Rechenkapazität durch ereignisbasierten Ansatz

Das grösste Hindernis bei der Entwicklung von Roboterhaut war bislang Rechenkapazität. Die menschliche Haut hat rund fünf Millionen Rezeptoren. Will man die Daten aus Sensoren in künstlicher Haut permanent auswerten, werden schnell Grenzen deutlich. Bisherige Systeme waren schon mit Daten aus einigen Hundert Sensoren ausgelastet.

Um dieses Problem zu lösen, haben Gordon Cheng und sein Team einen Neuroengineering-Ansatz gewählt. Sie überwachen Hautzellen nicht permanent, sondern nutzen ein sogenanntes ereignisbasiertes System. So lässt sich der Rechenaufwand um bis zu 90 Prozent reduzieren. Der Trick: Einzelne Zellen geben Informationen ihrer Sensoren nur weiter, wenn Messwerte sich ändern. Unser Nervensystem arbeitet ähnlich. Beispielsweise spüren wir einen Hut in dem Moment, in dem wir ihn aufsetzen, gewöhnen uns aber schnell an ihn.

Da es keine Notwendigkeit gibt, den Hut permanent zu beachten, werden wir erst wieder auf ihn aufmerksam, wenn er uns vom Kopf weht. Unser Nervensystem kann sich dadurch auf neue Eindrücke konzentrieren, auf die der Körper reagieren muss.

Sensible Haut für Roboter. (Quelle: Youtube-Kanal TU München)

Sicherheit auch bei engem Körperkontakt

Durch den ereignisbasierten Ansatz konnte erstmals ein menschengrosser autonomer, nicht auf externe Berechnungen angewiesener, Roboter mit künstlicher Haut ausgestattet werden. Der Roboter H-1 ist mit insgesamt 1260 Zellen und dementsprechend mehr als 13.000 Sensoren an Oberkörper, Armen, Beinen und sogar auf den Fusssohlen ausgestattet, die für ein neues «Körpergefühl» sorgen. Beispielsweise hilft die Haut auf den Fusssohlen H-1, auf Unebenheiten im Boden zu reagieren und sogar auf einem Bein zu balancieren.

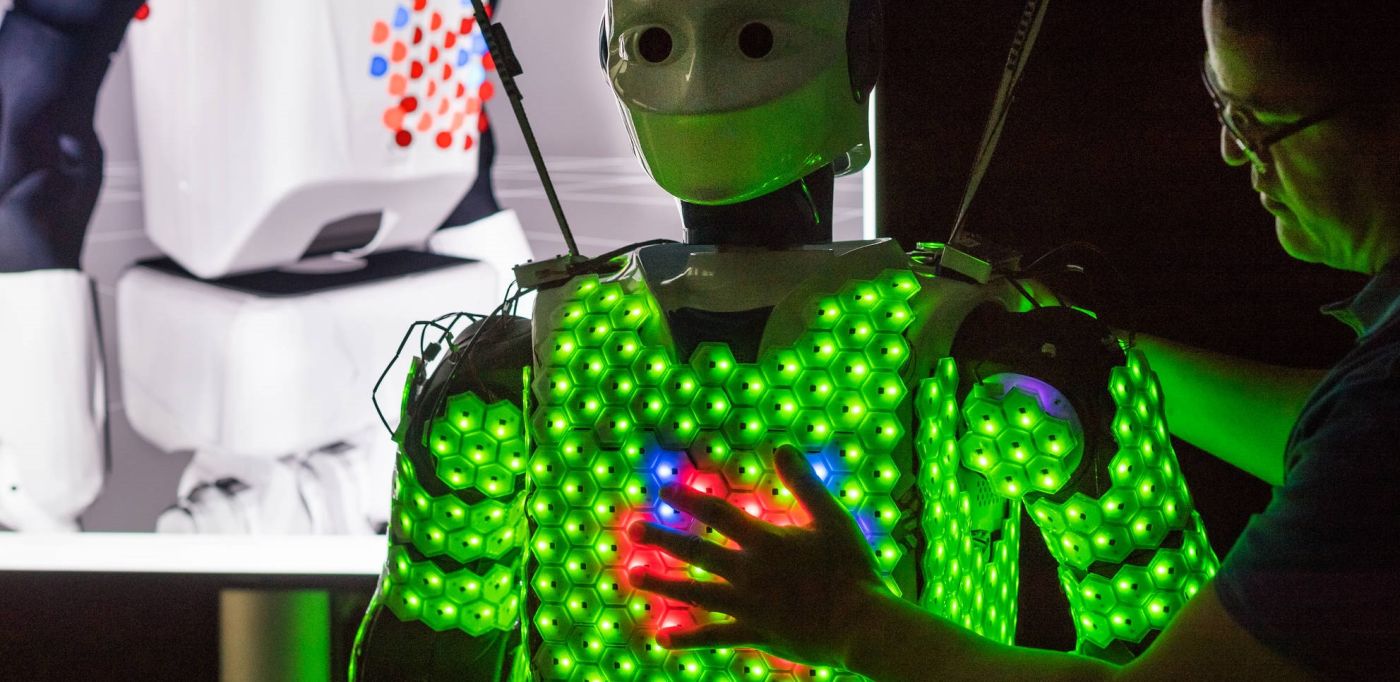

Der Roboter H-1 ist mit insgesamt 1260 Zellen und dementsprechend mehr als 13.000 Sensoren an Oberkörper, Armen, Beinen und sogar auf den Fusssohlen ausgestattet, die für ein neues «Körpergefühl» sorgen.

Durch die Haut ist H-1 in der Lage, einen Menschen sicher zu umarmen. Das ist weniger trivial als es klingt: Roboter können Kräfte ausüben, die Menschen schwer verletzen würden. Bei Umarmungen hat ein Roboter an vielen verschiedenen Punkten Kontakt mit einer Person und muss aus diesen komplexen Informationen sehr schnell die richtigen Bewegungen und den passenden Kraftaufwand berechnen. «In der Industrie mag das weniger wichtig sein, aber in Bereichen wie der Pflege müssen Roboter auf einen sehr engen Kontakt mit Menschen ausgerichtet sein», erklärt Gordon Cheng.

Roboterhaut in grösseren Mengen herstellen

Das Roboterhaut-System von Gordon Cheng ist zudem besonders robust und variabel. Da die Haut nicht aus einem Stück, sondern aus Zellen besteht, ist sie auch dann noch funktionstüchtig, wenn einzelne Zellen ausfallen. «Unser System ist darauf ausgerichtet, problemlos und schnell mit allen möglichen Robotertypen zu funktionieren», sagt Gordon Cheng. «Jetzt arbeiten wir daran, kleinere Hautzellen zu entwerfen, die in Zukunft in grösseren Mengen hergestellt werden können.»

Publikationen

Cheng, E. Dean-Leon, F. Bergner, J. Rogelio Guadarrama Olvera, Q. Leboutet and P. Mittendorfer, A Comprehensive Realization of Robot Skin: Sensors, Sensing, Control, and Applications. Proceedings of the IEEE (2019). DOI: 10.1109/JPROC.2019.2933348

Bergner, E. Dean-Leon, J. R. Guadarrama-Olvera and G. Cheng, Evaluation of a Large Scale Event Driven Robot Skin. IEEE Robotics and Automation Letters (2019). DOI: 10.1109/LRA.2019.2930493

R. Guadarrama-Olvera, E. Dean-Leon, F. Bergner and G. Cheng, Pressure-Driven Body Compliance Using Robot Skin. IEEE Robotics and Automation Letters (2019). DOI: 10.1109/LRA.2019.2928214

Werbung
technik-und-wissen-newsletter
  • Facebook
  • Twitter
  • LinkedIn
  • E-mail
  • tumblr
  • Reddit

Impressum

Textquelle: TU München

Bildquelle: TU München

Publiziert von Technik und Wissen

Informationen

TU München
Lehrstuhl für Kognitive Systeme:
ics.ei.tum.de
