Sensoren mit Extraplus an Robustheit

Sensoren mit Extraplus an Robustheit

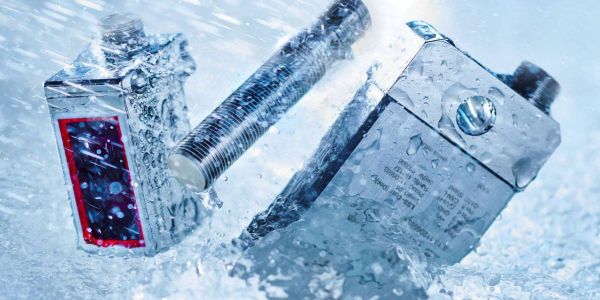

Dichtigkeit über den gesamten Lebenszyklus mit Baumer Sensoren geprüft nach proTect+.



Scroll down

Wer robuste Sensoren herstellen will, braucht ein verschärftes Prüfverfahren. Der Hersteller Baumer verfügt über ein solches: proTect+. Dabei durchlaufen die Sensoren erst einen beschleunigten Alterungsprozess, bevor sie weiteren Dichtigkeitstest nach IP-Richtlinien unterzogen werden.

Autor: Thomas Hertig, Produktmanager bei Baumer

IP67, IP68, IP69K – wer Maschinen und Anlagen baut, die Schmutz, Regen, Spritzwasser, Hochdruckreinigung, Putzmitteln und Chemikalien ausgesetzt sind, kennt diese Abkürzungen. Sie stehen für die Schutzart und geben die Eignung eines elektrischen Betriebsmittels in staubigen und nassen Umgebungen an. Ist zum Beispiel ein Sensor für eine IP-Klasse spezifiziert, kann der Anwender mit Recht davon ausgehen, dass dieser Sensor die geforderten Eigenschaften erfüllt.

Für viele Anwendungen stimmt das. Die Standardtests sagen aber wenig darüber aus, ob der Sensor auch noch nach vielen Jahren dicht ist, denn dort werden nur fabrikneue Produkte getestet. Materialien leiden aber durch Alterung und zyklische starke Beanspruchung. Vor allem Kunststoffe und Dichtungen dehnen sich aus, etwa beim Abwaschen mit heissem Dampf, danach schrumpfen sie wieder. Das bedeutet: Zur Beurteilung der Langzeitdichtigkeit bei harten Einsatzbedingungen sind die IP-Tests zu wenig aussagekräftig.

Dichtigkeit über den gesamten Lebenszyklus

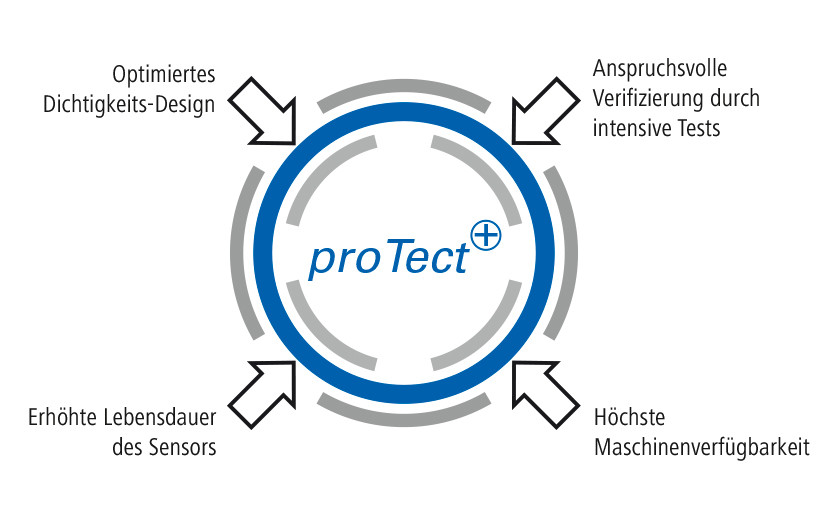

Es gibt besonders kritische Anwendungen, wo ein Nachweis der Langzeitdichtigkeit erforderlich ist. Baumer hat dies zum Anlass genommen, ein verschärftes Prüfverfahren zu entwerfen und ausserdem bereits bei der Entwicklung der Sensoren eine bessere Langzeitdichtigkeit zu gewährleisten. Das Resultat: proTect+. Der Name steht für Sensoren mit einem Plus an Robustheit, die so konstruiert sind, dass sie auch nach vielen Jahren im härtesten Einsatz zuverlässig dichthalten und der Anwender sich keine Sorgen machen muss, dass sie unerwartet ausfallen.

Um dies sicher zu stellen, hat Baumer mit proTect+ eine Prüfstrategie entwickelt, bei der die Testobjekte nach definierten Kriterien voraltern, bevor sie den IP-Test unterzogen werden. Sensoren mit proTect+ gibt es als Lichtschranken/taster, induktive Näherungsschalter, optische Distanzsensoren, Radarsensoren und Dehnungssensoren – für weitere Produktgruppen sind proTect+-Varianten geplant.

Temperatur fährt Achterbahn

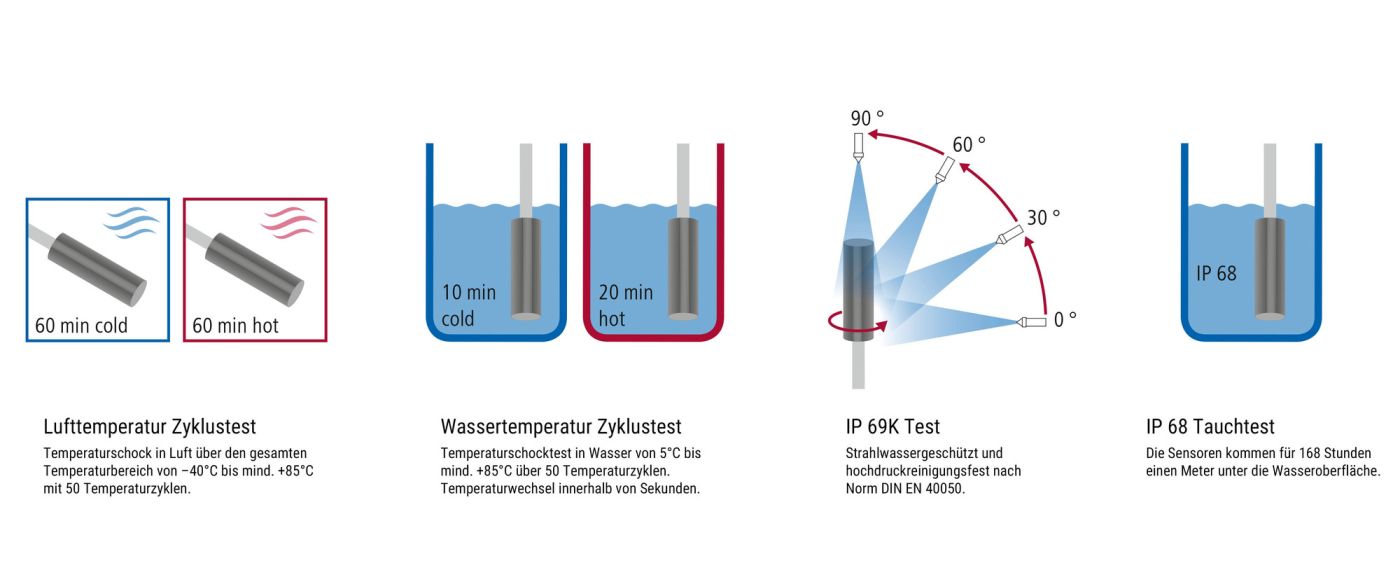

Ein Test nach proTect+ läuft nach einer aufwändigen Prozedur ab. Aus der Fertigung werden Sensoren entnommen, visuell begutachtet, gewogen sowie auf Funktion, Isolationsspannung und Dichtigkeit geprüft. Dann durchlaufen die Hälfte der Sensoren einen Temperaturwechseltest an Luft mit 50 Zyklen, bei dem die Temperatur zwischen minimaler und maximaler Lagertemperatur (z.B. -40°C und +85°C) wechselt, die Temperatur wird dort jeweils für 60 Minuten konstant gehalten.

Die andere Hälfte der Sensoren werden einem Temperaturschocktest in Wasser ausgesetzt, wobei die Temperatur zwischen +5°C (10 min) und maximaler Lagertemperatur z.B. +85°C (20 min) hoch- und runtergefahren wird – ebenfalls in 50 Zyklen, wobei der Temperaturwechsel im Wasser schockartig innerhalb von 10 Sekunden stattfindet.

Anschliessend werden die Sensoren aus den beiden Tests nach IP68 beziehungsweise nach IP69K getestet. Im IP68-Test tauchen die Sensoren sieben Tage in ein Meter Wassertiefe. Bei IP69K werden die Sensoren aus verschiedenen Richtungen einem Hochdruckwasserstrahl mit 80 bis 100 bar ausgesetzt.


Sorgfältige Materialwahl

Die Sensoren mit proTect+ werden von Grund auf neu entwickelt mit besonderem Blick auf dauerhafte Dichtigkeit. Dazu gehört die Wahl des geeigneten Materials, beim Gehäuse vor allem V2A/V4A-Edelstahl sowie chemisch vernickelter Vergütungsstahl, bei den Dichtungen NBR-Kautschuk, Liquid Silicon Rubber, Polyamid und andere.

Häufig kommen solche Sensoren in Hygienebereichen zum Einsatz. Dann sind sie so designt, dass Flüssigkeiten durch schräge Kanten leicht abfliessen und glatte Oberflächen ohne Vertiefungen das Anhaften von Schmutz und Bakterien verhindern. Kritische Stellen sind der Kabelabgang oder Fenster für Laser oder LED-Signalanzeigen. Hier haben die Ingenieure von Baumer die Dichtungen für höchste Anforderungen entwickelt.

Werbung
TuW-Eventblog-Innoteq-2023

Für härteste Bedingungen

Ein Beispiel ist der DST55R, die proTect+-Variante eines Dehnungssensors für raue Aussenanwendungen. Diese kommt zum Beispiel bei einer Autobetonpumpe zum Einsatz. Der Sensor misst die Bewegung des rund 65 Meter langen Arms, die Steuerung nutzt diese Information für Gegenbewegungen, um die Schwingungen des Arms zu dämpfen. Nach getaner Arbeit werden Schmutz und Betonreste mit dem Dampfstrahler entfernt, immer und immer wieder.

Ein weiteres Beispiel sind SmartReflect Sensoren in den Hygiene- oder Washdown-Varianten aus robustem Edelstahlgehäuse mit proTect+. Die Lichtschranken ohne Reflektor bieten erhöhte Funktionssicherheit auch bei schwer detektierbaren Objekten wie z.B. transparenten Ampullen durch das Schrankenprinzip und zeitgleich reduzierte Betriebskosten durch den Verzicht auf einen Reflektor. Dank dieser Eigenschaften eigenen sich optimal für den Einsatz in der Pharma- oder Lebensmittelindustrie mit ihren anspruchsvollen Umgebungsbedingungen und aggressiven Reinigungsprozessen.

Mit proTect+ liefert Baumer einen weiteren Beweis für Beyond the Standard – das Versprechen, stets mehr als den marktüblichen Standard zu bieten. Der Nutzen für den Kunden hier: Sensoren mit proTect+ steigern die Maschinenverfügbarkeit auch unter anspruchsvollsten Bedingungen dank Langzeitdichtigkeit, nicht nur theoretisch, sondern durch realistische Tests belegt. Mit proTect+ Sensoren haben Anwender eine Sorge weniger.
