Fremdlicht ist für Lichtschranken und Lichttaster ein häufiger Störfaktor. Vor allem die beliebten LED-Lichtquellen erschweren die zuverlässige Objekterkennung. Dank Baumer gibt es ein wirksames Mittel gegen Fremdlichteinfluss.


Bei der Objekterkennung kommen häufig optische Sensoren zum Einsatz. Sie detektieren präzise, kontaktlos und mit kurzen Ansprechzeiten. Lichtschranken und -Lichttaster haben jedoch eine Schwachstelle. Sie funktionieren meist mit sichtbarem Licht, dessen Spektralbereich auch in Kunstlicht oder Sonnenlicht vorkommt. Diese Lichtquellen können deshalb bei optischen Sensoren Fehldetektionen verursachen. Insbesondere LED-Beleuchtung und helles Sonnenlicht haben sich als – oft nur schwer zu ermittelnde – Störfaktoren herausgestellt.

LED-Licht erhöht die Wahrscheinlichkeit von Fehldetektionen

LEDs werden bei Neu- oder Ersatzinstallationen immer häufiger als Deckenlicht und für die Maschinenbeleuchtung eingesetzt. Wegen des geringen Stromverbrauchs bei hoher Lichtausbeute sind sie deutlich wirtschaftlicher als alternative Lichtquellen. Zudem sorgen Vorschriften dafür, dass künftig Leuchtstofflampen in der EU und in der Schweiz nicht mehr verkauft werden dürfen. Das kann Auswirkungen auf automatisierte Prozesse haben. Denn durch die zunehmende Verwendung von LEDs ändern sich in Produktionshallen die Fremdlichtbedingungen und somit die Störfaktoren für optische Sensoren. Die Wahrscheinlichkeit für Fehldetektionen steigt. Warum ist das so?

Auch bei direktem LED-Gegenlicht: Baumer O200 Reflexionslichttaster

Fremdlicht ist für Lichtschranken und Lichttaster ein häufiger Störfaktor. Vor allem die beliebten LED-Lichtquellen erschweren die zuverlässige Objekterkennung. Dank Baumer gibt es ein wirksames Mittel gegen Fremdlichteinfluss.


Bei der Objekterkennung kommen häufig optische Sensoren zum Einsatz. Sie detektieren präzise, kontaktlos und mit kurzen Ansprechzeiten. Lichtschranken und -Lichttaster haben jedoch eine Schwachstelle. Sie funktionieren meist mit sichtbarem Licht, dessen Spektralbereich auch in Kunstlicht oder Sonnenlicht vorkommt. Diese Lichtquellen können deshalb bei optischen Sensoren Fehldetektionen verursachen. Insbesondere LED-Beleuchtung und helles Sonnenlicht haben sich als – oft nur schwer zu ermittelnde – Störfaktoren herausgestellt.

LED-Licht erhöht die Wahrscheinlichkeit von Fehldetektionen

LEDs werden bei Neu- oder Ersatzinstallationen immer häufiger als Deckenlicht und für die Maschinenbeleuchtung eingesetzt. Wegen des geringen Stromverbrauchs bei hoher Lichtausbeute sind sie deutlich wirtschaftlicher als alternative Lichtquellen. Zudem sorgen Vorschriften dafür, dass künftig Leuchtstofflampen in der EU und in der Schweiz nicht mehr verkauft werden dürfen. Das kann Auswirkungen auf automatisierte Prozesse haben. Denn durch die zunehmende Verwendung von LEDs ändern sich in Produktionshallen die Fremdlichtbedingungen und somit die Störfaktoren für optische Sensoren. Die Wahrscheinlichkeit für Fehldetektionen steigt. Warum ist das so?

Zuverlässige Objekterkennung nicht mehr möglich

Untersuchungen von optischen Sensoren verschiedener Hersteller zeigen, dass sich diese in unterschiedlichen Frequenzbereichen von LED-Lichtquellen stören lassen. Damit ist die zuverlässige Objekterkennung nicht mehr möglich, und der Anwender muss die Ursache ermitteln. Solange sich das zeitliche Schaltverhalten durch den Fremdlichteinfluss nicht ändert, ist die Fehlersuche relativ einfach. Ganz anders sieht es bei den optischen Sensoren aus, die in Abhängigkeit von den unterschiedlichen Störfrequenzen adaptiv den internen Messzyklus erhöhen.

Für den Anwender hat das eine erhöhte Ansprechzeit bzw. Schaltzykluszeit zur Folge. Das wiederum kann dazu führen, dass die Prozesstaktzeiten nicht mehr eingehalten werden und es zu einem kompletten Maschinenstillstand oder im schlimmsten Fall zu einem Maschinencrash kommen kann. Die Fehlersuche gestaltet sich hier äusserst schwierig, da nicht gleich offensichtlich ist, woher die Störung rührt und sie auch von alleine wieder verschwinden kann.

Erschwerend kommt hinzu: Nicht nur LED-Deckenlampen beeinflussen die Funktionsfähigkeit von Lichtschranken und Lichttastern negativ. Auch dicht beieinander montierte Sensoren oder Belichtungssysteme für Industriekameras sind potenzielle Störfaktoren.

Die O200 Serie von Baumer
Die O200 Serie von Baumer ist nicht nur besonders fremdlichtsicher, sondern schafft dank kompakter Bauform grosse Freiheiten für das Maschinendesign.
Fremdlichtsicher: die optischen Sensoren der neuen Baumer Serie O330.
Ebenfalls sehr fremdlichtsicher und auch mit linienförmigem Lichtstrahl erhältlich: die optischen Sensoren der neuen Baumer Serie O330.

Baumer Fremdlicht-Algorithmus schaltet Fehlerquellen aus

Der einfachste Weg, zeitintensive Fehlersuchen zu vermeiden, ist die zuverlässige Objekterkennung durch optische Sensoren – zuverlässig unter allen denkbaren Lichtbedingungen inklusive LED-Beleuchtung. Baumer hat Fremdlicht, inbesondere LEDs, früh als gewichtigen Störfaktor identifiziert und mit eigener Forschung die Grundlagen für einen neuen Standard in der Detektionssicherheit gelegt. Die aktuelle Generation optischer Sensoren von Baumer zeichnet sich deshalb durch aussergewöhnlich hohe Fremdlichtsicherheit aus, hinter der ein innovativer Algorithmus steckt.

Vereinfacht gesagt funktioniert die Fremdlichtunterdrückung so: Zu Beginn eines jeden Messzyklus werden die verschiedenen Einflussfaktoren der Störlichtquelle mit so genannten Dunkelmessungen ermittelt und durch einen entsprechenden Regelkreis und innovative Algorithmen kompensiert. Dank einer kontinuierlichen Bewertung dieser Einflussfaktoren passt sich der Sensor automatisch an Änderungen der Beleuchtungssituation an. Zusammen mit einer hochpräzisen Optik und einer leistungsfähigen Elektronik garantiert dies eine gleichbleibend hohe Messgeschwindigkeit und damit eine kurze Ansprechzeit des Sensors von 0,5 ms. Diese Kombination aus Geschwindigkeit und Fremdlichtsicherheit prädestiniert die fremdlichtsicheren Baumer Lichtschranken und Lichttaster für viele Automatisierungsanwendungen.

Zu den optischen Sensoren mit aussergewöhnlich hoher Fremdlichtsicherheit zählen beispielweise die Sensorfamilien O200 und O330 aus dem umfassenden Baumer Portfolio. Da diese Sensoren auch unempfindlich gegen LED-Störlicht sind, schliessen sie die Fehlerquelle Fremdlicht im Produktionsbetrieb von Anfang an aus.

Der O200 (rechts) ergänzt die umfangreiche Baumer Toolbox für Lichtschranken und Lichttaster O300/500 sowie OT300/500
Ideales Team für Anwendungen in der Montagetechnik: Der O200 (rechts) ergänzt die umfangreiche Baumer Toolbox für Lichtschranken und Lichttaster O300/500 sowie OT300/500.

Fazit: unübertroffener Fremdlichtsicherheit ist möglich

Optische Sensoren, die sich durch Fremdlicht beeinflussen lassen, können die Prozesssicherheit durch Fehlschaltungen gefährden. Wenn die Ursache nicht leicht ersichtlich ist, sind aufwendige und kostenintensive Fehlersuchen nötig. Oft sind Anlagenstillstände die Folge. Baumer hat mit umfangreichen Forschungsprojekten diese Schwachstellen optischer Sensoren untersucht und zuverlässig funktionierende Lösungen entwickelt. Mit der neuen Generation optischer Sensoren profitieren Anwender von unübertroffener Fremdlichtsicherheit. Baumer Lichtschranken und Lichttaster eliminieren so viele potentielle Fehlerquellen im Produktionsbetrieb. Das sorgt für  höchste Prozesssicherheit auch bei sich ändernden Lichtverhältnissen und bildet die Basis für einen sicheren 24/7 Betrieb und maximale Anlagenverfügbarkeit.

Weitere Artikel, die Sie interessieren könnten

Baumer: Markus Imbach (links) und Bernhard Furrer im Gespräch.

Expertengespräch «Sensorik»: Extra-Leistung garantiert Mehrwert

Optische Sensoren sind aus der Fabrikautomation nicht mehr wegzudenken. Wenn diese dann auch noch «Extra Leistung» bieten, profitiert der Anwender zusätzlich. Im Gespräch mit Produktmanager Markus Imbach und Bernhard Furrer, Leiter Business Unit Positionssensorik, von Baumer über die Leistungsfähigkeit heutiger Sensoren.

Für präzise Messaufgaben in kleinstem Raum

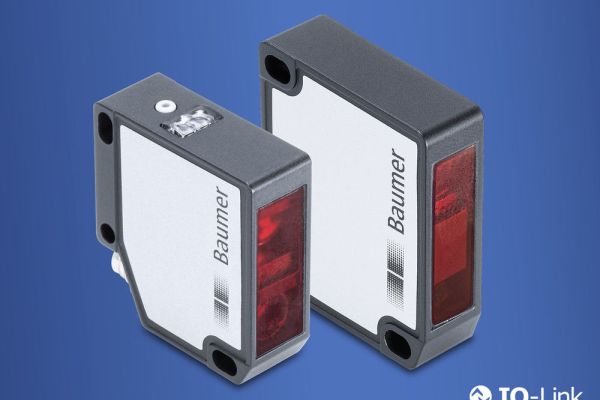

Mit den neuen Laser-Distanzsensorfamilien OM20 und OM30 mit IO-Link kann der Trend zu effizienteren und kompakteren Maschinen und Anlagen ungehindert fortschreiten, ohne bei optischen Distanzmessanwendungen Kompromisse in der Sensorperformance in Kauf nehmen zu müssen.
