Die KDP/S-Z RI-2 ist eine kundenindividuelle und anwendungsspezifische Kabeldurchführungsplatte (KDP On Demand) für Leitungen und Druckluftschläuche. Sie ist die erste «KDP On Demand» aus Kunststoff und ermöglicht eine Packungsdichte von mehr als 300 Kabeln pro Einführung. Bei der Montage wird weniger als 50 % des Platzes benötigt – im Vergleich zu Kabelverschraubungen.

Firmenbeitrag

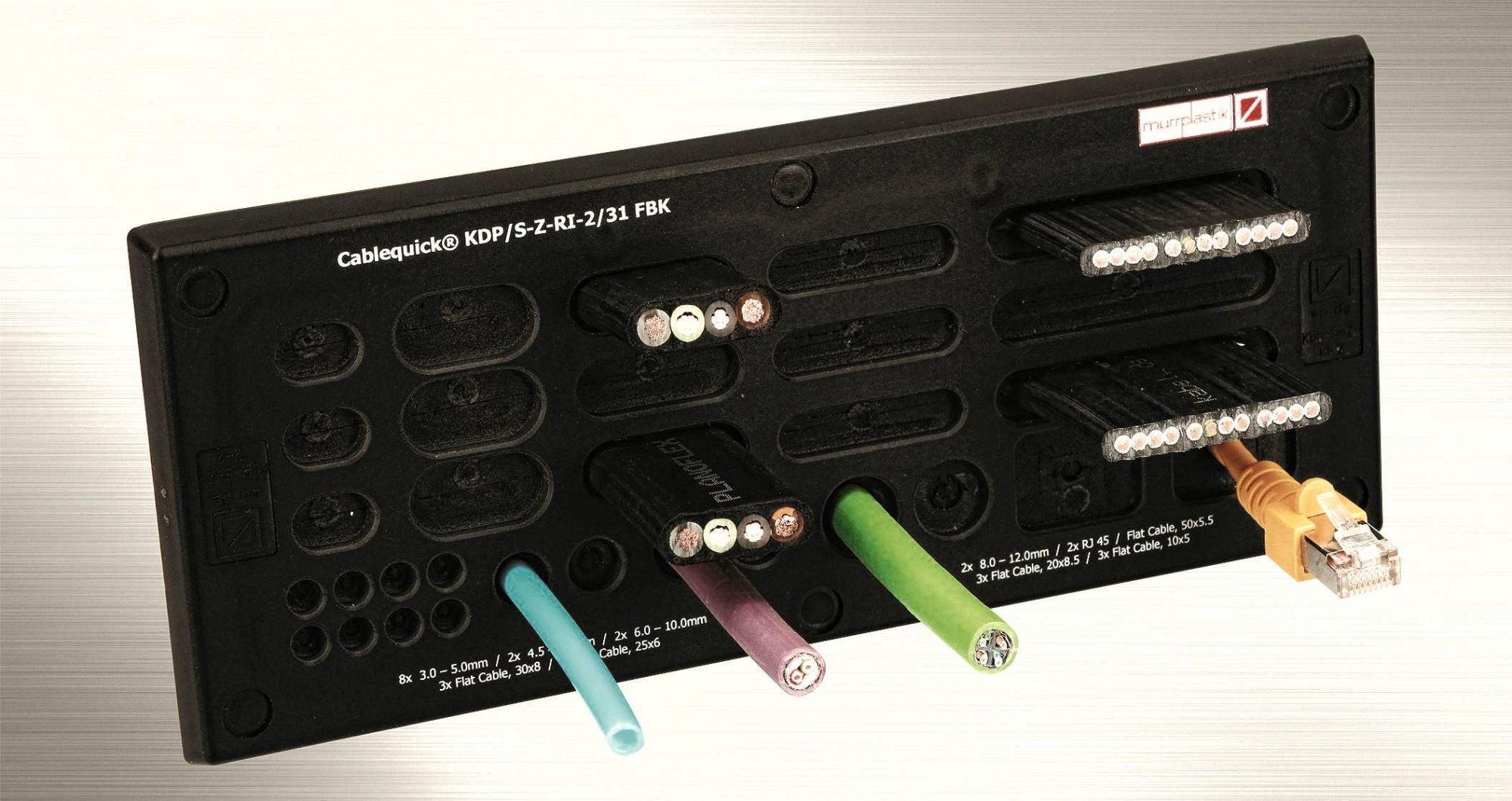

Die KDP/S-Z RI-2 ist eine kundenindividuelle und anwendungsspezifische Kabeldurchführungsplatte (KDP On Demand) für Leitungen und Druckluftschläuche. Sie ist die erste «KDP On Demand» aus Kunststoff und ist passend für Klemmenkästen von Rittal mit der Ausschnittgrösse 2 (Abmessungen: 221 x 92 mm / Ausschnitt: 192 x 62 mm).

Einzigartig ist, dass die Anzahl, Form und Grösse der Durchführungen nach den Wünschen des Kunden konfiguriert und in die Durchführungsplatte vorgestanzt werden. Die Durchführungen werden massgeschneidert an die vorgegebene Rahmengrösse angepasst.

Enorme Bandbreite der Kabeldurchführungen

Die KDP/S-Z RI-2 wird im Schaltschrank-, Anlagen- und Maschinenbau eingesetzt. Sie kommt überall dort zum Einsatz, wo eine sehr hohe Flexibilität sowie eine schnelle und kabelschonende Montage mit hoher Packungsdichte benötigt wird. Die KDP/S-Z RI-2 ermöglicht eine Packungsdichte von mehr als 300 Kabeln pro Einführung. Bei der Montage wird weniger als 50 % des Platzes benötigt – im Vergleich zu Kabelverschraubungen.

Die enorme Bandbreite der Kabeldurchführungen umfasst Kabel mit Aussendurchmessern von 2,5 bis 55 mm. Neben einer grossen Anzahl an runden, kleinen und grossen Leitungen ist auch das Einführen von Pneumatikschläuchen, Flachbandkabeln, Ethernet-, BUS- und ASI-Steckern auf engstem Raum möglich. Einzigartig ist auch die sehr flache und damit platzsparende Bauform der KDP/S-Z RI-2 von nur 10 mm.

Bis zu zehn Mal schneller installiert

Die KDP/S-Z RI-2 spart beim Kunden Zeit und Kosten. Sie reduziert die Lagerhaltung und Kapitalbindung. Ausserdem verbessert die Kabeldurchführungsplatte den gesamten Beschaffungsprozess inklusive Lieferantenmanagement.

• Im Vergleich zu herkömmlichen Kabelverschraubungen kann die KDP/S-Z RI-2 bei minimalem Platzbedarf bis zu zehn Mal schneller installiert werden.
• Murrplastik übernimmt die anwendungsspezifische, kundenindividuelle Konfiguration sowie das Vorstanzen der Durchführungen.
• Der Kunde muss nicht unterschiedliche Varianten an Durchführungsplatten beschaffen und diese auf Lager halten – gegebenenfalls von unterschiedlichen Lieferanten. Er erspart sich damit auch deren Katalogisierung mit Artikelnummern.
• Sie ist prädestiniert, um Einzelstücke, Versuchsmuster oder Kleinserien in Serienqualität und mit gutem Preis-Leistungs-Verhältnis herzustellen.

Durchgeführten Leitungen sind abgedichtet und gleichzeitig zugentlastet

Die KDP/S-Z RI-2 ist aus Kunststoff und wird im Zweikomponenten-Spritzguss-Verfahren hergestellt. Der Rahmen besteht aus Polypropylen (PP) und die integrierte Dichtung aus einem thermoplastischen Elastomer (TPE). Die Durchführungsplatte verfügt über eine hohe Dichtigkeit (IP65, IP66/67). Die durchgeführten Leitungen sind abgedichtet und gleichzeitig zugentlastet. Durch das Vorstanzen der Kabeldurchführungen wird die Dichtigkeit der Kabeldurchführungsplatte gegenüber dem Ausstanzen sogar erhöht.

Diverse Montagemöglichkeiten

Die KDP/S/Z RI-2 wird am Schaltschrank oder Gehäuse entweder mit einer Gewindeschraube vom Typ M5 angeschraubt. Alternativ kann sie werkzeugfrei mit einem Befestigungsclip vom Typ BFC 5.5 montiert werden (Tannenbaum-Clip). Der Clip wird durch die Bohrung von Durchführungsplatte und Gehäuse- bzw. Schaltschrankwand gedrückt. Alle Eigenschaften, wie z.B. die Dichtigkeit der Kabeldurchführungsplatte, bleiben auch mit Clipmontage erhalten.
