Das läuft in Sachen Industrie 4.0 und IIoT bei Harting

Neue Steckverbinder, High-Performance-Switch und «Han Shielded Power»-Modul

Das läuft in Sachen Industrie 4.0 und IIoT bei Harting

Neue Steckverbinder, High-Performance-Switch und «Han Shielded Power»-Modul

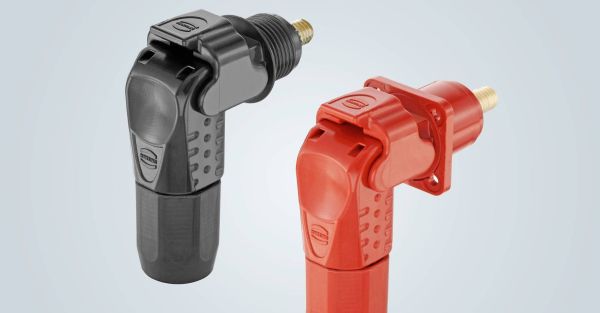

Han S ist die neue sichere Verbindungstechnik für modulare Batteriespeicher. Die kompakten und flexiblen Gehäuse bieten Platz für Kontakte bis 200 A.

Scroll down

Mit welchen Produkten und Lösungen wird Harting in den nächsten Monaten auf den Markt kommen? In einem virtuellen «Harting Experts Camp» stellte die Firma ihre Neuheiten vor: von der sicheren Kontaktierung modularer Energiespeicher bis zu geschirmten Module für Leistung und Signale.


 Steckverbinder Han S

Sichere Kontaktierung modularer Energiespeicher

Harting stellt mit Han S erstmals einen speziellen Steckverbinder für den massenhaften Anschluss von Batteriespeichermodulen vor. Die neue Steckverbinder-Reihe erfüllt die technischen Anforderungen der neuesten Normen für stationäre Energiespeichersysteme (u.a. UL 4128) und bietet dem Anwender optimale Sicherheit für die angeschlossenen Einheiten. In den Gehäusen der Reihe ist jeweils Platz für einen Hochstromkontakt bis 200A.

Verriegelung erschliesst sich intuitiv

Die Stiftkontakte sind im Anbaugehäuse montiert, das freie drehbar ist. Die Verriegelung erschliesst sich intuitiv. Die Farben Rot für Plus und Schwarz für Minus sowie die mechanische Kodierung machen die Schnittstellen verwechselungssicher. Han S ermöglicht somit eine schnelle, sichere Kontaktierung von Speichermodulen und unterstützt die Verarbeitung hoher Stückzahlen.

Auch Steuerstrang für Batteriemanagement-System damit aufbaubar

Alternativ kann mit der neuen Steckverbinder-Serie auch der Steuerstrang (BUS-System) für das Batteriemanagement-System aufgebaut werden. Dazu stehen spezielle Stiftkontakte bereit, die im Anbaugehäuse montiert werden. Modulare Stromspeicher stellen besondere Anforderungen an Schnittstellen: Für die Verkabelung von Lithium-Ionen-Batterien z.B. werden Steckverbindungen benötigt, die kompakt sind und die Umgebung nicht aufheizen, auch wenn sie hohe Ströme übertragen. Um die Speichereinheiten optimal packen zu können – hinsichtlich Leistungssteigerung und effiziente Kühlung – müssen die Gehäuse möglichst frei beweglich sein.

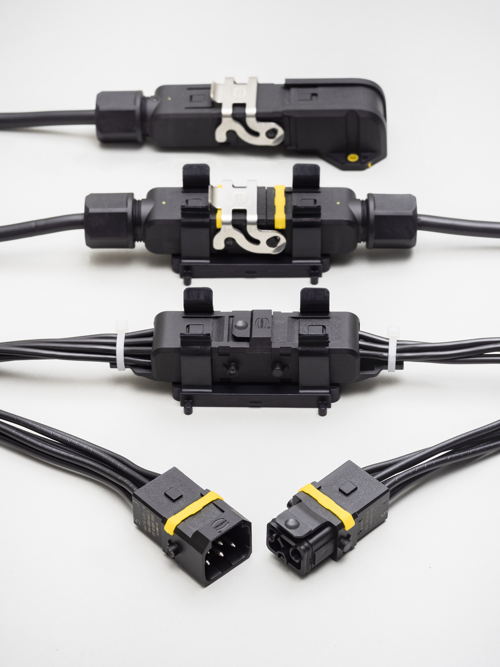

Die Reihe Han 1A bietet kleine, leichte und vielseitige Rechtecksteckverbinder.

Gerade Anbaugehäuse mit gewinkelten «Tüllen» verbinden

Die Steckverbinder-Reihe Han S verbindet gerade Anbaugehäuse mit gewinkelten «Tüllen», in die drehbare Schutzelemente für die Kontakte integriert sind. Diese Kombination kann auch im montierten Zustand um 360 Grad gedreht werden. Das ist wichtig, weil im Speicherschrank zwischen Türöffnung und Speichermodul nur sehr begrenzt Platz für Anschlüsse und Leitungen zur Verfügung steht. Resultat sind flexible Steckverbinder mit hoher Stromtragfähigkeit, die die Integration möglichst vieler Speicherkomponenten auf knappem Bauraum ermöglichen.


 Steckverbinder Han 1A

Miniaturisierter Rechteck-Steckverbinder Han 1A ideal für Vernetzung

Ethernet-basierte Datennetzwerke sind in der Industrie nicht mehr wegzudenken. Über das Ethernet findet die Vernetzung von Sensoren, Maschinen, Steuerungen, Computer und Rechenzentren statt. Die passenden Schnittstellen dazu bietet Harting jetzt auch in der miniaturisierten Industrie-Steckverbinder-Reihe Han 1A an.

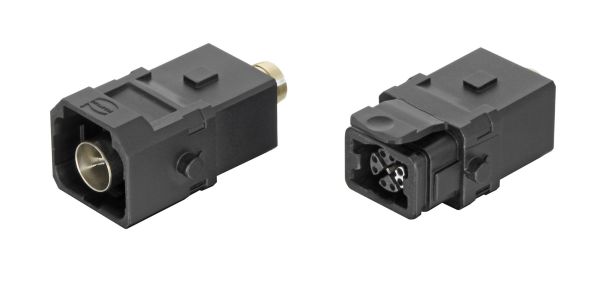

Die Steckverbinder-Reihe erhält zwei neue Kontakteinsätze für die schnelle und sichere Übertragung von Daten. Eine D-kodierte Version ermöglicht Endgeräte mit bis zu 100 Mbit/s Kat. 5 Fast Ethernet zu versorgen, wodurch sich z.B. eine Profinet-basierte Kommunikation realisieren lässt.

Kleine, leichte und vielseitige Rechtecksteckverbinder im Kunststoffgehäuse

Die zweite, die X-kodierte Steckverbinder-Variante, ermöglicht sogar die Versorgung von Endgeräten mit bis zu 10 Gbit/s, Kat. 6A, also High-Speed Ethernet. Dies Art der Versorgung wird z.B. bei Live-Anwendungen von Kamerasystemen benötigt. Beide Data-Varianten verfügen über eine durchgehende Schirmung, sind mit Crimp-Kontakten ausgestattet und werden noch in diesem Quartal verfügbar sein.

Die Reihe Han 1A bietet kleine, leichte und vielseitige Rechtecksteckverbinder im Kunststoffgehäuse. Sie eignet sich besonders für den Anschluss dezentraler Verbraucher, ermöglicht ein modulares Anlagen-Design und unterstützt die Miniaturisierung in Maschinenbau und Automation. Die Lösungen benötigen dabei bis zu 30 Prozent weniger Bauraum als die kleinsten bisher angebotenen rechteckigen Steckverbinder im Harting Portfolio.

Scroll down

Die Vorteile des Steckverbinders Han 1A

  • Ein Steckverbinder für alle drei Lebensadern der Industrie

  • Modularer Baukasten: Alle Anbauelemente und Zubehörteile der Data-Einsätze können auch für die Power und Signal- Varianten genutzt werden. Hier folgt die Reihe dem Prinzip: Wenige Bauteile ermöglichen möglichst viele Varianten und verringern so die Lagerkosten.

  • Han 1A bietet eine schnelle, einfache und prozesssichere Verriegelung: eine Rastverriegelung und eine Bügelverriegelung

  • Im Vergleich zu Rundsteckverbindern im Metallgehäuse bietet der Hochleistungskunststoff des Han 1A ebenfalls Gewichtsvorteile.

  • Nahezu unbegrenzte Einsatzmöglichkeiten: im geschützten (z.B. Schaltschrank) und im ungeschützten Industrieumfeld. IP20- und IP65-Lösungen sind beliebig konfigurierbar.

  • Steckverbinder Han 1A eignet sich auch für den Bahnbereich, denn die Reihe erfüllt die Anforderungen für R22 (Interior) / R23 (Exterior) nach EN 45545-2 sowie die Anforderungen in Bezug auf Schock und Vibration nach EN 61373, Kat. 2.

 Ethernet-Switch

High-Performance-Switch mit robuster ix Industrial Schnittstelle

Die Harting Technologiegruppe hat eine neue Reihe von Ethernet-Switches entwickelt, die performante Plug-and-Play-Gigabit-Netzwerklösungen auf kleinstem Raum für datenintensive Applikationen ermöglichen. So ist eine durchgängige Vernetzung gewährleistet.

Kompaktes und ultraflaches Gerät

Bildgebende Prozesse zur Qualitätssicherung und Überwachung gewinnen in allen Industriesegmenten zunehmend an Bedeutung. Die Kamerasysteme bieten immer mehr Auflösung bei immer kleiner werdenden Baugrössen. Mit den unmanaged Ethernet Switches eCon 2000GX-I-A stellt Harting jetzt hoch performante Gigabit-Switche für eine durchgängige Vernetzung solcher Maschinen-Beobachtungs- und Diagnose-Systeme über ix Industrial zur Verfügung. Mit den kompakten und ultraflachen Geräten kann jetzt knapper Montageraum optimal genutzt werden.

Harting hat ein neues «Han Shielded Power»-Modul entwickelt, mit dem Anwender erstmals geschirmte Power-Leitungen im modularen Steckverbinder ausführen können.

Harting hat ein neues «Han Shielded Power»-Modul entwickelt, mit dem Anwender erstmals geschirmte Power-Leitungen im modularen Steckverbinder ausführen können.

Scroll down

Switche mit Schutzart IP30

Die Switche haben die Schutzart IP30 und können in Ausführungen für die Anbringung auf der DIN-Rail oder für die direkte Wandmontage geordert werden. Die nach IEC normierte Harting ix Industrial Ethernet-Schnittstelle der Geräte unterstützt das Ziel der Miniaturisierung – nicht nur bei Bildsensoren. Gleichzeitig zeichnet sich diese Schnittstelle durch eine sehr hohe Zuverlässigkeit und Robustheit aus.


 «Han Shielded Power»-Modul

Neue geschirmte Module für Leistung und Signale

Harting hat ein neues «Han Shielded Power»-Modul entwickelt, mit dem Anwender erstmals geschirmte Power-Leitungen im modularen Steckverbinder ausführen können. In Kürze wird dieses Produkt um ein geschirmtes Signal Modul zur einfachen EMV-geschützten Datenübertragung ergänzt. Die Vorteile für den Kunden: Einfache Handhabung und verkürzte Montagezeiten.

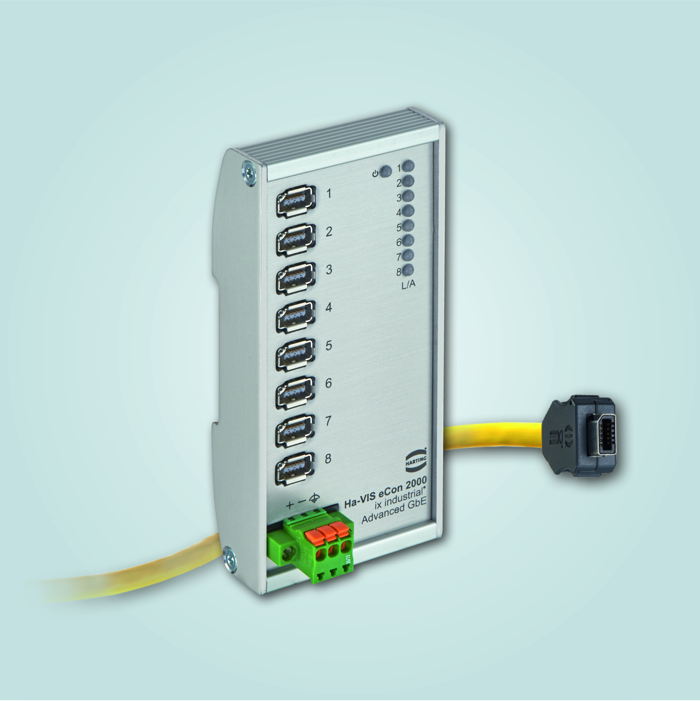

Harting Ha-VIS eCon 2080GX-I-A: Kompakter und effizienter Full Gigabit Ethernet Switch mit ix Industrial Interface.

Drei Leistungskontakte und ein PE-Kontakt

Das neue «Han Shielded Power»-Modul bietet drei Leistungskontakte und einen PE-Kontakt zum Anschluss typischer dreiphasiger Verbraucher. Hinzu kommen zwei Signalkontakte für die Temperaturüberwachung, Bremsen oder ähnliches, sowie eine grossflächige Schirmübergabe, die eine EMV-gerechte Anbindung des Kabelschirms direkt am Modul ermöglicht. Es bildet eine Alternative zur Festverdrahtung von geschirmten Power-Leitungen und erlaubt es gleichzeitig, solche Verbindungen in einem gemeinsamen Gehäuse neben anderen Modulen der Han-Modular-Serie auszuführen.

Absolut ausreichend für typische Drive-Anwendungen

Harting hat das Modul im EMV-Labor in praxisnahen Applikationen getestet: Die EMV-Eigenschaften der Schirmübergabe sind beim «Han Shielded Power»-Modul absolut ausreichend für typische Drive-Anwendungen wie beispielsweise frequenzgeregelte Drehstrommotoren oder andere Verbraucher. Es erlaubt die steckbare Ausführung von geschirmten Power-Leitungen, ist einfach zu handhaben und ermöglicht den direkten Schirmanschluss am Modul. Daraus resultieren verkürzte Montagezeiten von Maschinen und Anlagen, im Werk oder beim Endkunden.

EMV-geschütztes Modul für die Signalübertragung

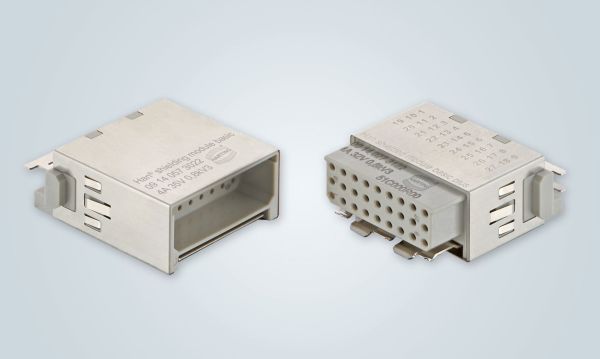

Darüber hinaus wird die Serie um ein EMV-geschütztes Modul für die Signalübertragung ergänzt. Mit einer grossflächigen Schirmübergabe und einem zusätzlichen 360°-Schirmblech bietet das Modul nicht nur eine gute Schirmung – es ermöglicht auch viel Übertragung auf wenig Raum. So können 27 geschirmte D-Sub-Kontakte bis 4A / 32V steckbar ausgeführt werden. Unter dem Namen «Han Shielded Modul»-Basic wird dieses Neuprodukt dem Anwender z. B. in Maschinenbau und Robotics ermöglichen, eine geschirmte Übertragung einfach und kostengünstig in modulare Steckverbinder zu integrieren.

Harting und die Entwicklung neuer Technologien

Anwenderoptimierte DC-Energieübertragung im Fokus

Harting setzt seit 75 Jahren kontinuierlich Standards für neue Industrieschnittstellen. Ein aktueller und aus technischer Sicht anspruchsvoller Trend liegt im Bereich der DC-Energieübertragung, für die ein stark wachsender Bedarf prognostiziert wird. Um das Anwendungsfeld mit geeigneter Installationstechnik auszustatten, treibt Harting Technologiekonzepte für den erhöhten Personen- und Anlagenschutz voran.

Eine neuartige Steckverbinder-Studie für das industrielle Umfeld überträgt Spannungen bis 800 V sowie Ströme bis 40 A und kann unter Last nicht gezogen werden. Harting engagiert sich ausser bei den Arbeitskreisen der DC Industries auch an Normentwürfen der DKE. Das Projekt basiert auf einer Kooperation mit der SmartFactory KL.

Softwarelösungen für Cloud und Edge: Partnerschaft mit PerFact

Harting pusht die Entwicklung neuer Technologien: Im Fokus steht dabei die optimale Verbindung der Feldebene mit Softwarelösungen in Cloud und Edge. An dieser Schnittstelle setzen Harting RFID-Lösungen, der Digitale Zwilling, aber auch das Edge Gateway MICA, an. Auch intelligente Sensorik Lösungen gewinnen zunehmend an Bedeutung. Sie sorgen für einen nahtlosen Datenaustausch innerhalb der Netzwerke.

Die im November 2019 auf der Messe SPS in Nürnberg bekannt gegebene Partnerschaft mit PerFact wird im Bereich Software ausgebaut. PerFact entwickelt individualisierbare Module für Service- und Instandhaltung, Logistik und Prozessmanagement als IT-Lösungen für die Industrie.
