AF140: Kompakte CNC-Verzahnungsmaschine für Präzisionsbranchen

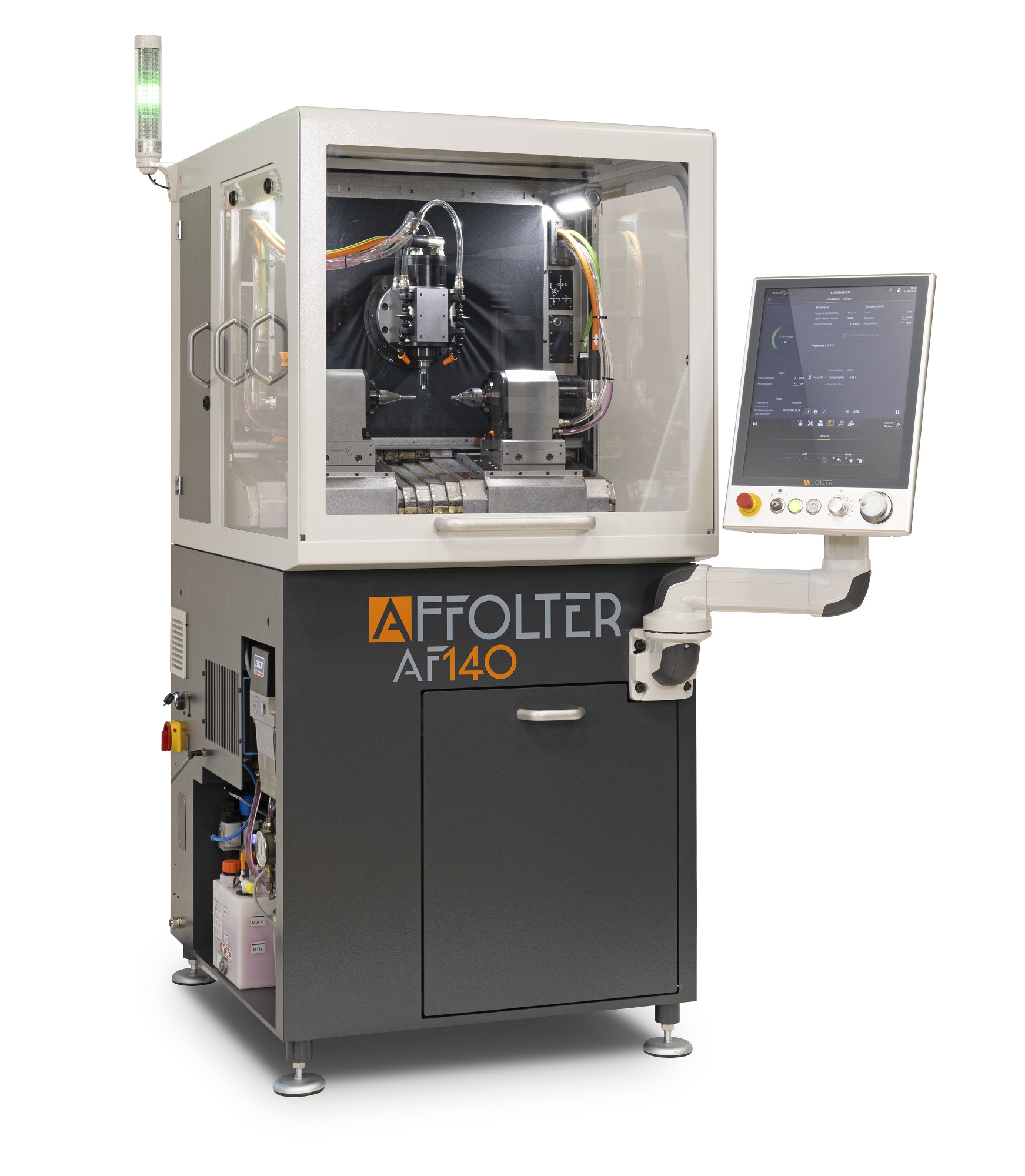

Mit der AF140 präsentiert die Affolter Group eine CNC-Verzahnungsmaschine, die Präzision, Kompaktheit und Automatisierbarkeit verbindet. Entwickelt für Zahnräder mit bis zu 40 Millimetern Durchmesser, richtet sich die Maschine an Branchen wie Uhrenindustrie, Mikromechanik oder Medizintechnik.

Die in Malleray entwickelte AF140 ersetzt die bisherigen Modelle AF90 und AF100. Sie kombiniert deren Stärken in einer kompakteren Bauweise und erweitert sie um moderne Automatisierungs- und digitale Servicefunktionen.

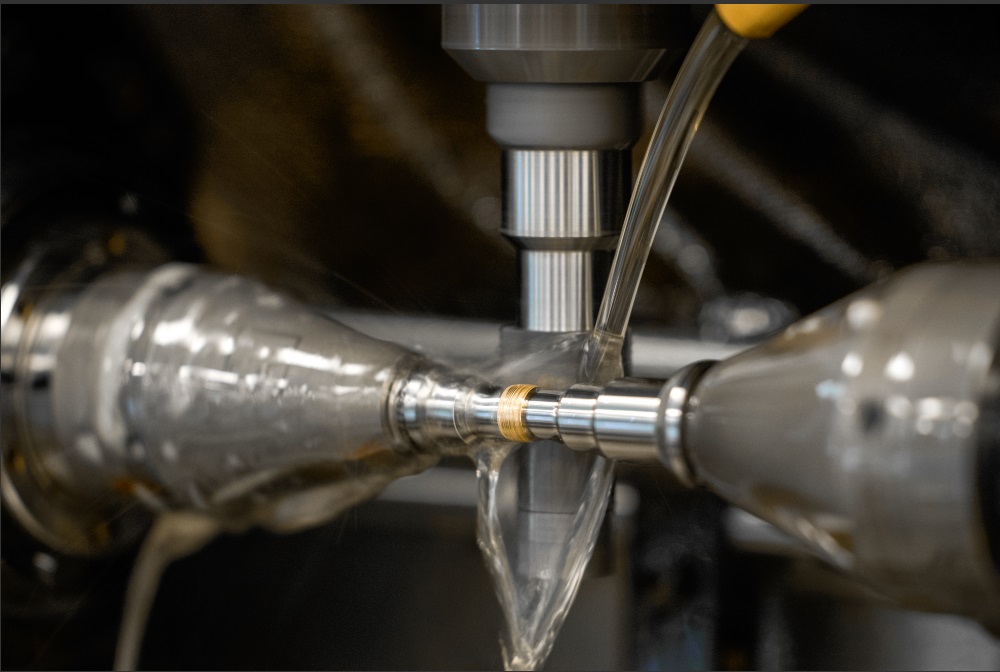

Die Maschine verarbeitet Zahnräder mit einem maximalen Modul von 1,0 Millimetern und ist damit besonders auf Kleinteile spezialisiert. Eingesetzt werden kann sie in Bereichen, in denen Präzision und Effizienz entscheidend sind – von der Uhrenindustrie über die Luft- und Raumfahrt bis hin zu Robotik und Medizintechnik.

Merkmale im Überblick

Maximale Werkstückgrösse: Durchmesser 40 mm, Länge 125 mm
Modulbereich: bis 1,0 mm / DP 25
Drehzahlen: Frässpindel bis 16'000 U/min, Werkstückspindeln bis 5'000 U/min
Flexibilität: Neigungswinkel des Fräskopfes +/- 30°
Abmessungen: 850 × 1'050 × 1'810 mm, Gewicht 950–990 kg

Automatisierung und digitale Integration

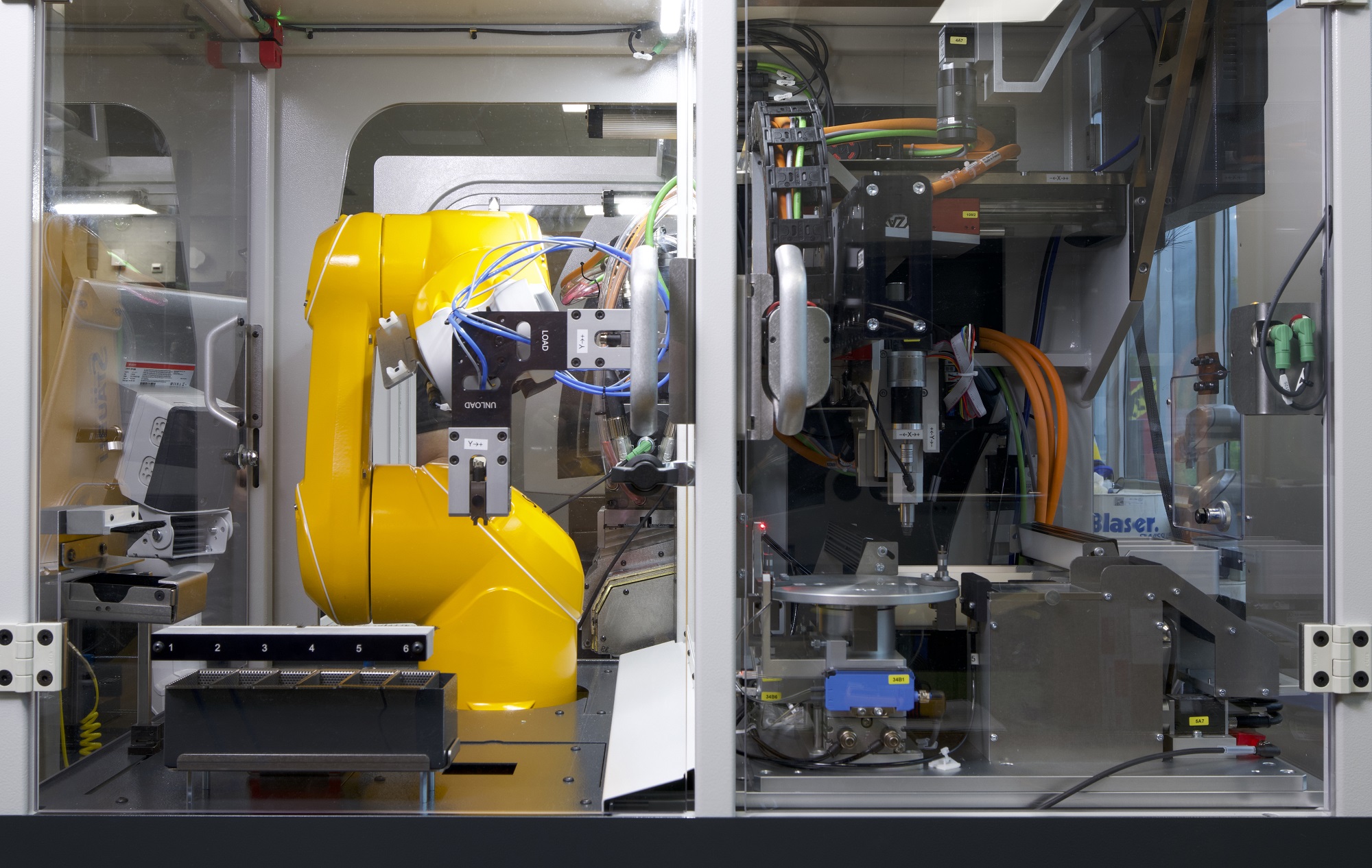

Die AF140 ist mit einem Roboterarm für das automatische Be- und Entladen erhältlich und bleibt gleichzeitig mit etablierten Ladesystemen wie W20, W25, W31 und AF45 kompatibel. Damit lässt sich die Maschine flexibel in bestehende Produktionsumgebungen einbinden.

Dank der CNC-Plattform Pegasus bietet die AF140 zudem Konnektivität über IO-Link-Sensoren, eine vereinfachte Inbetriebnahme sowie Möglichkeiten für Fernwartung und Echtzeit-Support.

Reduziertes Portfolio

Mit der Einführung der AF140 und der ebenfalls neuen AF160 hat Affolter seine Maschinenpalette gestrafft. Laut Vertriebsleiter Mikael Affolter soll diese Vereinfachung Kundenservice und betriebliche Effizienz verbessern und eine Basis für künftige Entwicklungen schaffen.
