Einfach besser fräsen

Praktische Tipps für bessere Zerspanungs-Ergebnisse

Fräsprozesse spielen in der Metallbearbeitung eine zentrale Rolle, besonders wenn es um die Herstellung von Werkstücken und Bauteilen geht, bei denen Oberflächengüte und Masse sehr präzise erreicht werden müssen. Das Verfahren umfasst viele Anwendungsbereiche: von der Bearbeitung grosser Freiformflächen im Werkzeug- und Formenbau und in der Fertigung von Komponenten für die Energieerzeugung bis hin zur hochautomatisierten Massenfertigung. Was vielen dieser Anwendungen gemeinsam ist: der wachsende Kostendruck.

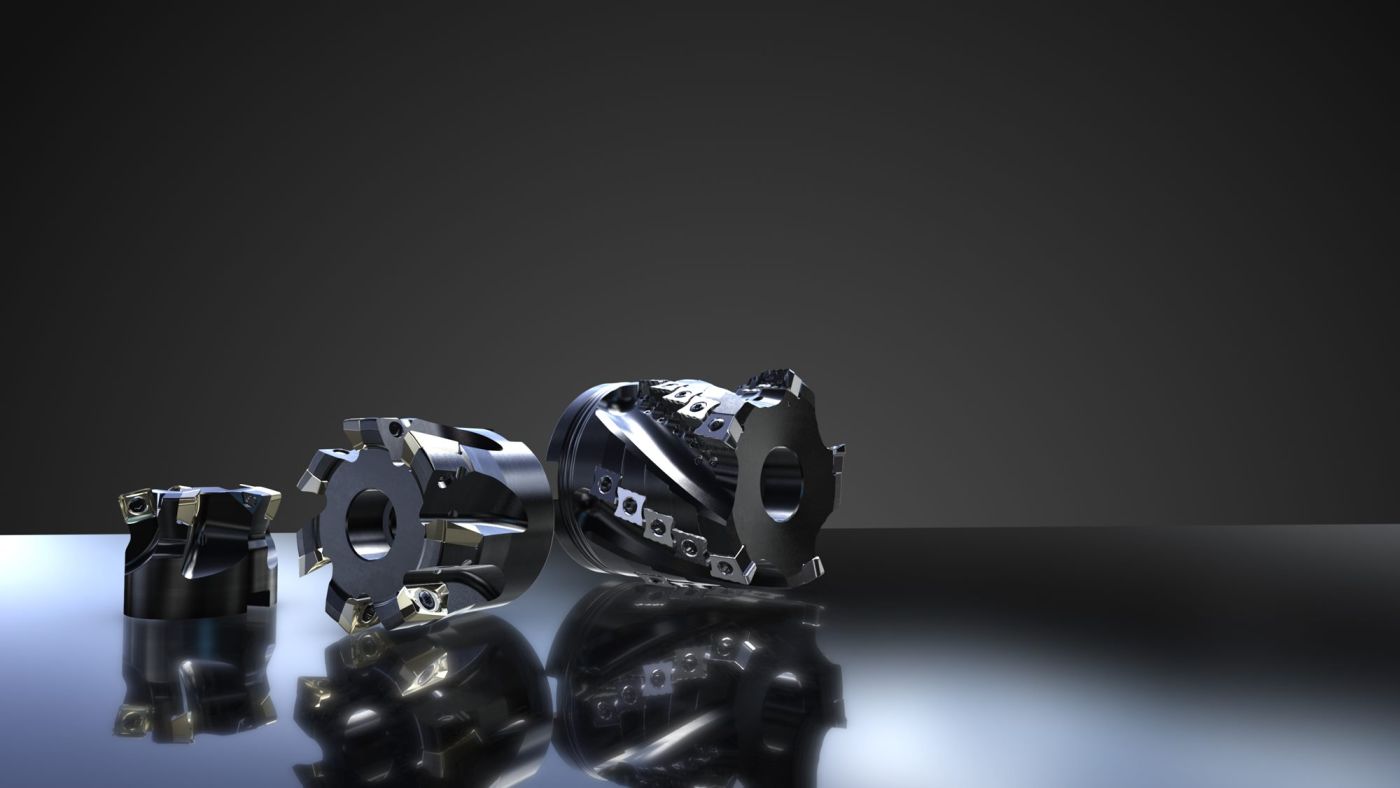

Zerspaner müssen hohe Anforderungen an die Oberflächenqualität und Masshaltigkeit eines Werkstücks mit hohem Kosten- und Zeitdruck in Einklang bringen. Die Wahl des richtigen Fräswerkzeugs spielt hier eine zentrale Rolle. Aber um die Leistungsstärke eines Wendeschneidplattenfräsers voll zu nutzen, muss auch der Prozess stimmen. Aus langjähriger Erfahrung im Technischen Vertrieb bei Walter weiss ich, wie sich gerade im Bereich grundlegender Prozessparameter Fehler einschleichen, die Effizienz und Sicherheit des Prozesses negativ beeinflussen.

Den Prozess ganzheitlich analysieren

Laufen Prozesse stabil und stimmen die Ergebnisse wirtschaftlich, schaut sich normalerweise niemand im Unternehmen die einzelnen Prozessschritte oder -parameter genauer an. Sie rücken erst ins Zentrum des Interesses, wenn zum Beispiel der Output sinkt, sich die Oberflächenqualität oder Masshaltigkeit verschlechtert oder wenn der Preisdruck steigt. Oft wird dann versucht, durch punktuelle Veränderungen, zum Beispiel durch Änderungen bei den Schnittwerten oder durch den Wechsel des Werkzeugs, das gewünschte Ergebnis zu erzielen. Das kann funktionieren oder zumindest das akute Problem im Produktionsprozess lösen. Nachhaltige Optimierungserfolge lassen sich aber eher mit einer ganzheitlichen Betrachtung des Prozesses erzielen.

Die entscheidenden Fragen dabei:

• Welcher Werkstoff wird bearbeitet? Welche Materialeigenschaften haben einen entscheidenden Einfluss auf den Fräsvorgang?
• Wie hoch ist die Zugfestigkeit des Werkstoffs?
• Wie sind die Bearbeitungsbedingungen zu beurteilen? Ausschlaggebend sind hier vor allem die Bauteilspannung und die Auskraglänge des Werkzeugs. Sie beeinflussen, ob und wie stark der Fräser bei der Bearbeitung vibriert, was wiederum die Oberflächenqualität der zu bearbeitenden Fläche oder die Standzeit des Fräsers beeinflusst.
• Welches Ziel hat die Prozessoptimierung? Soll die Bearbeitungszeit pro Werkstück reduziert oder der Standweg gesteigert werden? Oder die Prozesssicherheit verbessert werden?

Zahnvorschub anpassen

Der Zahnvorschub hängt von den Eigenschaften des zu bearbeitenden Werkstoffes und denen des Fräswerkzeugs ab. Üblicherweise geben Hersteller hier jeweils den optimalen Bereich an. Viele Anwender fahren mit einem relativ niedrigen Zahnvorschub. Meistens besteht aber ein gewisser Spielraum, den Zahnvorschub zu erhöhen, wodurch sich die Zahl der pro Werkzeug gefertigten Werkstücke erhöhen kann, da der Fräser effektiv einen kürzeren Weg auf der gefrästen Fläche zurücklegt. Ob und wie der Zahnvorschub erhöht werden kann, hängt von Bedingungen wie dem Einstellwinkel, dem Eingriffsverhältnis des Werkzeugs, der Auskraglänge des Werkzeugs, der Bauteilspannung und dem zu zerspanenden Material ab.

Wichtig: Passt die erzeugte Spanungsdicke (h) zur Werkzeuggeometrie und zum Werkstoff? Eine zu geringe Spanungsdicke beeinflusst den Verschleiss und die Standzeit der Wendeschneidplatten negativ. Eine zu hohe Spanungsdicke führt dagegen zum Schneidenbruch.

Die richtige Fräserposition wählen

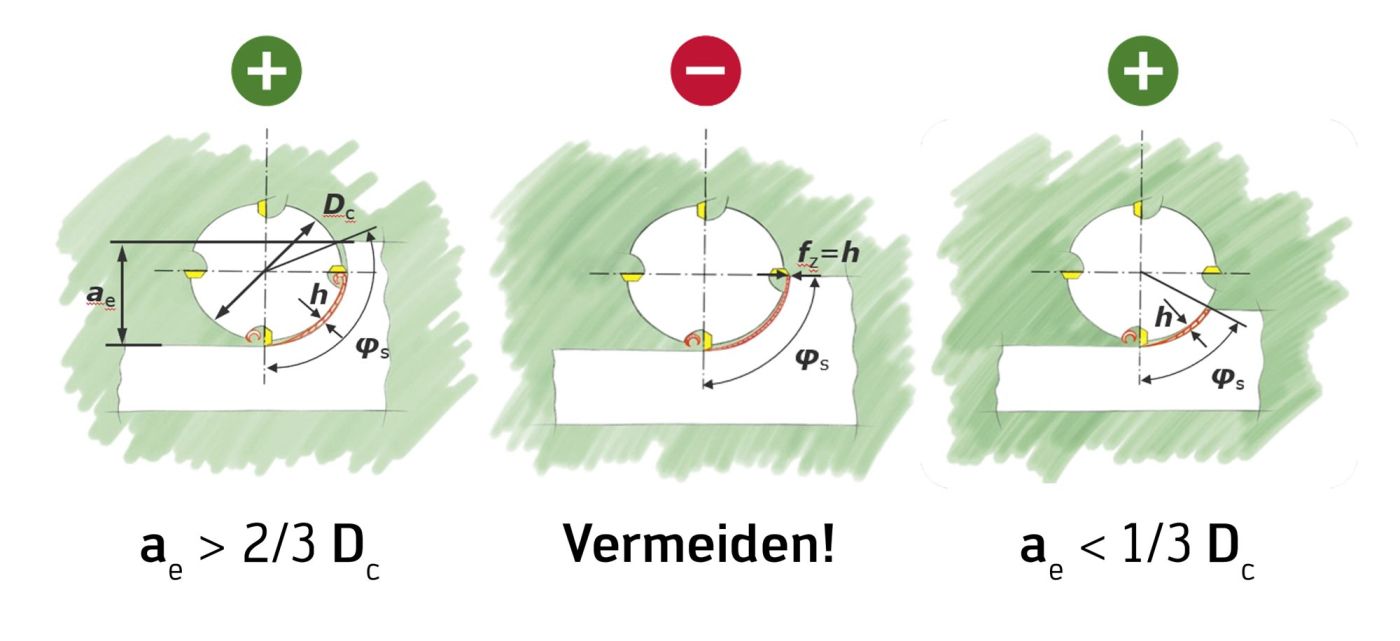

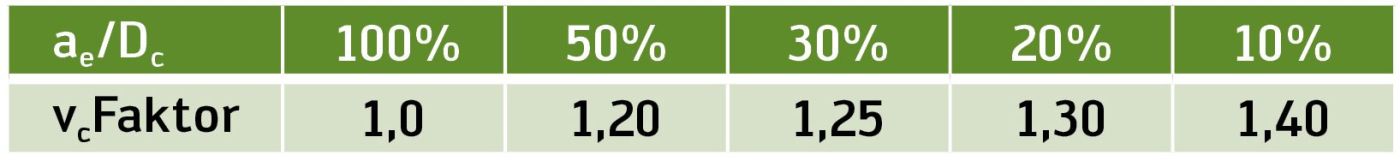

Die richtige Wahl der Fräserposition ist abhängig vom Eintrittskontakt der Schneidkante mit dem Werkstück. Dieser lässt sich beeinflussen, indem der Werker eine bestimmte Fräsbreite (ae) zum Fräserdurchmesser (Dc) festlegt. Sollte die Fräsbreite die Hälfte des Fräserdurchmessers betragen, trifft die Schneidkante auf das Werkstück mit der maximal möglichen Spanungsdicke. Der Eintrittskontakt kommt einem Aufprall gleich. Die Schneidkante wird dadurch sehr stark belastet, was dann sehr schnell zum Schneidbruch führen kann. Von Vorteil ist, wenn ein Verhältnis ae > 2/3 Dc oder ae < 1/3 Dc gewählt wird.

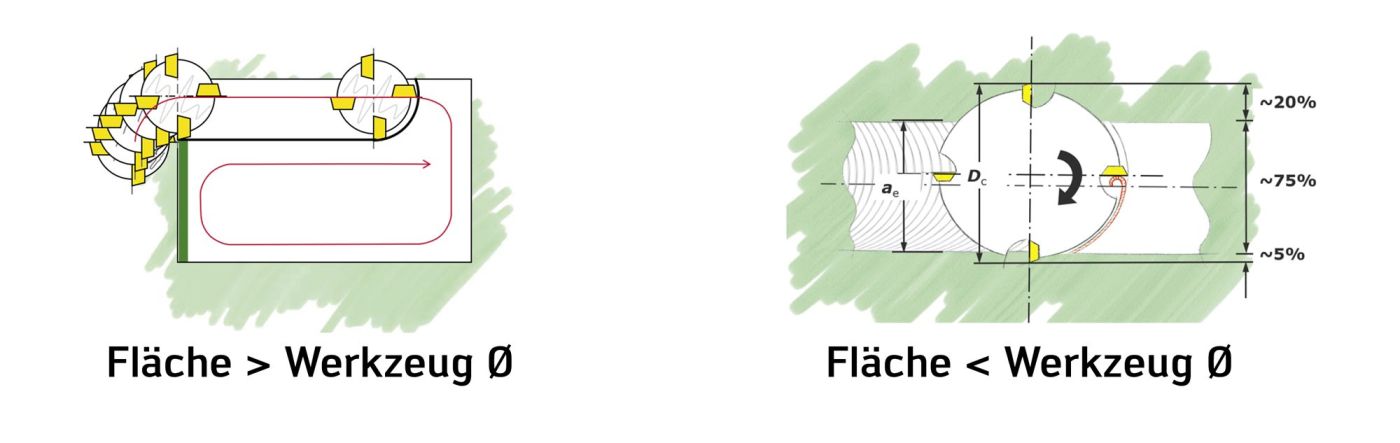

Ist die zu bearbeitende Fläche beim Planfräsen grösser als der verwendete Fräserdurchmesser, ist die beste Strategie zum Fräsen von Flächen die Bearbeitung in mehreren Bahnen mit spiralförmiger Bewegung von aussen nach innen. Diese Strategie ergibt nur einen Eintritt des Fräsers in das Werkstück. Dabei ist der Fräser immer unter Druck, wenn sich die Schnittrichtung in einer Radiusbewegung ändert. Es gibt nur einen Austritt. Der Radius in den Ecken und beim Eintritt sollte ca. ¼ bis ½ des Fräserdurchmessers betragen. Erreicht wird dadurch eine gleichmässige Belastung des Fräsers durch die Vermeidung ständiger Ein- und Austritte, die zum Beispiel beim monodirektionalen Zeilenfräsen entstehen. Im Vergleich zum monodirektionalen Zeilenfräsen wird mit dieser Spiralstrategie in der Regel auch eine Bearbeitungszeitersparnis von mindestens 30 Prozent erreicht, ohne dass die Schnittparameter geändert werden.

Dabei bestimmt die Fräserposition beim Eintritt in das Werkstück sowohl die Spanbildung als auch die Standzeit des Werkzeugs. Die Ein- und Austritte sind die empfindlichsten Bearbeitungsoperationen und reduzieren die Standzeit des Fräsers. Um diese zu erhöhen, sollte immer die Eintrittsoperation in einer Viertelkreis-Bewegung erfolgen. Durch einen sogenannten «Roll-in»-Eintritt mit Viertelkreis-Radius im Gleichlauffräsen kann der negative Effekt des Eintritts so reduziert werden. Dabei ist der «Roll-in»-Eintritt abhängig von der Oberfläche des Werkstücks. Ist die Oberfläche des Werkstücks weich, so sollte der «Roll-in» im Gleichlauf erfolgen. Ist die Oberfläche des Werkstücks hart, so ist der «Roll-in» im Gegenlauf die bessere Wahl und günstiger für die Standzeit des Werkzeugs.

Ist das Spiralisieren nicht möglich, weil die zu bearbeitende Fläche kleiner als der Fräserdurchmesser ist, sollte die Fräserposition mittig versetzt gewählt werden, um einen überwiegenden Gleichlauf zu gewährleisten.

Gleichlauf- oder Gegenlauffräsen?

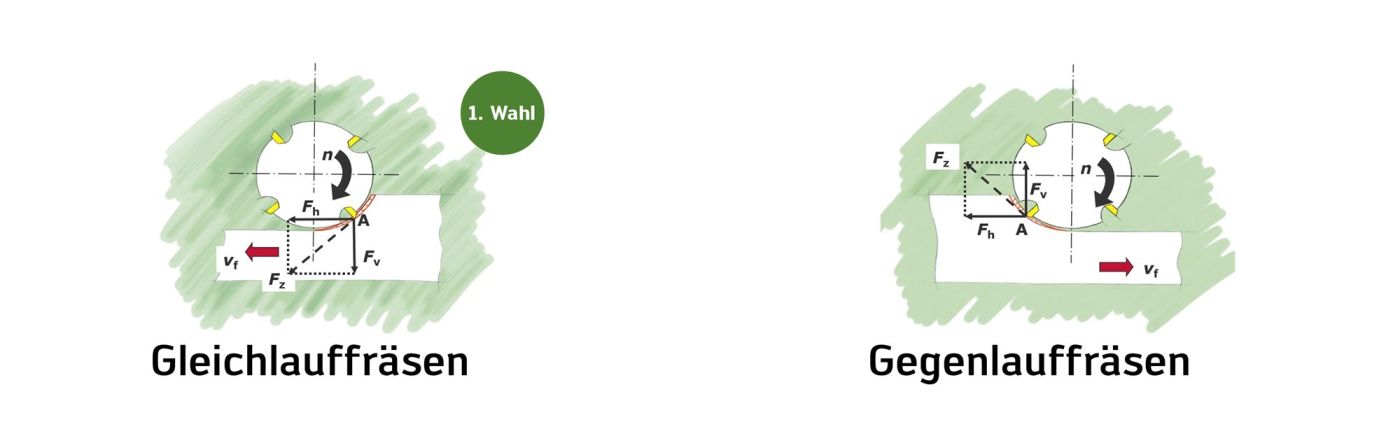

Aus dem bisher Gesagten ist wahrscheinlich schon klar, dass Gleichlauffräsen eigentlich die beste Frässtrategie ist. Dabei wird das Werkzeug mit der Drehrichtung geführt. So nimmt die Spanungsdicke vom Beginn des Schneideneintritts ab, bis sie beim Austritt auf Null geht und der Span sich abtrennt. Dadurch wird vermieden, dass die Schneidkante vor dem Eingriff gegen die Oberfläche reibt und schleift. Die auftretenden Kräfte ziehen das Werkstück zum Fräser hin, wodurch die Schneidkante im Eingriff bleibt.

Beim Gegenlauffräsen wird das Werkzeug gegen die Drehrichtung geführt. Hier steigt die Spanungsdicke vom Beginn des Schneideneintritts stark an. Es wirken deutlich stärkere mechanische und thermische Kräfte auf das Werkzeug ein, wodurch sich die Standzeit deutlich verschlechtert. Es gibt aber Anwendungsfälle, in denen Gegenlauffräsen das bessere Verfahren darstellt. Dazu gehört die Bearbeitung von Werkstücken mit hartem Werkstoffrand, das Bearbeiten von dünnen, stark vibrierenden Werkstücken oder wenn das Werkzeug selbst lang auskragt.
