B&R bietet mit Acopos 6D eine Magnetschwebetechnologie an, die den Wandel vom streng linearen Produktfluss hin zu einem offenen Produktionsraum einläutet.

Was sind die klassischen Hindernisse beim Produkttransport?

Förderbänder, Rundtische oder Transportkarusselle – zahllos sind die Methoden, um Produkte in oder zwischen Bearbeitungsstationen zu transportieren. Eins ist ihnen jedoch allen gemeinsam: Sie leisten keinen Beitrag zum eigentlichen Fertigungsprozess. Ganz im Gegenteil: Sie brauchen Platz und verringern so den Output pro Quadratmeter Stellfläche. «Der Produkttransport ist ein notwendiges Übel für Maschinen- und Anlagenbauer», bringt es Dario Rovelli, Experte für mechatronische Systeme bei B&R, auf den Punkt. Neben dem hohen Platzverbrauch hat der konventionelle Produkttransport einen zweiten schwerwiegenden Nachteil: Er macht die Maschine unflexibel.

Es war Henry Ford, der der industriellen Massenproduktion mit dem Förderband und einem strikten Produktionstakt zum Durchbruch verholfen hat. Doch was einst die Industrie viel produktiver machte, ist nun zum Hindernis geworden. Rovelli: «Um den aktuellen Anforderungen mit ständig wechselnden und immer individuelleren Produkten gerecht zu werden, müssen wir den unflexiblen Produktionstakt loswerden.»

Was können Track-Systeme?

Neue Technologien haben die Produktion in den vergangenen Jahren viel flexibler gemacht, allen voran Track-Systeme wie SuperTrak und Acopostrak. Sie können jedes Produkt individuell bewegen und auch als eigenständige Achse bei Bearbeitungsstationen eingesetzt werden. Zudem können Produktströme bei vollem Tempo getrennt und wieder zusammengeführt werden.

«Track-Systeme meistern eine ganz grosse Herausforderung», erklärt Rovelli, «sie synchronisieren asynchrone Prozesse.» Das heisst: Die Produktionsgeschwindigkeit muss sich nicht mehr nach der langsamsten Bearbeitungsstation richten. Langsame Prozesse werden einfach parallelisiert und machen die Maschine ohne grosse Investitionen wesentlich produktiver.

Individuelle Massenproduktion

«Track-Systeme ermöglichen es erstmals, die individuelle Massenproduktion wirtschaftlich umzusetzen», sagt Rovelli. Und zwar dort, wo es eine klare Abfolge verschiedener Prozessschritte gibt, die flexibel angepasst werden können. Allerdings gibt es auch Applikationen, bei denen die Reihenfolge der Prozessschritte ständig wechselt. Diese Applikationen benötigen eine völlige Freiheit des Produktionsablaufs.

«Visionäre Vordenker haben daher seit vielen Jahren einen Traum», sagt Rovelli: «Sie wollen den linearen Produkttransport völlig auflösen und einen mehrdimensionalen Produktionsraum schaffen – in dem sich jedes Produkt individuell von Bearbeitungsstation zu Bearbeitungsstation bewegt, ohne an einen rigiden, sequenziellen Produktionstakt gebunden zu sein.»

Das könnte Sie auch interessieren

Sechs Neuheiten von B&R im Jahr 2020

B&R: Breiteres Kurvensegment für Supertrak

Neue Kurve ermöglicht grössere Halte- und Vortriebskräfte

Was kann die Magnetschwebetechnologie?

Kontaktlos, geräuschlos, präzise

Was lange Zeit nach einem kühnen Traum klang, wird nun durch moderne Magnetschwebetechnologie real. Shuttles gleiten wie von Geisterhand über einer Fläche und können nahezu beliebig beschleunigt und bewegt werden. «Seit ich diese Technologie zum ersten Mal im Einsatz sah, bin ich völlig fasziniert», schwärmt Rovelli. «Sie ist kontaktlos, geräuschlos und extrem präzise. Mir war sofort klar, welch bahnbrechende Bedeutung das für die Fertigung der Zukunft haben würde. Und nun ist die Magnetschwebetechnologie so weit fortgeschritten, dass ein wirtschaftlicher Einsatz in der Produktion möglich wird.»

B&R hat die Magnetschwebetechnologie vollständig in sein Automatisierungssystem integriert und bietet mit Acopos 6D nun eine Technologie an, welche den Wandel vom streng linearen Produktfluss hin zu einem offenen Produktionsraum einläutet.

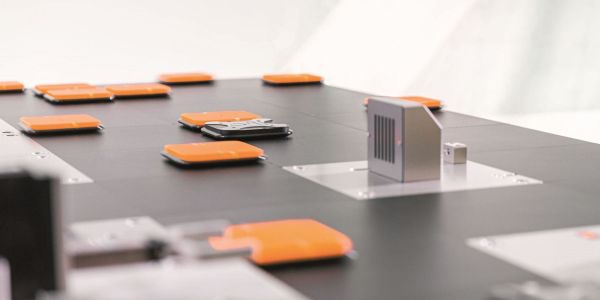

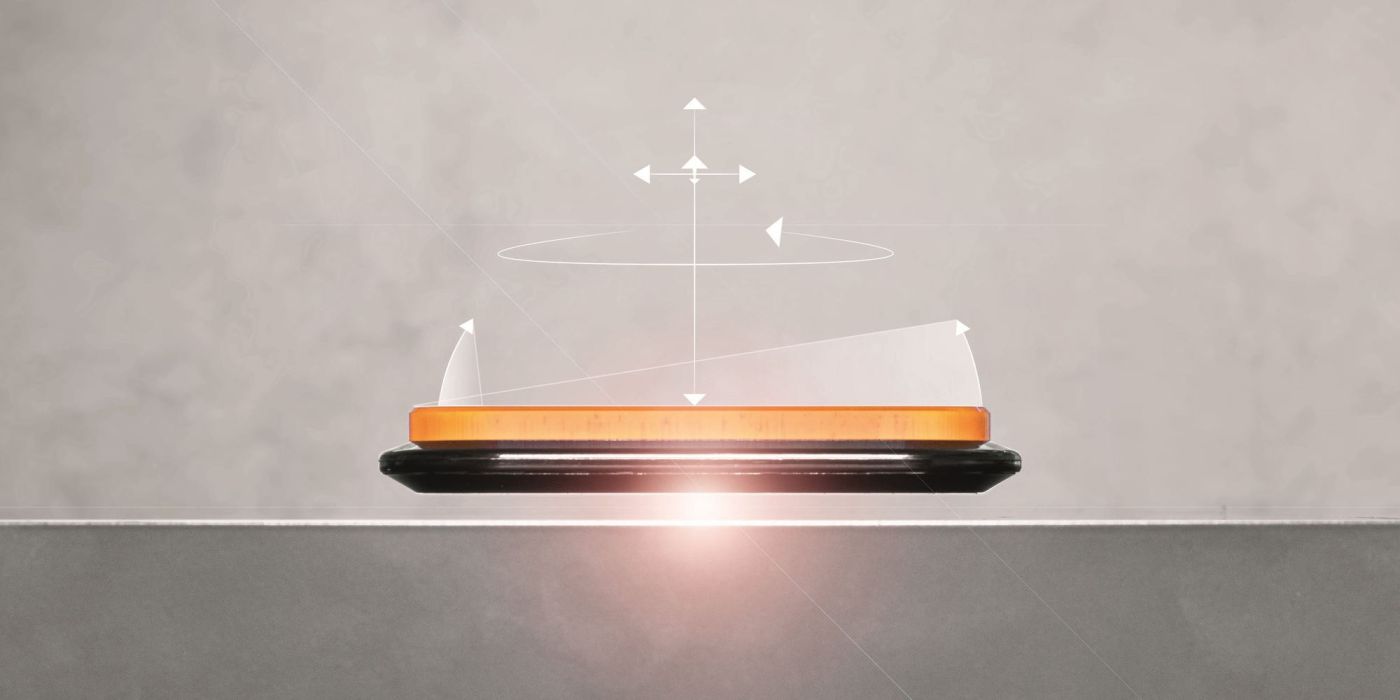

Acopos 6D basiert auf dem Prinzip der Magnetschwebetechnik: Shuttles mit integrierten Permanentmagneten bewegen sich berührungslos auf einer Fläche aus Motorsegmenten. Die elektromagnetischen Motorsegmente sind 240 x 240 mm gross und können zu beliebigen Formen zusammengesetzt werden. Die Shuttles tragen je nach Grösse 0,6 bis 14 kg Gewicht und bewegen sich mit einer Geschwindigkeit von bis zu 2 m/s. Sie können sowohl zweidimensional verfahren als auch ihre Schwebehöhe ändern und sie lassen sich entlang von drei Achsen drehen oder neigen. Das System verfügt also über sechs Freiheitsgrade.

Weniger Platzbedarf

Acopos 6D ermöglicht eine bis zu vier Mal so hohe Shuttle-Dichte wie andere Systeme auf dem Markt, da auf einem Motorsegment gleichzeitig mehrere Shuttles fahren können. Zudem lassen sich die Shuttles als Achsen bei Bearbeitungsstationen einsetzen. Zum Beispiel kann ein Shuttle mit einem Werkstück CNC-Pfade abfahren, während das Bearbeitungswerkzeug starr angebracht ist. Wiegestationen entfallen sogar vollständig, da jedes Shuttle gleichzeitig eine hochpräzise Waage ist. Dadurch kann die Maschine kleiner gebaut werden.

Keine Verschleissteile

Da die Shuttles frei schweben, verursacht Acopos 6D keine Reibung. Es entsteht daher kein Abrieb und es gibt keine Verschleissteile, die gewartet werden müssen. Werden die Motorsegmente mit einer Edelstahlabdeckung versehen, entspricht Acopos 6D der Schutzart IP69K – das System eignet sich somit für einen Einsatz in Reinräumen und in der Nahrungsmittelproduktion.

Vollständig integriert

Acopos 6D ist vollständig in das B&R-System integriert. Daher lassen sich die Shuttles mit beliebigen Achsen, Robotern, Track-Systemen oder Vision-Kameras mikrosekundengenau synchronisieren. Die Bahnplanung der Shuttles selbst erfolgt in einem dedizierten Controller, der mit Powerlink in das Maschinennetzwerk eingebunden wird. Die Bahnplanung beeinträchtigt daher die Performance des Netzwerkes und der Maschinensteuerung nicht. Für Systeme mit mehr als 200 Segmenten oder 50 Shuttles lassen sich mehrere Controller einsetzen und miteinander synchronisieren.

Intelligente Shuttles

Im Gegensatz zu vergleichbaren Systemen ist beim Acopos 6D jedes Shuttle mit einer weltweit einmaligen ID ausgestattet. Der Controller weiss beim Hochfahren daher sofort, wo genau auf den Motorsegmenten sich welches Shuttle befindet. Aufwändige Homing-Sequenzen oder manuelle Eingaben nach dem Hochfahren sind nicht notwendig. Die Produktion kann sofort beginnen. Die Positionswiederholgenauigkeit der Shuttles liegt bei ±5 µm, daher ist Acopos 6D auch uneingeschränkt für Applikationen geeignet, bei denen es auf höchste Präzision ankommt, zum Beispiel in der Elektronikindustrie und bei der Assemblierung mechanischer und elektronischer Komponenten.

Einfache Einrichtung

Acopos 6D bietet nahezu unbegrenzte Möglichkeiten bei der Gestaltung von Maschinen und Anlagen. Gleichzeitig ist das System sehr einfach einzurichten. Hochentwickelte Algorithmen sorgen dafür, dass die Shuttles optimale Pfade fahren, nicht zusammenstossen und möglichst wenig Energie verbraucht wird. Der Applikationsersteller kann sich so voll auf seine Hauptaufgabe konzentrieren: einen optimalen Maschinenprozess mit maximaler Produktivität zu entwickeln.

Acopos 6D wurde gemeinsam mit dem Unternehmen Planar Motors Inc. entwickelt, das sich seit mehr als 15 Jahren mit der Erforschung und Weiterentwicklung der Magnetschwebetechnologie für die industrielle Produktion beschäftigt. B&R ist Teilhaber des Unternehmens Planar Motors.

Verfügt Acopos 6D über ein Kühlsystem?

Jedes Segment dürfte über eine Kühlsystem (Wasser) verfügen. Man kann also einzelne Segmente kühlen lassen, indem man sie ans Kühlsystem anschliesst.

Ist Acopos 6D schon auf dem Markt erhältlich?

Nein, es fehlen noch Zertifikate. Allerdings kann man Acopos 6D bereits bestellen.

Kann Acopos 6D auch nicht-horizontal eingesetzt werden?

Definitiv ja. Die Segmente können vertikal und auch kopfüber aufgebaut und mit Shuttles befahren werden.

Wird Acopostrack durch das nun vorgestellte Acopos 6D abgelöst?

Keineswegs. Denn die beiden übernehmen unterschiedliche Aufgaben. Acopostrack kann zum Beispiel eingesetzt werden, um ein Produkt von einer Station zur andern zu transportieren und zwar ultraschnell und kostengünstig. Acopos 6D ist weniger schnell, dafür aber flexibler.
