Drehmaschine mit LFV-Technologie für oszillierende Zerspanung

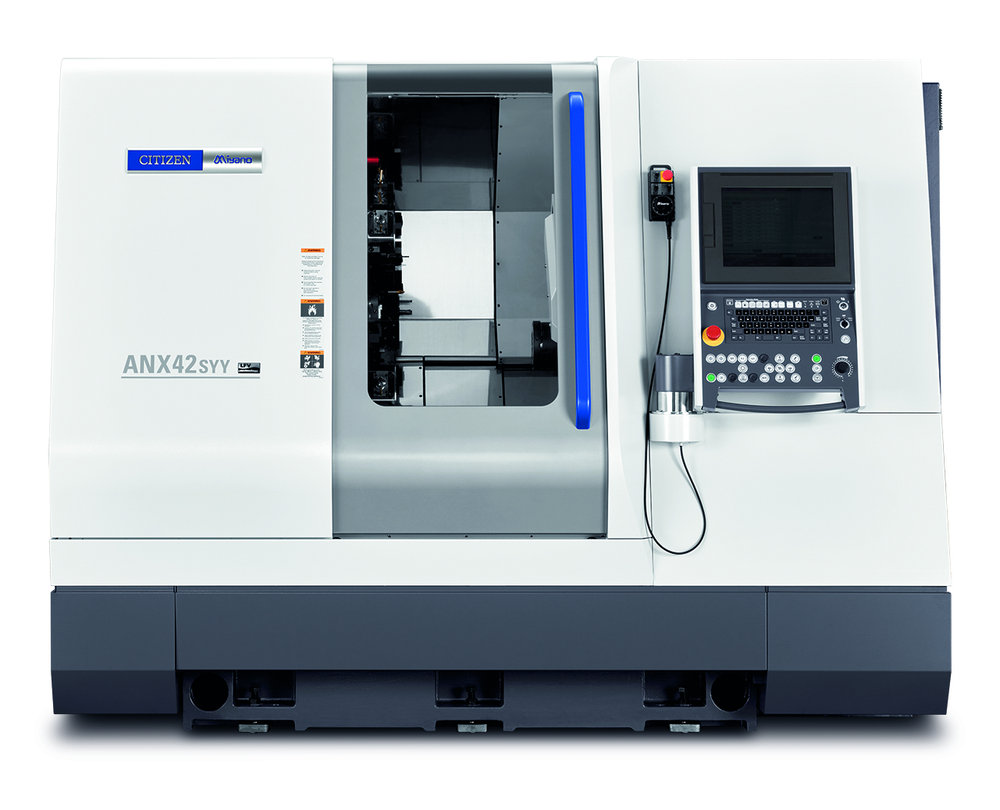

6-Achsen CNC Drehzentrum Citizen Miyano ANX-42 SYY

Revolverdrehmaschine Modell ANX von Miyano mit LFV-Technologie

Drehmaschine mit LFV-Technologie für oszillierende Zerspanung

6-Achsen CNC Drehzentrum Citizen Miyano ANX-42 SYY

Scroll down

Mit dem Modell ANX wird erstmalig eine Revolverdrehmaschine der Marke Miyano mit LFV-Technologie für die oszillierende Zerspanung ausgestattet. Damit gehört das Verwickeln von Spänen der Vergangenheit an.


Ein Firmenbeitrag von Newemag

Ein weiteres Highlight ist das Bedienpanel mit der neuen HMI (Mensch-Maschine-Schnittstelle). Dieses Panel arbeitet mit einer Mehrachsensteuerungsgruppen-Technologie. Die Produktivität bei der Simultanbearbeitung wird damit erheblich verbessert. Darüber hinaus wurden die neueste NC-Steuerung und das 15ʺ-Touchpanel mit Blick auf die Bedienerfreundlichkeit enorm verbessert.

Werbung
TuW-Eventblog-Innoteq-2023

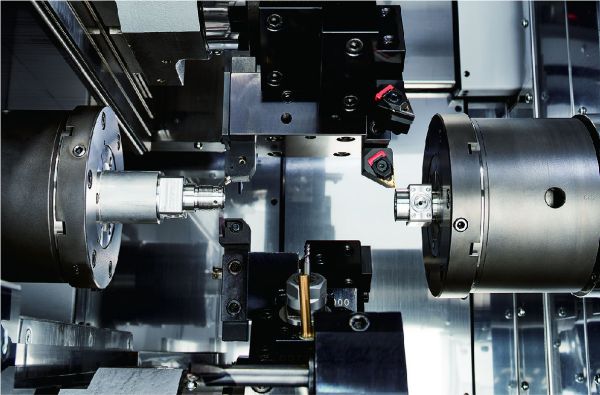

Die Maschine ist mit zwei identischen Spindeln, zwei Revolvern und zwei Y-Achsen ausgestattet. Ihre Eilganggeschwindigkeit wurde durch Linearführungen an allen Achsen erhöht. Die Spindeln sind sogenannte Motorenspindeln (Built in), welche die Beschleunigungs- und Verzögerungszeiten verkürzen und das Reaktionsverhalten insgesamt verbessern. Zusätzlich ist die Gegenspindel im X verfahrbar. All diese innovativen Funktionen finden Platz in einer kompakten Maschine. Die ANX vereint in sich herausragende Funktionen, platzsparendes Design und höchste Produktivität.

Kompakte Maschine

All diese innovativen Funktionen finden Platz in einer kompakten Maschine von nur 2.650 mm Breite. Die ANX vereint in sich herausragende Funktionen, platzsparendes Design und höchste Produktivität.

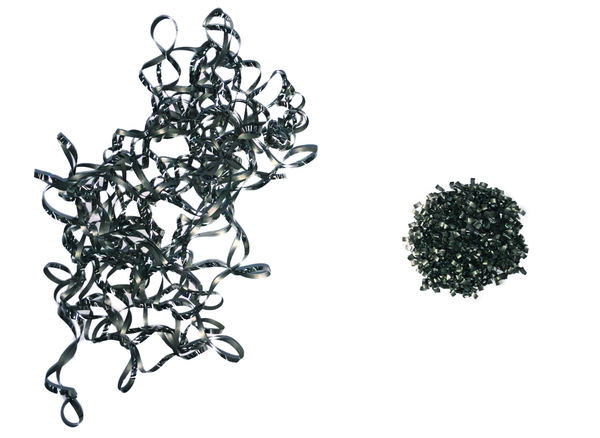

Mit LFV-Technologie zu kurzen Spänen
Das oszillierende Werkzeug bricht die Späne und verringert dadurch das Risiko langer Späne.

LFV Technologie – oszillierende Zerspanung

Die ANX-42 SYY verfügt über oszillierende Zerspanung alias «Low frequency vibration cutting (LFV)» - eine universell und einzigartige Bearbeitungstechnologie während des Drehprozesses. Dabei erzeugen die Linear-Antriebe in den zu bearbeitenden Achsen oszillierende Bewegungen, welche mit der Hauptspindel synchronisiert werden. Durch die Richtungsänderungen entstehen sogenannte «Air-Cuts». Genauer erklärt, das oszillierende Werkzeug bricht die Späne und verringert dadurch das Risiko langer Späne. Wie lang die Späne sein dürfen oder sollen, kann der Nutzer im Programm durch eine Veränderung der Frequenz einfach selbst bestimmen.


Besondere Merkmale

  • 6 Achsen Drehzentrum mit Gegenspindel, 2 Revolvern und 2 Y-Achsen
  • Fanuc Steuerung mit 15ʺ Touch Panel
  • Eilganggeschwindigkeit wurde durch Linearführungen an allen Achsen erhöht
  • Hohe Bedienerfreundlichkeit
  • Platzsparendes Design
  • oszillierende Zerspanung «Low frequency vibration cutting»

Spezifikationen

6-Achsen CNC Drehzentrum Citizen Miyano ANX-42 SYY
6-Achsen CNC Drehzentrum Citizen Miyano ANX-42 SYY mit LFV-Technologie
Stangen-Ø Hauptspindel 42 mm
Stangen-Ø Gegenspindel    42 mm
Drehzahl Hauptspindel      6'000 U/min.
Drehzahl Gegenspindel 6'000 U/min.
X1-Achse (Revolver) 140 mm
Y1-Achse (Revolver)   +/-35 mm
Z1-Achse (Revolver)    315 mm
Anzahl Werkzeuge 2 Revolver à 12 Stationen
Angetriebene Werkzeuge  Total 24 Stationen
Drehzahl  6'000 U/min.
Steuerung Fanuc 31i-B Plus
