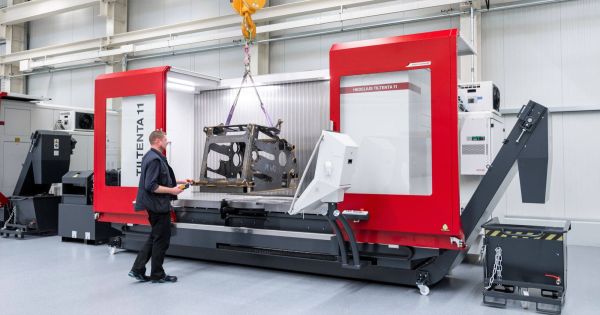

Die flexibel einsetzbare Baureihe Tiltenta von Hedelius (CH-Vertretung: Newemag) bekommt grossen Zuwachs. Mit einem beachtlichen Y-Verfahrweg von 1100 mm kommt die neue Tiltenta 11 mit einem sehr grossen Arbeitsraum daher, in dem auch massive Bauteile 4/5-achsig bearbeitet werden können.

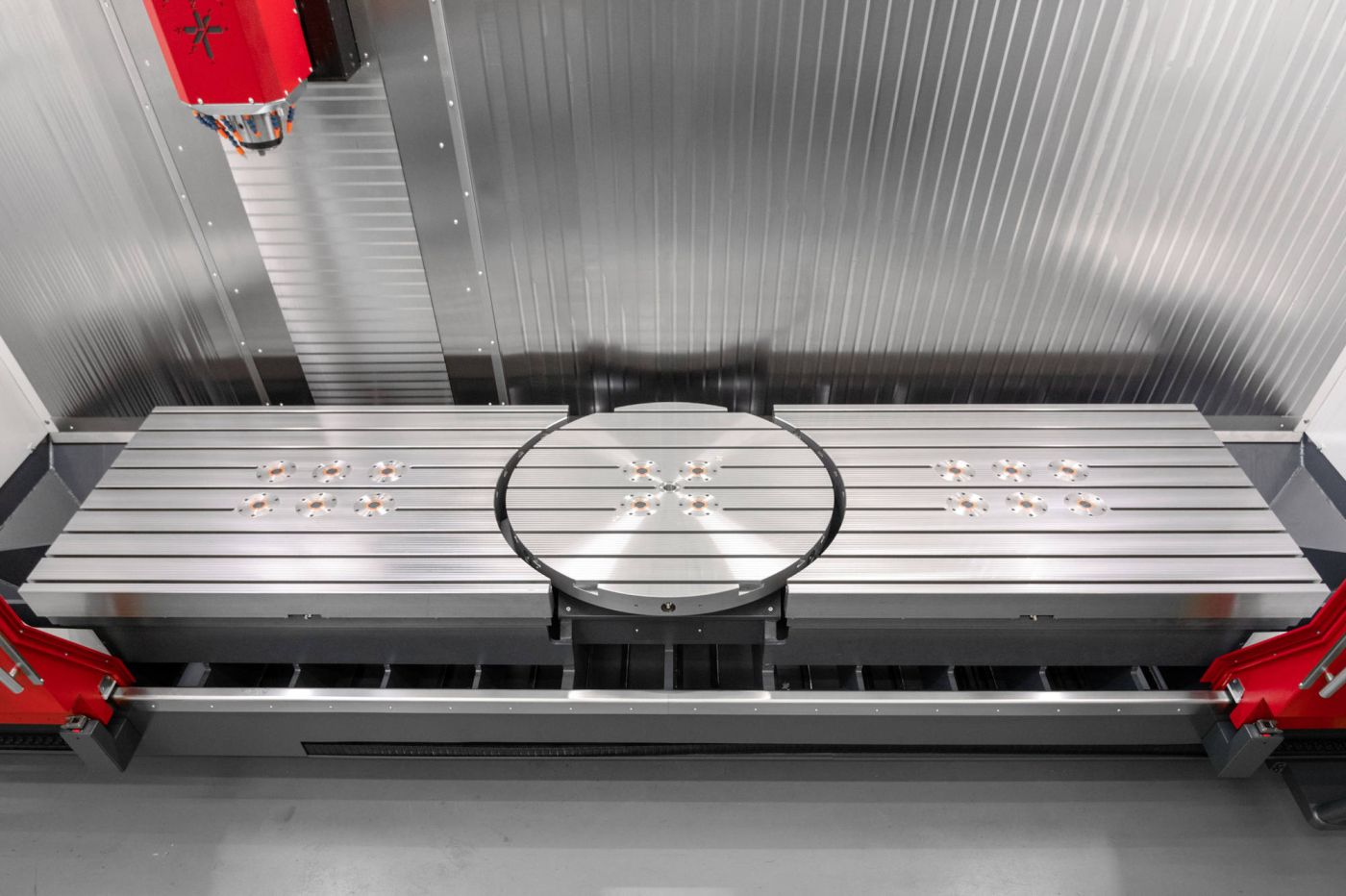

Das vielseitig einsetzbare 4-Achs-Bearbeitungszentrum mit stufenlos schwenkbarer Hauptspindel kann durch den optionalen Einsatz eines planeben integrierten Schwerlast-Rundtisches zu einem 5-Achs-Bearbeitungszentrum hochgestuft werden, um noch flexibler in der Fertigung zu werden. Mit einer Tischbelastung von maximal 4‘000 kg auf dem Festtisch und 1‘800 kg auf dem Rundtisch ist die Fertigung von massiven Grosswerkstücken kein Problem. Die Aufspannfläche des Maschinentisches liegt bei 3‘080 x 1‘100 mm für die Tiltenta 11-2600, bei 4‘080 x 1‘100 mm für die Tiltenta 11-3600 und bei 5‘080 x 1‘100 mm für die Tiltenta 11-4600.

Grosse Verfahrwege, grosses Werkzeugmagazin

Nicht nur der Arbeitsraum, sondern vor allem auch die Verfahrwege können sich sehen lassen: Mit 2‘600 x 1‘100 x 900 mm (x/y/z) ist die Tiltenta 11-2600 für grosse Schweisskonstruktionen oder Grundplatten bestens geeignet, aber auch kleinere Bauteile können zu mehreren aufgespannt werden. Die Tiltenta 11-3600 mit Verfahrwegen von 3‘600 x 1‘100 x 900 mm (x/y/z) und die Tiltenta 11-4600 mit 4‘600 x 1‘100 x 900 mm bringen nochmal deutlich mehr Arbeitsraum in der X-Achse. Alle drei Bearbeitungszentren verfügen über 65 Werkzeugplätze im Standard und können darüber hinaus mithilfe eines Standby-Magazins mit zusätzlichen 180 Werkzeugen auf insgesamt 245 Werkzeuge ausgerüstet werden.

3 Linearführungen für hohe Genauigkeit

Ein verstärkter Unterbau, Vorschubmotor und verstärkte Kugelrollspindeln bringen eine hohe Genauigkeit, auch in diesen Werkstück-Gewichtsklassen. Zusätzlich arbeitet die X-Achse mit drei Linearführungen und trägt ihren Teil zur Genauigkeit bei.

50-kW-Spindel für die Schwerzerspanung

Die Fräsmaschine aus der Hedelius-Schwenkkopffamilie bietet eine grosse Variation bei der Wahl der Spindel. So kann zwischen den Werkzeugaufnahmen SK 40 und HSK A63 sowie Spindeldrehzahlen von 14‘000, 15‘000 und 18‘000 U/Min. gewählt werden. In Sachen Spindelleistung haben Sie die Wahl zwischen 22, 29, 35 und 50 kW, wodurch die Tiltenta 11 auch für die Schwerzerspanung gut aufgestellt ist.
