Dezentrale Kühlung für präzise Zerspanung

Mapal erweitert seine Hydrodehnspanntechnik um eine intelligente Kühloption. DirectCool sorgt mit dezentraler Kühlmittelzufuhr für stabile Temperaturen, erhöht die Werkzeugstandzeit und verbessert die Bearbeitungsqualität – insbesondere bei Edelstahl und Aluminium.

Die Hydrodehnspannfutter der UNIQ-Baureihe wurden von Mapal 2020 eingeführt und seither kontinuierlich ausgebaut. Die UNIQ DReaM Chucks für Bohr- und Reibanwendungen und die UNIQ Mill Chucks für Fräsoperationen sind inzwischen bei einer grossen Kundenbasis im Markt etabliert.

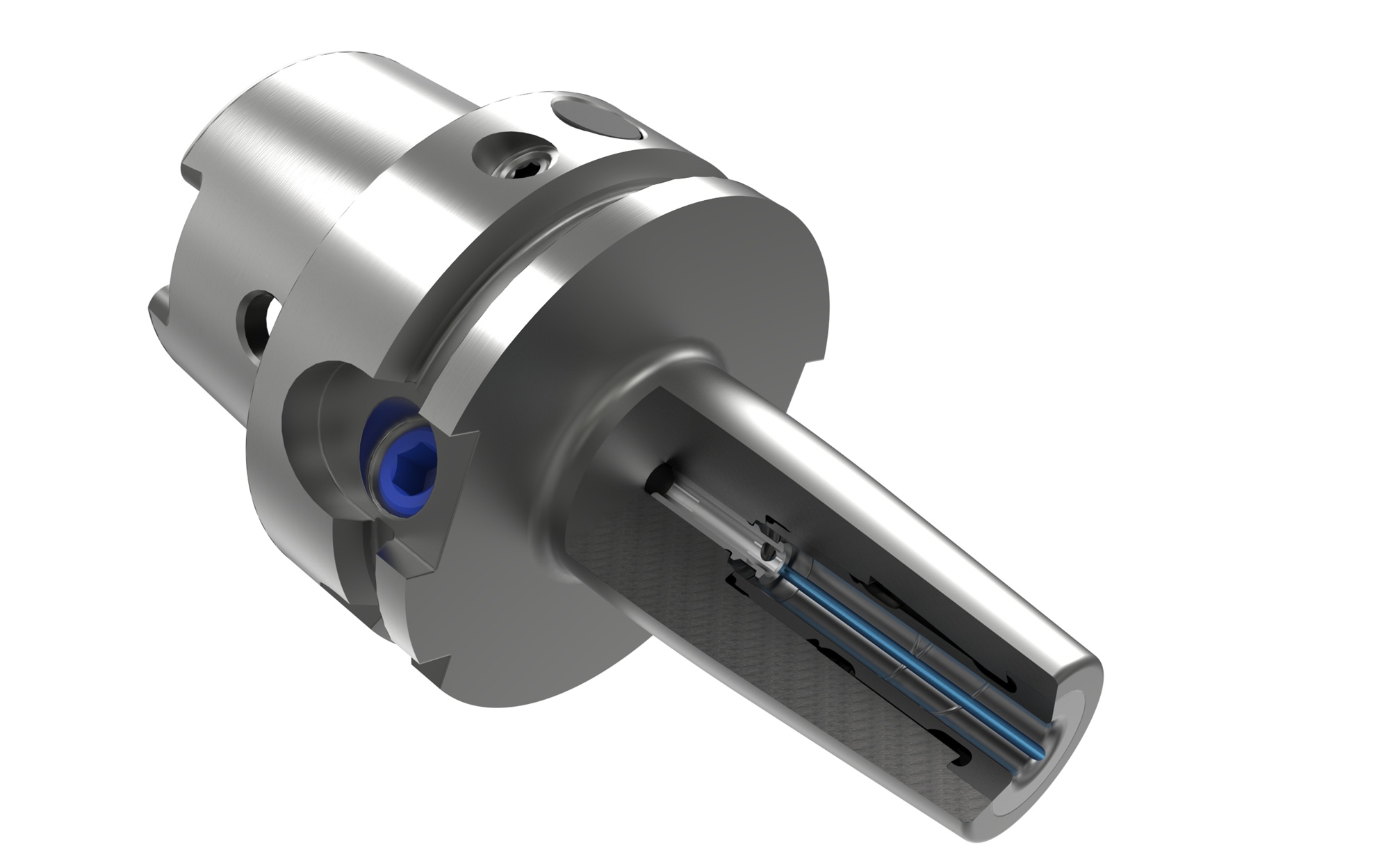

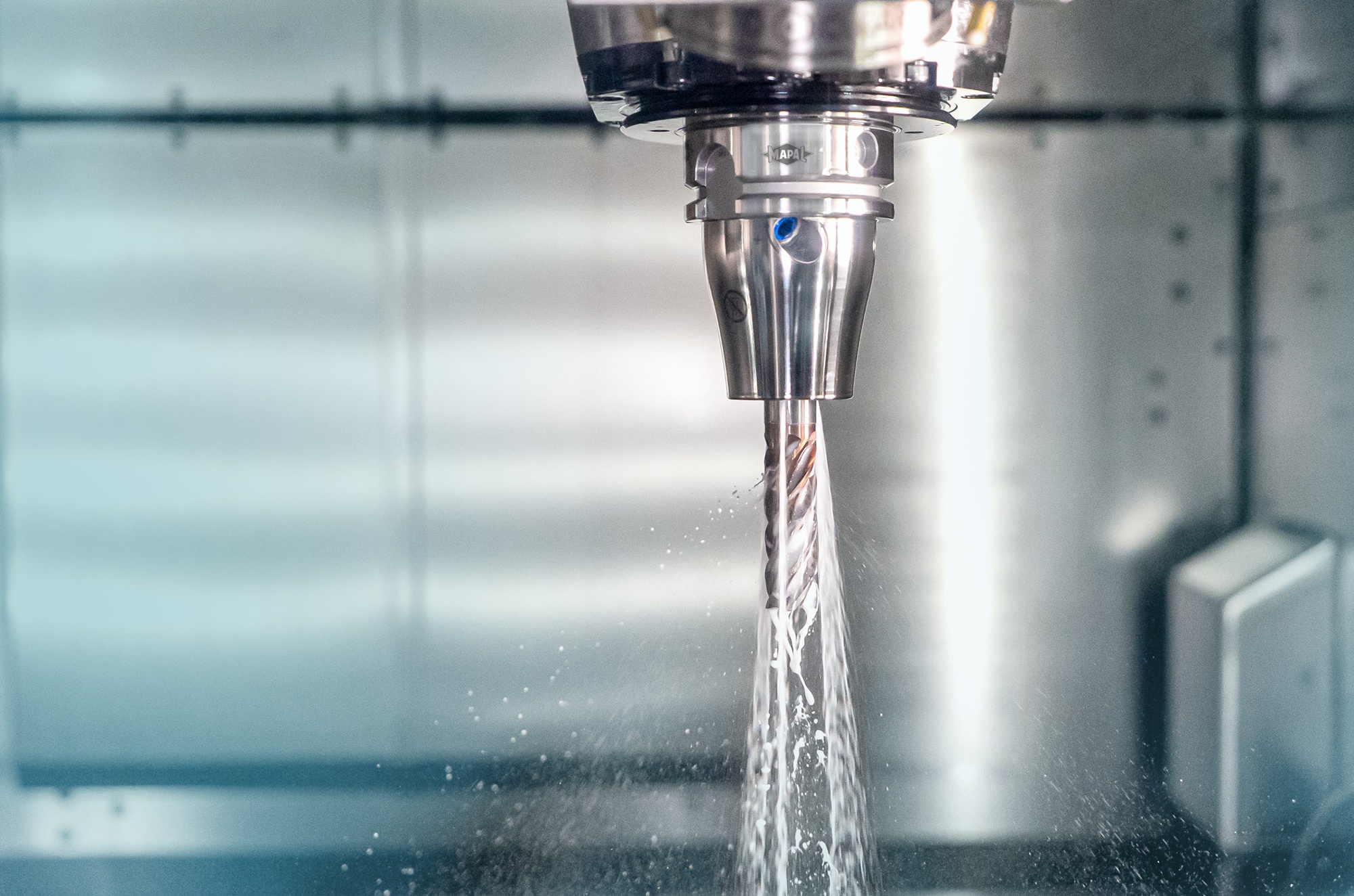

Mit der Option DirectCool wurde das UNIQ-Portfolio nun um eine entscheidende Funktion erweitert. Bei DirectCool handelt es sich um ein dezentrales Kühlsystem, das durch drei Kühlkanalbohrungen entlang des Werkzeugschafts eine präzise Kühlung bis an die Werkzeugschneide ermöglicht.

So erreichen die Hydrodehnspannfutter eine gleichmässige Temperaturverteilung, reduzieren thermische Verformung und Verschleiss, erhöhen die Standzeit des Werkzeugs deutlich und ermöglichen eine konstante Bearbeitungsqualität. Gleichzeitig verbessert die Spülwirkung die Prozesssicherheit und die Oberflächenqualität, da Späne effektiv abgeführt werden. Besonders bei Bohrprozessen, bei denen sich Späne um das Werkzeug wickeln können, sorgt DirectCool für eine zuverlässige Kühlung und verhindert Werkzeugbruch.

Uneingeschränkt kompatibel

Die UNIQ Hydrodehnspannfutter sind uneingeschränkt kompatibel. Die Integration von DirectCool verändert die Störkontur nicht, sodass bestehende Prozesse ohne Anpassungen weitergeführt werden können. Kosteneffizienz und Flexibilität sind zudem dadurch gewährleistet, dass keine teuren Schaftnuten benötigt und Standardwerkzeuge beziehungsweise Werkzeuge ohne Innenkühlung genutzt werden können.

UNIQ DirectCool liefert bereits, insbesondere in der Edelstahl- und Aluminiumbearbeitung, vielversprechende Ergebnisse. Die Technologie wurde zur EMO 2025 in Hannover offiziell vorgestellt und ist ein klares Bekenntnis von Mapal zur Weiterentwicklung der Hydrodehnspanntechnik. Die Option DirectCool ist zunächst optional für die UNIQ Mill Chucks, HA und die UNIQ DReaM Chucks mit 4,5°-Aussengeometrie in den Durchmessern von 6 bis 32 mm verfügbar.
