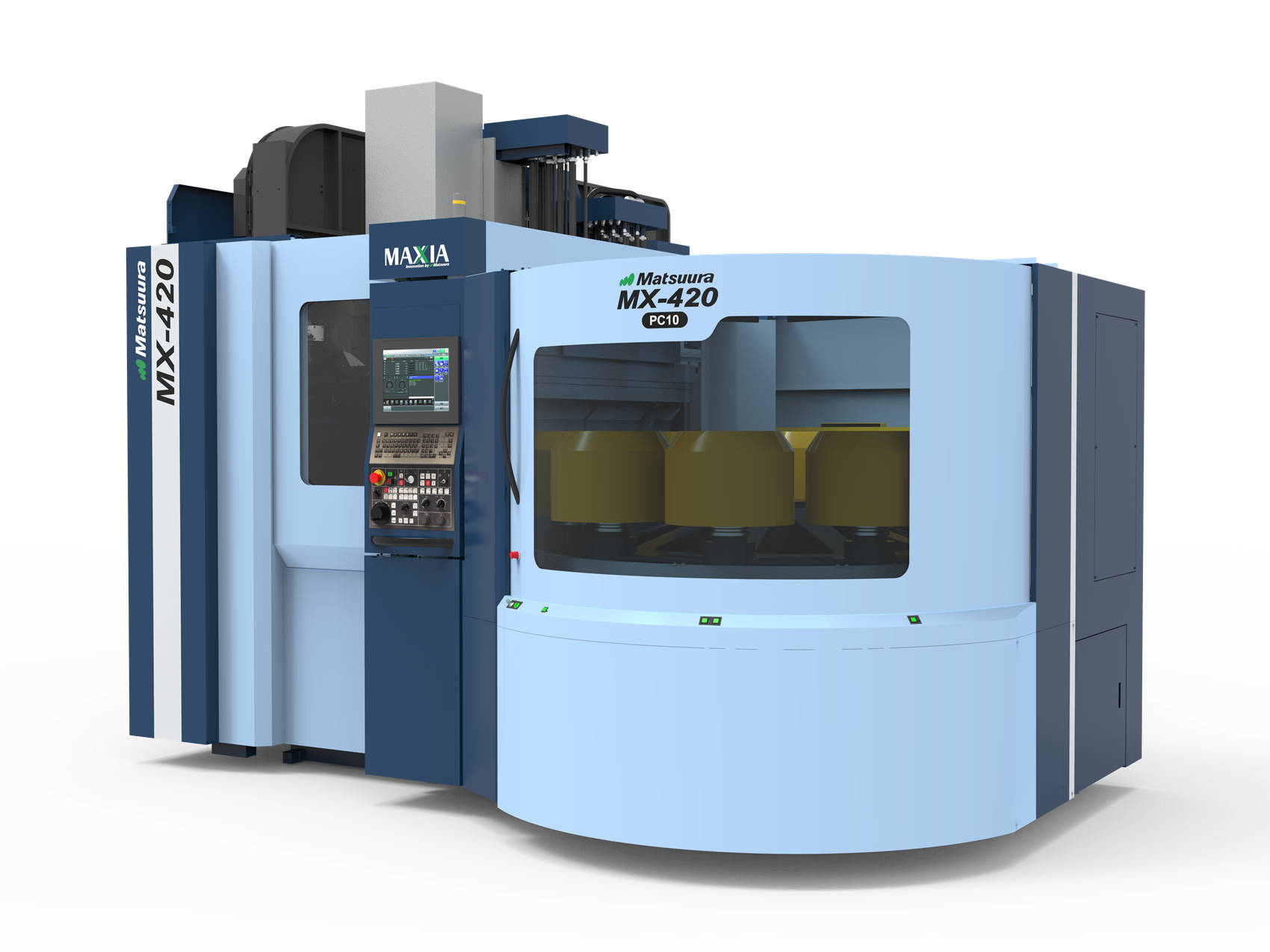

Matsuura MX-420 PC10 - Zuwachs für einfache und zuverlässige 5-Achs-Bearbeitung

Newemag: Matsuura MX 420

Die Matsuura hat bei den vertikalen 5-Achsen-Bearbeitungszentren der MX-Baureihe Zuwachs bekommen: die Matsuura MX-420 PC10 mit grossem Arbeitsbereich bei geringer Stellfläche.


Ein Beitrag der Firma Newemag


Die Matsuura hat bei den vertikalen 5-Achsen-Bearbeitungszentren neuen Zuwachs bekommen. Die MX-Baureihe wurde 2010 mit den Schlagworten «Sicherheit» und «Bedienerfreundlichkeit» im Markt eingeführt und gilt weltweit als Einstiegsmodell für die 5-Achsen-Bearbeitung. Seit ihrem Debüt mit der MX-520 ist die Produktpalette mit den Modellen MX-330 und MX-850 erweitert worden. Mittlerweile ist die MX-Reihe für ihre einfache und zuverlässige 5-Achs-Bearbeitung, die benutzerfreundliche Bedienbarkeit sowie ausgezeichnete Kostenleistung bei einem wachsenden Kundenstamm bekannt.

Damit noch mehr Kunden von diesen wettbewerbsfähigen Bearbeitungsmöglichkeiten profitieren können, hat die Matsuura ihr Sortiment mit der MX-420 erweitert. Dieses neue 5-Achsen-Vertikal-Bearbeitungszentrum erreicht einen grossen Arbeitsbereich bei geringer Stellfläche. Mit ihrem Arbeitsbereich von D 420 mm x H 300 mm kann die MX-420 eine grössere Vielfalt von Werkstücken bearbeiten. Trotz des grossen Arbeitsbereichs bleibt die Stellfläche kompakt und sorgt damit für viel Wertschöpfung auf kleinem Raum.

Automatisation auf der Matsuura MX-420 PC10

Mit der wachsenden Nachfrage nach Automatisierung wurde auch die neue MX-420 optimal darauf ausgelegt. Die Maschine ist standardmässig mit dem Palettenspeicher PC10 ausgestattet. Im PC10 können bis zu 10 Paletten integriert werden und erfüllt so den Wunsch nach Automation. Teile bis Grösse D 420 x H 300 mm und einem Gewicht von 80 kg lassen sich dank des 10-fach Palettenspeichers mannarm und flexibel fertigen; optimal für die Fertigung kleiner bis mittlerer Losgrössen. Der Einsatz der MX-420 PC10 wird der möglichen Erweiterung des Werkzeugmagazins auf bis zu 90 Werkzeuge enorm gesteigert.

IoT-Trends

Um den neuesten IoT-Trends gerecht zu werden, steht ausserdem eine optionale Funktion zur Ausgabe von Maschinenlaufdaten (Betriebsstatus-Überwachungsfunktion) über ein Kommunikationsprotokoll namens «MTConnect» an ein Host-System zur Verfügung.

Nutzen

  • Einfache und zuverlässige 5-Achs-Bearbeitung
  • Hoher Automationsgrad
  • Flexible Produktion
  • Fertigung von kleinen bis mittleren Losgrössen
  • Bedienerfreundlich mit Touchscreen
  • Smartes Handling mit IoT möglich

Spezifikationen

Werkstückgrösse Ø 420 x H 300 mm
X-Achse 435 mm
Y-Achse 465 mm
Z-Achse 560 mm
A-Achse -125° / +10
C-Achse 360°
Spindeldrehzahl U/Min. 15'000 / 20’000
Werkzeugaufnahme BT40
Anzahl Werkzeuge 30 / 60 / 90 Werkzeuge
Anzahl Paletten 10 Paletten
Palettengrösse Ø 130 mm
Max. Werkstückgrösse Ø 420 x H 300 mm
Max. Palettenbelastung 80 kg
Steuerung Fanuc G-Tech 31i Touch Screen und «IoT ready» (= Internet of Things ready)
