Scharfe Bilder für präzise und automatische Lasergravuren

Wenn eine effiziente Optimierung der Produktionsprozesse angestrebt wird, stellt die VisionOptiX, welche die zu beschriftenden Teile automatisch erkennt, eine perfekte Lösung dar.

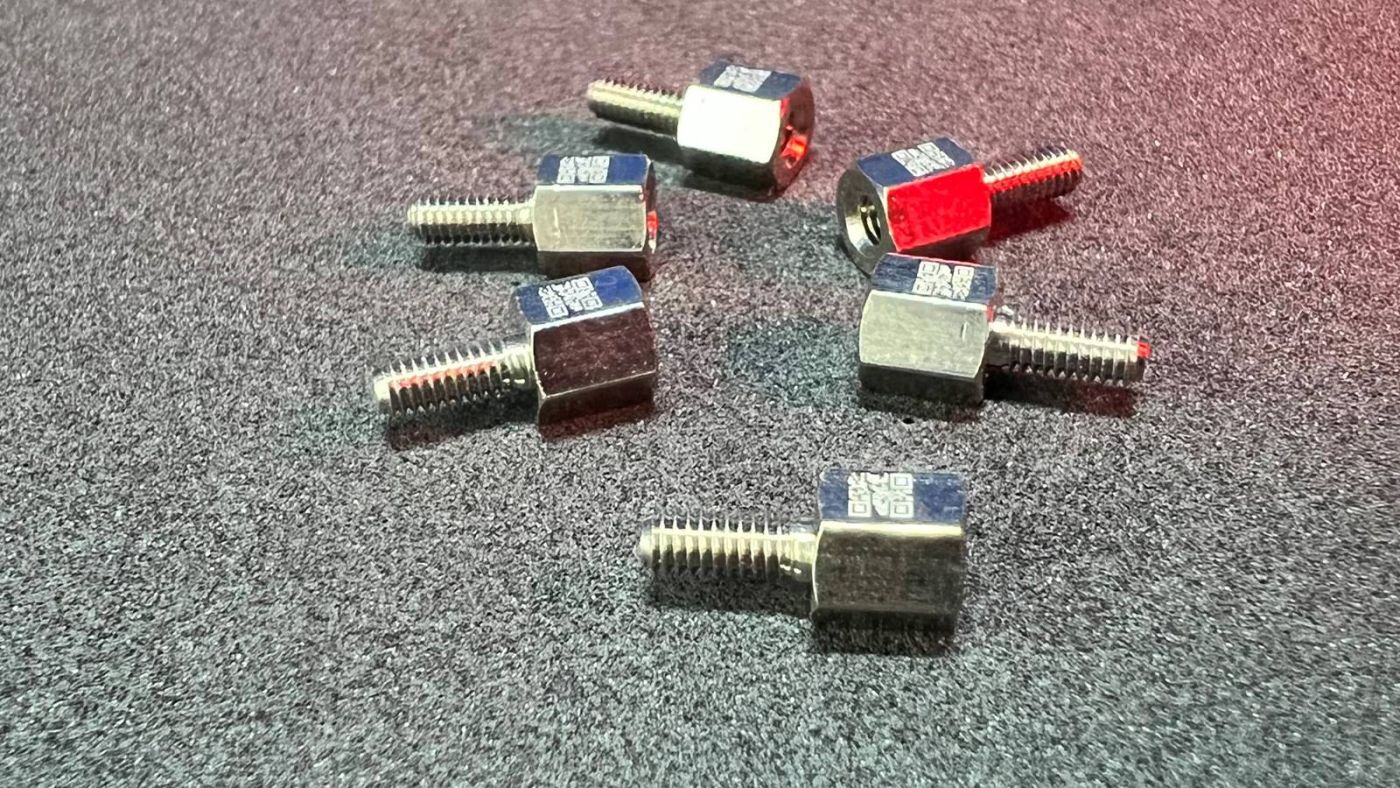

Die Werkstücke, welche beschriftet werden sollen, werden auf dem Arbeitstisch automatisch erkannt. Die Werkstücke müssen nicht ausrichtet werden, sondern können einfach in den Beschriftungsbereich gelegt werden. Die zu beschriftenden Teile können dabei entweder einfach lose hineingelegt oder mit dem Werkstückbehälter in den Laser geschoben werden. Der Vorteil dabei ist, dass die Teile nicht alle in der gleichen, vorgegebenen Ausrichtung, im Behälter liegen müssen. Dadurch werden teure Werkstückaufnahmen eingespart.

Die Kamera schaut in der gleichen Perspektive wie der Laserstrahl auf die Arbeitsfläche und erkennt die Werkstücke sehr genau. Die Markierung wird, je nachdem wie das Werkstück liegt, angepasst und alle Teile werden entsprechend der Vorgabe markiert. Das spart Zeit und sorgt für eine präzise und zuverlässige Markierung.

Wie die automatische Lasergravur funktioniert

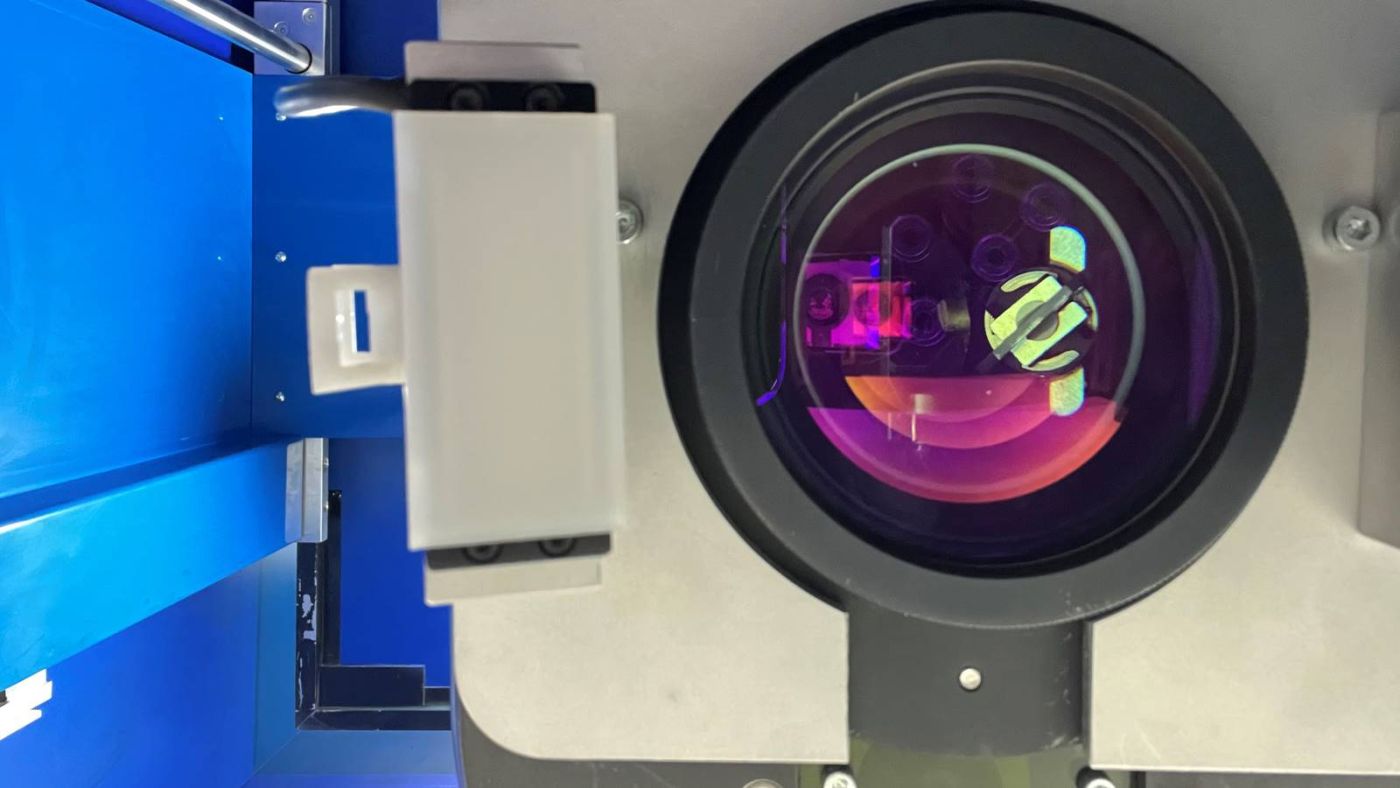

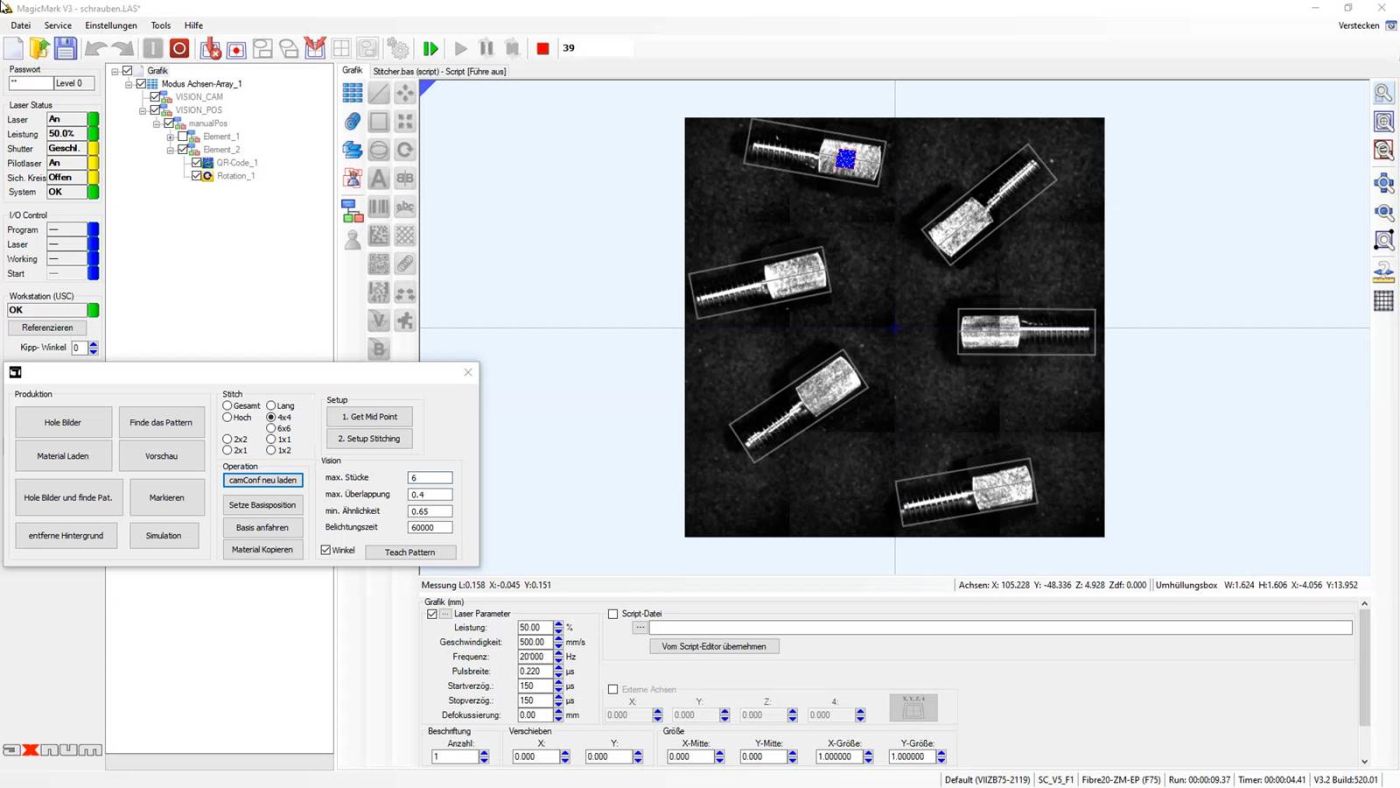

Die Kamera wird in den Strahlengang des Lasers eingekoppelt und sieht die Arbeitsfläche durch die Galvospiegel welche sich im Laserkopf befinden. Das kleine Bild über die Galvospiegel, nur ca. 8 x 8 mm, wird aber durch die Software VisionOptiX auf der gewünschten Arbeitsfläche zusammengesetzt. Ein weiterer Vorteil ist, dass der Drift der Scannerspiegel dadurch automatisch korrigiert wird. Dies bietet einen grossen Vorteil, wenn es sich um sehr filigrane Teile (z.B. in der Uhrenindustrie oder Feinmechanik) handelt, wo die Beschriftungen sehr fein und sehr genau positioniert sein müssen.

Für welche Branchen und Anwendungen ist das System geeignet?

• In der Uhrenindustrie wird der Laser zur Kennzeichnung von Uhrwerken, Zifferblättern, Gehäusen und anderen Komponenten eingesetzt. Die Lasertechnologie ermöglicht eine präzise und dauerhafte Markierung auf Materialien wie Metall, Titan, Aluminium, Keramik oder auf geeigneten Kunststoffen. Eine hohe Qualität und Präzision sind in der Uhrenindustrie von grösster Bedeutung. Es wird eine effiziente und fehlerfreie Markierung von Bauteilen erreicht, was zu einer Erhöhung der Produktivität und Genauigkeit in der Produktion führt.

  ---

• In der Fertigungsindustrie wird das System oft zur Kennzeichnung von Teilen in der Massenproduktion eingesetzt. Das Vision-System erkennt automatisch das zu markierende Teil und führt den Laser präzise an die richtige Stelle, was die Produktivität und Genauigkeit der Markierung erhöht. Dies ermöglicht eine schnelle Rückverfolgbarkeit und Qualitätskontrolle in der Produktion. Im selben Zug kann auch die Kontrolle von Datamatrix- und QR-Codes realisiert werden.

  ---

• Ein weiterer wichtiger Einsatzbereich ist in der Herstellung von elektronischen Bauteilen und Geräten. Hier kann der Laser präzise und dauerhafte Markierungen auf einer Vielzahl von Materialien wie Platinen, Gehäusen und Schaltkreisen erzeugen. Das automatische Erkennungssystem sorgt für eine fehlerfreie Kennzeichnung und ermöglicht eine schnelle Verarbeitung von grossen Mengen an Bauteilen. In diesem Bereich kann der Laser mit Vision System auch für Trimmanwendungen eingesetzt werden.

  ---

• Auch in der Medizin- und Lebensmittelindustrie kann das System eingesetzt werden. Hier wird der Laser dazu genutzt, um Identifikationsmerkmale, Verfallsdaten oder Chargennummern auf Produkten zu markieren. Nach der Laserbeschriftung kann das Vision-System dazu eingesetzt werden, um die Vollständigkeit der Markierung zu prüfen.

Der Beschriftungslaser mit dem Vision-System VisionOptiX und automatischer Teileerkennung ist ein vielseitiges Werkzeug, das in vielen verschiedenen Branchen und Anwendungen eingesetzt werden kann. Er ermöglicht eine präzise, schnelle und automatisierte Markierung von Teilen, was die Produktivität und Genauigkeit erhöht und die Rückverfolgbarkeit und Qualitätskontrolle verbessert.

Was sind die Vorteile eines Vision-Systems mit automatischer Teileerkennung?

Mit der automatischen Teileerkennung werden teure Werkstückaufnahmen eingespart, Konstruktionsressourcen werden geschont, die Einrichtzeit kann reduziert und die Positioniergenauigkeit erhöht werden. Ferner ermöglicht die präzise Markierung eine verbesserte Rückverfolgbarkeit und erleichtert die Qualitätskontrolle.

Der Beschriftungslaser mit dem Vision-System VisionOptiX mit automatischer Teileerkennung von AxNum ist einfach zu bedienen und kann nahtlos in bestehende Produktionsprozesse integriert werden. Zudem ist er äusserst zuverlässig und wartungsarm.
