Miniaturcode erfassen

Eine neue Codelese-Lösung von Strelen Control Systems realisiert die anspruchsvolle Auswertung von winzigen Codes innerhalb sehr grosser Sichtfelder mit Hilfe der bis zu 151 Megapixeln hochauflösenden Kameras von SVS-Vistek.


Ein Beitrag der Firma SVS-Vistek
Redaktionelle Bearbeitung: Technik und Wissen

Maschinenlesbare Codes sind in vielen Industriezweigen ein essenzieller Bestandteil der Qualitätsprüfung und Produktverfolgung. Die industrielle Bildverarbeitung als Basistechnologie zum Codelesen schafft es, die Prüfprozesse in Punkto Geschwindigkeit, Präzision und Lesbarkeit von Daten immer weiter zu optimieren. Eine Schlüsselrolle nehmen dabei die verwendeten Kameras ein, etwa wenn Daten und Zeichen möglichst platzsparend als miniaturisierte Codes auf immer kleiner werdende Verpackungen oder direkt auf das Produkt gedruckt werden.

Erste Herausforderung: miniaturisierte Codes

Miniaturisierte Codes sind mit blossem Auge kaum als solche erkennbar. Die Bildverarbeitungs- und Automatisierungsexperten der Stelen Control Systems haben eine Lösung entwickelt, bei der pro Sekunde bis zu 100 dieser miniaturisierten Codes gleichzeitig gelesen werden können. Eindimensionale oder zweidimensionale Codes werden unabhängig von ihrer Platzierung auf einer Verpackungs- oder Produktoberfläche gefunden und entschlüsselt.

Zum Einsatz kommen dabei Hochgeschwindigkeitskameras der Serien EXO, HR und SHR von SVS-Vistek. Je nach konkretem Anwendungsfall stehen SVS-Vistek-Kameras mit Auflösungen von 1,9 bis 151 Megapixel zur Verfügung. Die Kameras erkennen die miniaturisierten Codes und lesen diese auch zuverlässig, wenn sie innerhalb eines grossen Sichtfelds weit auseinanderliegen.

Mit dem schnellen Interface zur Datenübertragung können offline bis zu 300 Codes auf einmal erfasst sowie parallel gelesen und während eines Verpackungsprozesses bis zu 100 Verpackungen pro Sekunde inspiziert werden. Eine integrierte Software-Technologie lokalisiert auch Codes, deren Qualität stark schwankt, die schief angebracht wurden oder die stark beschädigt, schwer detektierbar und kontrastarm sind.

Zweite Herausforderung: variierende Verpackungsgrössen

Eine generelle Herausforderung beim Code-Lesen ist der oft nicht gleich definierte Arbeitsabstand zur Kamera. So können beispielsweise Behälter unterschiedlich hoch befüllt sein oder der Arbeitsabstand zwischen mehreren Produkten auf einer Produktionslinie kann variieren. Die Kameras von SVS-Vistek sind mit einem echtzeitfähigen Autofokus bestückt, der bei jeder Entfernung eine hohe Schärfentiefe gewährleistet. Damit gleicht das System je nach Marke und Produkt unterschiedliche Verpackungsgrössen aus.

Bei stehenden Szenen verfügen entsprechende Codeleser über ein integriertes Assistenzsystem, das die Codedaten zählt, dokumentiert, aufbereitet und interpretiert. Durch standardisierte Schnittstellen können so, zum Beispiel in der Pharmaindustrie, Daten für einen Austausch gemäss Fälschungsschutzrichtlinie (2011/62/EU) aufbereitet werden. Auch bei bewegten Objekten bietet SVS-Vistek geeignete Kameras mit einer Auflösung von 25 Megapixeln, die mit schwankenden Arbeitsabständen gut zurechtkommen.

Codelese-Komplettsystem

Mithilfe der breiten Kamerapalette von SVS-Vistek hat Strelen Control Systems eine Reihe von Codelese-Lösungen entwickelt, um möglichst viele Problemstellungen auf einmal zu bewältigen. Zudem profitiert der Systemhersteller vom umfangreichen I/O-Konzept und der hohen Zuverlässigkeit der vereinbarten Lieferzeiten für die in Deutschland entwickelten und hergestellten SVS-Vistek-Kameras.

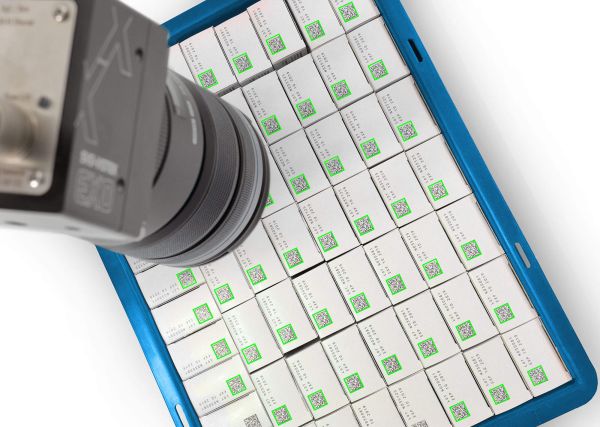

Eine der möglichen Systemvarianten ist ein Komplettsystem mit integrierter Ein-Kamera-Lösung. Versand- und Logistikbehälter mit aufgedruckten Codes werden zur Prüfung einfach unter der Kamera platziert, wobei sich der Autofokus auf die unterschiedlichen Verpackungsformate einstellt. Ein Monitor bietet dabei ein übersichtliches Bedienfeld mit Konfigurations- und Arbeitshilfen, die den Anwender schrittweise durch den Prüfprozess führen. Neben einer etablierten 20-Megapixel-Lösung ist offline wie auch inline eine OEM-Variante möglich, die sich leicht in Transportsysteme oder stationäre Umgebungen integrieren lässt.

Dank der Flexibilität der Strelen Codelese-Lösungen, ist der Einsatz in einer Vielzahl an Industriemärkten, wie z.B. in der Fabrikautomations-, Automobil-, Halbleiter-, Lebensmittel- und Getränke-, Druck- und Papierbranche sowie der Pharmaindustrie, in Verkehr, Logistik und Transport und einigen mehr möglich.

Miniaturcode erfassen

Zweite Herausforderung: variierende Verpackungsgrössen

Eine generelle Herausforderung beim Code-Lesen ist der oft nicht gleich definierte Arbeitsabstand zur Kamera. So können beispielsweise Behälter unterschiedlich hoch befüllt sein oder der Arbeitsabstand zwischen mehreren Produkten auf einer Produktionslinie kann variieren. Die Kameras von SVS-Vistek sind mit einem echtzeitfähigen Autofokus bestückt, der bei jeder Entfernung eine hohe Schärfentiefe gewährleistet. Damit gleicht das System je nach Marke und Produkt unterschiedliche Verpackungsgrössen aus.

Bei stehenden Szenen verfügen entsprechende Codeleser über ein integriertes Assistenzsystem, das die Codedaten zählt, dokumentiert, aufbereitet und interpretiert. Durch standardisierte Schnittstellen können so, zum Beispiel in der Pharmaindustrie, Daten für einen Austausch gemäss Fälschungsschutzrichtlinie (2011/62/EU) aufbereitet werden. Auch bei bewegten Objekten bietet SVS-Vistek geeignete Kameras mit einer Auflösung von 25 Megapixeln, die mit schwankenden Arbeitsabständen gut zurechtkommen.

Codelese-Komplettsystem

Mithilfe der breiten Kamerapalette von SVS-Vistek hat Strelen Control Systems eine Reihe von Codelese-Lösungen entwickelt, um möglichst viele Problemstellungen auf einmal zu bewältigen. Zudem profitiert der Systemhersteller vom umfangreichen I/O-Konzept und der hohen Zuverlässigkeit der vereinbarten Lieferzeiten für die in Deutschland entwickelten und hergestellten SVS-Vistek-Kameras.

Eine der möglichen Systemvarianten ist ein Komplettsystem mit integrierter Ein-Kamera-Lösung. Versand- und Logistikbehälter mit aufgedruckten Codes werden zur Prüfung einfach unter der Kamera platziert, wobei sich der Autofokus auf die unterschiedlichen Verpackungsformate einstellt. Ein Monitor bietet dabei ein übersichtliches Bedienfeld mit Konfigurations- und Arbeitshilfen, die den Anwender schrittweise durch den Prüfprozess führen. Neben einer etablierten 20-Megapixel-Lösung ist offline wie auch inline eine OEM-Variante möglich, die sich leicht in Transportsysteme oder stationäre Umgebungen integrieren lässt.

Dank der Flexibilität der Strelen Codelese-Lösungen, ist der Einsatz in einer Vielzahl an Industriemärkten, wie z.B. in der Fabrikautomations-, Automobil-, Halbleiter-, Lebensmittel- und Getränke-, Druck- und Papierbranche sowie der Pharmaindustrie, in Verkehr, Logistik und Transport und einigen mehr möglich.

Weitere Artikel, die Sie interessieren könnten

Atemberaubende Bildqualität mit neuen Industriekameras

Machine Vision mit höchster Auflösung, bester Bildqualität und hoher Geschwindigkeiten sind in der Industrie gefragt. Die neuen Kameras von SVS-Vistek bieten genau dies.

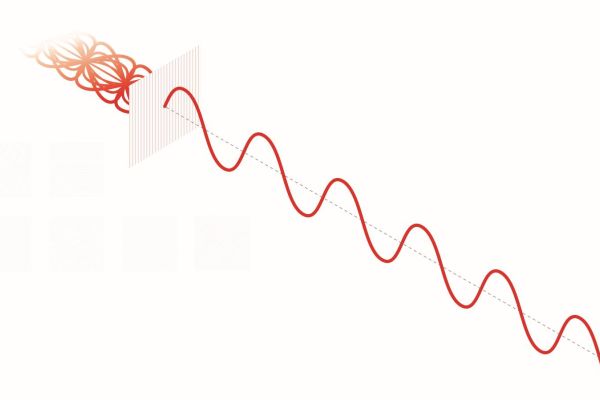

Bildverarbeitung auf Basis von polarisiertem Licht
