Modulares Werkzeugsystem für die komplette Endenbearbeitung

Ein Beitrag der Firma Gühring

Dieses Teil befindet sich sicher auch in den Leitungen in Ihrem Badezimmer: Ein Fitting aus Messing, das dafür sorgt, dass Druckminderer in der Leitungsführung eingebaut werden können, Leitungen verzweigen oder Durchmesser reduziert werden. Solche Bauteile finden in jeder Sanitärinstallation Anwendung und sind daher ein klassisches Massenprodukt. Gefertigt wird das Bauteil aus einem vorgegossenen Rohling mit circa 5 Millimeter Materialaufmass. Allein für die Endenbearbeitung dieses Bauteils sind vier Bearbeitungsschritte notwendig: Überdrehen, Planen, Aussenfasen und Innenfasen.

GE 100 Finisher Werkzeugsystem mit flexiblen Einstellmöglichkeiten

Mit einem GE 100 Finisher Werkzeugsystem sind all diese Arbeitsschritte in nur einem Arbeitsgang und mit einem Werkzeug möglich. Ausserdem können Sie das modulare Werkzeugsystem von Gühring zum Beispiel für eine Serie gleicher Teile in unterschiedlichen Grössen verwenden, denn es bietet flexible Einstellmöglichkeiten. So lässt sich das Werkzeug mit Leichtigkeit auf verschiedene Durchmessergrössen einstellen und auch das Verstellen ist einfach und zügig. Etwaige Störkonturen am Werkstück können Sie bei der Konfiguration des GE 100 Finishers gleich berücksichtigen.

Diese Vorteile bietet der GE 100 Finisher

• Mehr Arbeitsschritte in einem Arbeitsgang
  ⇒ viel kürzere Bearbeitungszeit
• einstellbar für verschiedene Werkstückdimensionen
  ⇒ weniger Kosten für neue Werkzeuge
• konfigurierbar für verschiedene Werkstücke
  ⇒ weniger Lagerkosten und Magazinplatzbelegung
• austauschbare Werkzeughalter
  ⇒ geringere Kosten bei Ersatz nach Beschädigung
• eng tolerierte, scharfe Wendeschneidplatten
  ⇒ kein Einstellaufwand nach dem Austausch der Wendeschneidplatten, geringere Schnittkräfte

Wie ist das modulare Werkzeugsystem GE 100 Finisher aufgebaut?

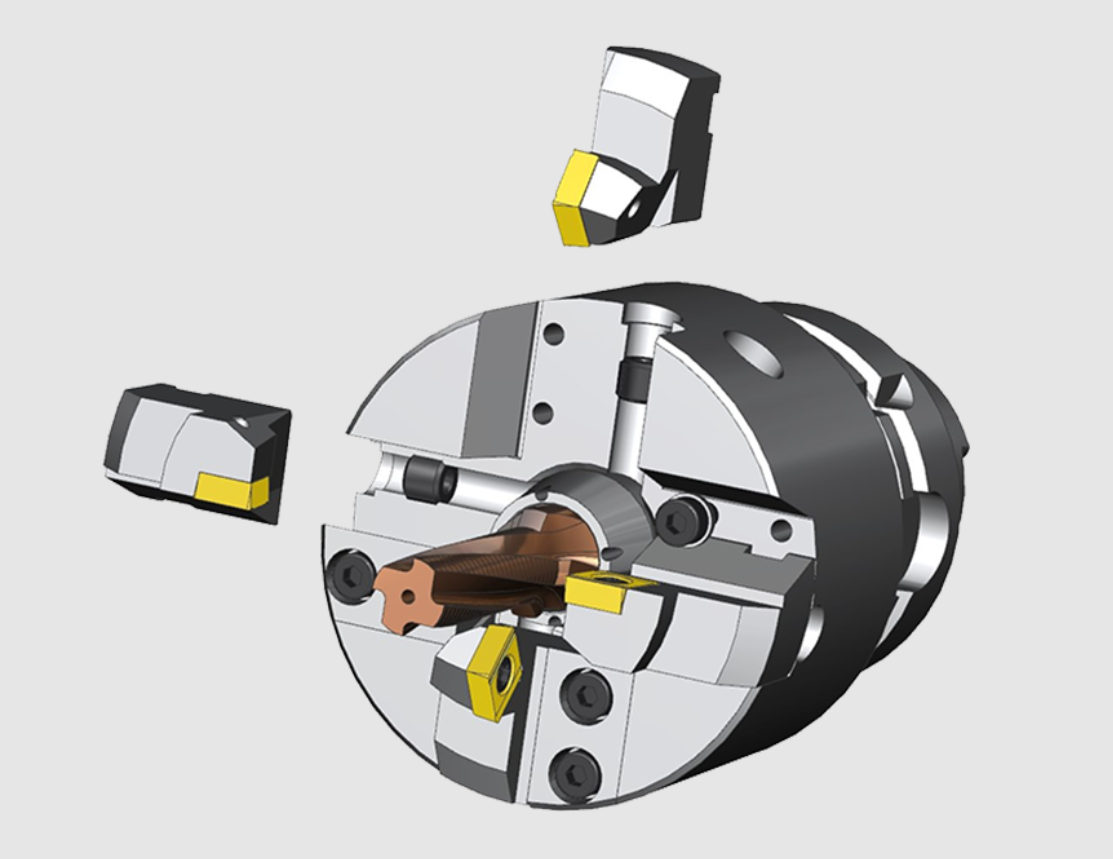

Ein GE 100 Finisher-System bietet Aufnahmen und Halter für unterschiedliche Werkzeuge. Das Werkzeug im Zentrum, Bohrer oder Fräser beispielsweise, kommt nach Bedarf in eine Spannhülse, die wiederum im Werkzeugkopf eingespannt wird. Die Wendeschneidplatten, zum Beispiel fürs Fasen und Überdrehen, sind auf Klemmhaltern befestigt. Diese lassen sich durch die Verstellschrauben radial verstellen. Die Klemmhalter sind durch die Klemmleisten im Werkzeugkopf fixiert. Die Spannschrauben dienen zur Befestigung im Werkzeugkopf.

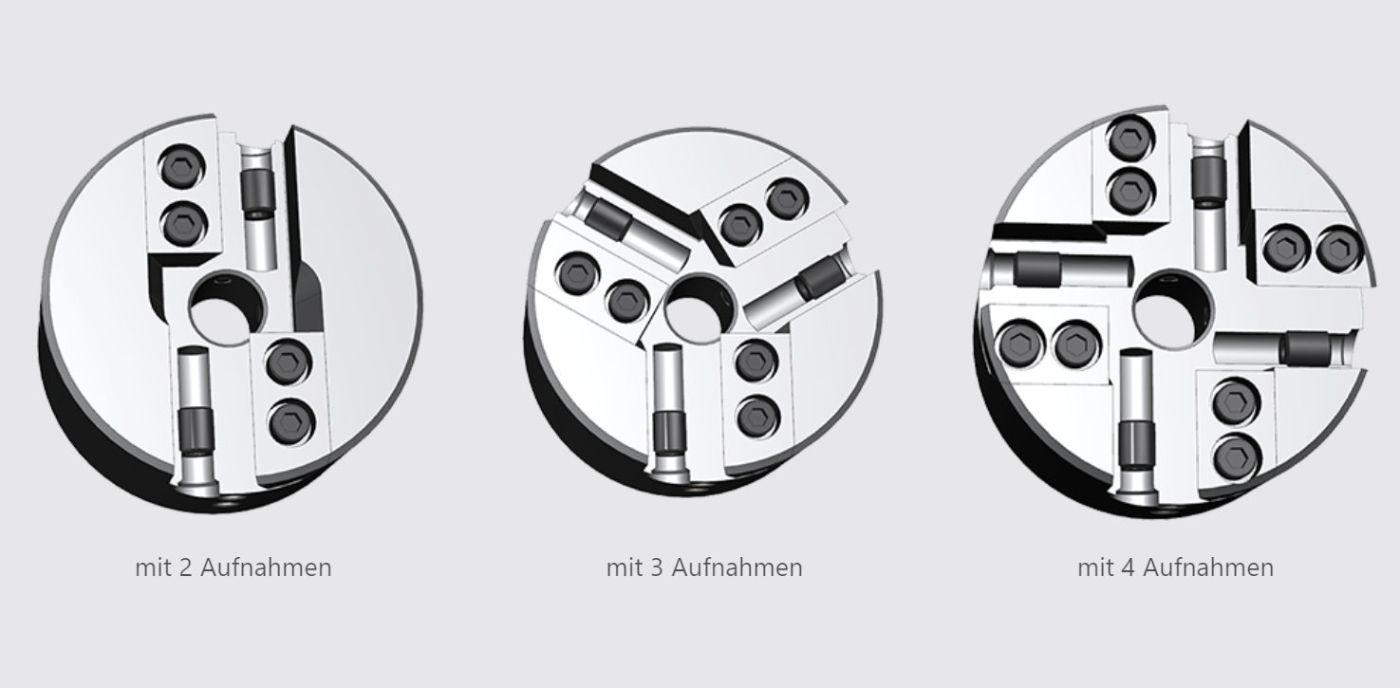

Je nachdem wie die Anforderungen Ihres Werkstücks sind, entscheidet ein Gühring Konstrukteur, welcher Werkzeugkopf diesen am besten gerecht wird. So sind Werkzeugköpfe mit zwei, drei oder vier Aufnahmen für die Klemmhalter möglich. Es lassen sich Werkstücke mit Durchmessern bis 180 Millimeter bearbeiten. Auch die Schnittstelle zur Maschine kann Gühring passend und flexibel gestalten.
