Hydroden-Spannmittel richtig anwenden

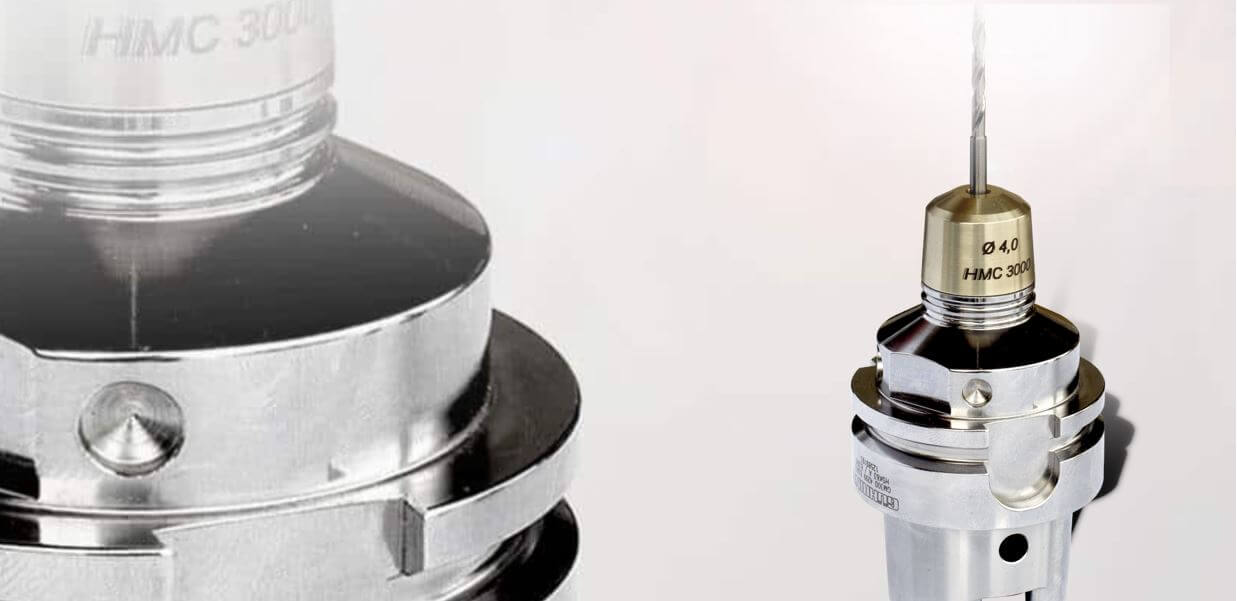

Von der Spindel bis zur Schneide – Gühring bietet modulare Werkzeugaufnahmen, unterschiedliche Spannmittel und Werkzeuge aus einer Hand. In diesem Artikel erfahren Sie im Detail, wie die Hydrodehn-Spannfutter von Gühring funktionieren und was bei der Betätigung zu beachten ist.

Die Werkzeugaufnahme beeinflussen erheblich den Bearbeitungsprozess – schliesslich ist sie das Bindeglied zwischen Maschine und Werkzeug. Nur wenn Bohrer, Fräser und Co. korrekt in einer hochwertigen Werkzeugaufnahme eingesetzt sind, erreichen sie in der Bearbeitung die maximale Leistungsfähigkeit. Auch die Qualität des Werkstücks in Bezug auf Masshaltigkeit und Oberflächengüte hängt von der Spannung ab. Je weniger ein Werkzeug während dem Zerspanungsprozess «herumeiert», desto besser ist der Rundlauf – und desto präziser die Bohrung. Wer durch ordentliche Spannung einen guten Rundlauf erzielt, hat ausserdem deutlich länger Freude an seinen Werkzeugen.

Hydrodehnspannfutter: Vorteile und Einsatzgebiete

Hydrodehnspannfutter werden hauptsächlich in den Bereichen Reiben, Senken und Bohren eingesetzt, aber auch für HSC-Anwendungen (High-Speed Cutting) und leichtes Fräsen. Die grössten Vorteile dieses speziellen Spannfutters: Es bietet eine hohe Steifigkeit und Dämpfung. Für den Zerspaner bedeutet das einen guten Halt, verbunden mit einem exakten Rundlauf. Ein weiterer Pluspunkt ist das einfache Handling, denn Hydrodehn-Futter lassen sich einfach mit dem Sechskant-Schlüssel spannen. Dadurch sind besonders leichte und schnelle Werkzeugwechsel möglich.

Die Vorteile im Überblick:

• Präzise Werkzeugspannung bei maximal 3 μm Rundlauffehler
• Übertragung hoher Drehmomente durch optimiertes Dehnhülsensystem (hohe Spannung)
• Hochgeschwindigkeitstauglich (keine Fliehkräfte durch Spannsegmente)
• Exakter Rundlauf, dadurch hervorragende Oberflächengüte und Masshaltigkeit am Werkstück
• Rascher Werkzeugwechsel mittels leicht betätigbarer Spannschraube
• Optimale Werkzeugstandzeiten
• Vibrationsdämpfende Wirkung durch Hydro-Polster

Wie funktioniert ein Hydrodehnspannfutter?

Bei einem Hydrodehn-Spannfutter erfolgt das Spannen des Werkzeugs über einen hydraulischen Mechanismus. Durch das Eindrehen einer Schraube wird das Druckmedium komprimiert. Der Druck im Inneren erhöht sich und es kommt zu einer elastischen Verformung der Dehnspannhülse. Sie umschliesst nun den Werkzeugschaft kraftvoll und die hohe Spannung gewährleistet einen exakten Rundlauf. Dieses System verfügt über eine perfekt symmetrische Dehnspannhülse und verzichtet komplett auf Spannelemente. So werden kaum Fliehkräfte erzeugt, was die Spannung hochgeschwindigkeitstauglich macht. Das Hydro-Polster, also das komprimierte Öl zwischen Dehnspannhülse und dem Grundkörper, hat zudem eine vibrationsdämpfende Wirkung.

Diese Schaftformen lassen sich direkt in das Hydrodehnspannfutter einspannen. Wichtig ist es dabei, die minimale Einspanntiefe nicht zu unterschreiten. Auch andere Schaftformen lassen sich mit Hilfe von Reduzierbuchsen einspannen – und der Werkzeugeinsatz ist damit beliebig erweiterbar.

Das müssen Sie bei der Anwendung beachten

1. Hydrodehn-Spannfutter eignen sich für Werkzeugschafttoleranzen bis h6
2. Spannen Sie das Futter nie ohne Werkzeug
3. Schmieren Sie die Spannschraube regelmässig mit Kupferpaste
4. Wir empfehlen eine regelmässige Spannkraftkontrolle mittels Senso 3000 vor dem ersten Gebrauch und nach etwa 100 Werkzeugwechseln.
5. Reinigen Sie Werkzeugschäfte und die Spannbohrung vor der Montage
6. Die optimale Einsatztemperatur für Hydrodehn-Spannfutter liegt zwischen 20 und 50 Grad.
7. Drehen Sie die Spannschraube von Hand auf Anschlag und überschreiten Sie nicht den Anzugsmoment von 10 Nm.
