Gewindewerkzeuge richtig spannen mit dem GühroSync-Spannfutter


Das GühroSync Gewindeschneidfutter vereint die Vorteile von Synchro- und Hydrodehnspannfuttern. Wir zeigen, wie man es richtig verwendet.


  • Facebook
  • Twitter
  • LinkedIn
  • Seite drucken
  • E-mail

Ein Beitrag der Firma Gühring

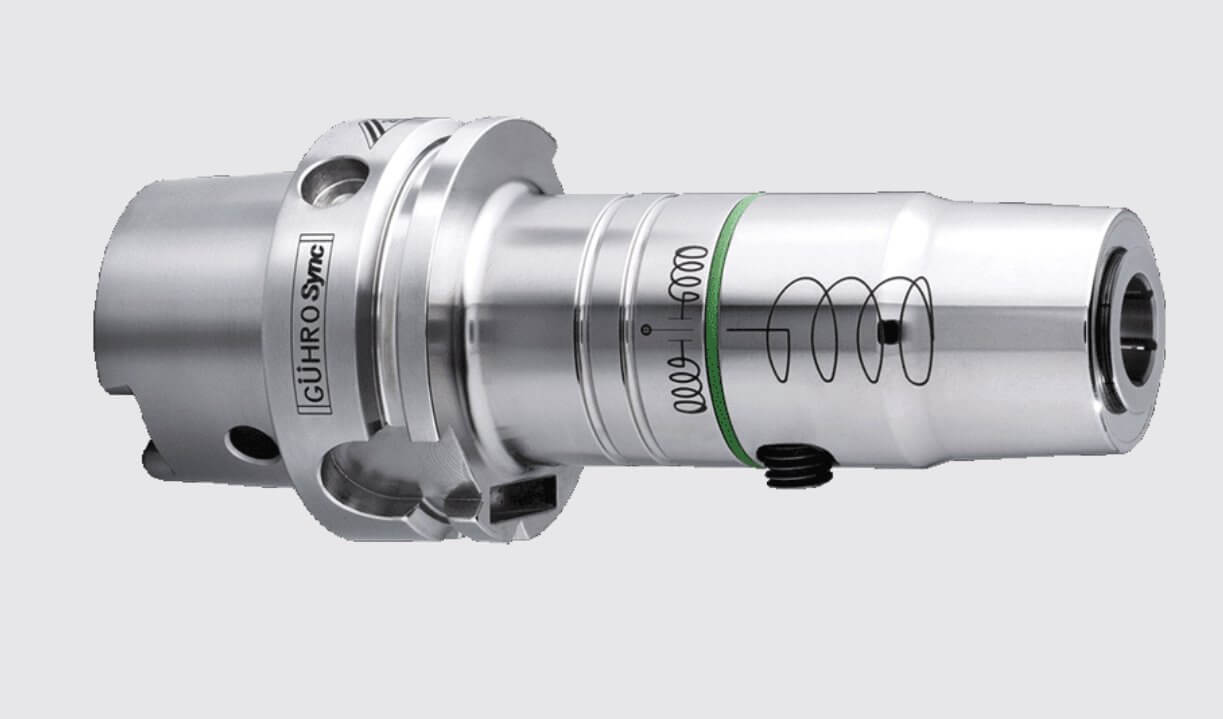

Was ist ein GühroSync Hydro-Synchrofutter?

Es gibt verschiedene Gründe, warum beim Gewinden radiale und axiale Abweichungen entstehen können. Zum einen sinkt durch Verschleiss die Synchronität der Dreh- und Vorschubachsen. Zum anderen gibt es unter Umständen Belastungsspitzen und Dimensionsänderungen. Durch immer höhere Drehzahlen wird ausserdem die dynamische Belastung in axialer und radialer Richtung erhöht.

Speziell beim Anschneiden des Gewindes und bei der Drehrichtungsumkehr am Gewindegrund gibt es die grössten Synchronisationsfehler. Diese schlagen sich in hohen Kräften nieder, die auf das Werkzeug einwirken. Das führt zu kürzeren Standzeiten und fehlerhaften Gewinden.

Werbung
technik-und-wissen-newsletter

Vorteile von Synchro- und Hydrodehnspannfuttern vereint

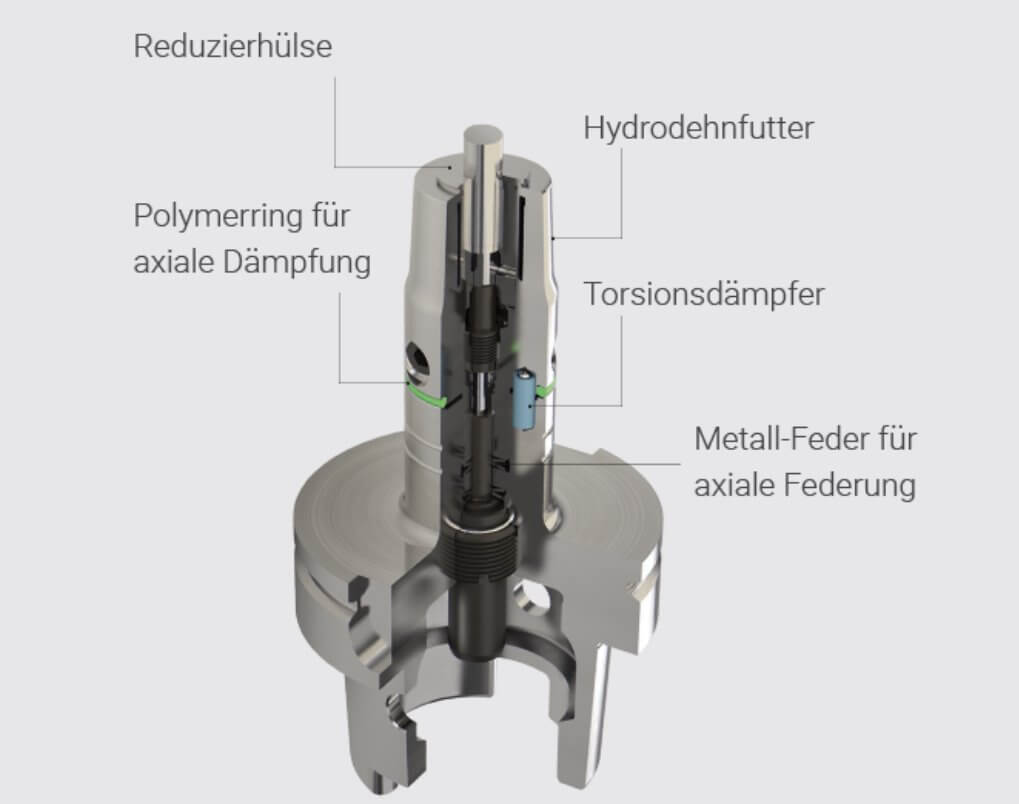

Die Lösung von Gühring ist eine Kombination zweier Spanntechnologien. GühroSync vereint die Vorteile von Synchro- und Hydrodehnspannfuttern. Die Werkzeugspannung erfolgt wie beim Hydrodehnspannfutter hydraulisch und ist sehr hoch. Durch seine Anwendung von langlebigen Metallfeder- und Dämpfungselementen aus Polymer werden die Axial- und Radialkräfte sowohl gefedert als auch gedämpft. Belastungen an den Gewindeflanken werden entscheidend reduziert. So lässt sich der Werkzeugverschleiss mit diesem Futter um bis zu 75 Prozent senken.

Gleicht Differenzen in der Gewindesteigung aus

Das Synchogewindespannfutter gleicht Differenzen in der Gewindesteigung aus. Das Gewindefutter kompensiert ausserdem Belastungsspitzen und verhindert eine wärmebeaufschlagte Bearbeitung. Zudem wurde die GühroSync Werkzeugaufnahme für die MMS- und Nasswelt konzipiert und bietet damit gehobene Technik zum marktüblichen Preis. Kleine Unternehmen profitieren vom komfortablen Handling und der höheren Prozesssicherheit der Werkzeugaufnahme. In der Grossserie stehen gesenkte Werkzeugkosten im Vordergrund.

Die Vorteile des Synchrogewindespannfutters

  • Höhere Standmengen
  • Exzellente Gewindequalität
  • Hohe Prozesssicherheit
  • Reduzierte Axial- und Radialkräfte
  • Schnelle und präzise Längeneinstellung der Werkzeuge
  • Kürzere Taktzeiten
  • längere Werkzeugstandzeiten
  • höhere Schnittparameter
  • geringeren Werkzeugverschleiss

Weitere Spannmittel von Gühring können Anwender ausführlich kennenlernen im Training «GM 300 – Werkzeugaufnahmen & Spannmittel von Gühring». Als registrierter Nutzer der Gühring-Academy findet man das Training in der Kategorie «Spannmittel».

So spannt man die Werkzeuge mit GühroSync

Das GühroSync Gewindeschneidfutter lässt sich laut Hersteller sehr schnell und komfortabel bedienen. Zum Spannen wird lediglich ein einziger Schlüssel benötigt, zusätzliche Schlüssel zum Kontern sowie Dichtscheiben zum Abdichten des Systems sind überflüssig. Kraft- und Zeitaufwand beim Spannen werden dadurch deutlich reduziert.

Sie brauchen:

  • Einen Sechskant-Schlüssel
  • Das zu spannende Gewindewerkzeug
  • Eine Spannhülse
  • Eine Reinigungsdorne zur Reinigung der Werkzeugaufnahme-Spannbohrung
  • Einen Lumpen zum Reinigen des Werkzeugs

Und so geht’s:

  1. Reinigen Sie die HSK-Anlagefläche Ihres GühroSync-Spannfutters
  2. Reinigen Sie die Spannbohrung der Werkzeugaufnahme mit der Reinigungsdorne
  3. Reiben Sie die Spannhülse mit dem Lumpen sauber und setzen Sie diese in die Spannbohrung ein.
  4. An der Spannhülse befinden sich Mitnehmerflächen. Drehen Sie die Spannhülse vorsichtig hin und her, um die korrekte Position dieser Mitnehmerflächen zu suchen. Wenn Sie diese gefunden haben, lässt sich die Spannhülse einfach in die Spannbohrung drücken.
  5. Reinigen Sie nun mit einer schmaleren Reinigungsdorne die Öffnung der eingesetzten Spannhülse.
  6. Nehmen Sie das Gewindewerkzeug und reiben Sie den Schaft mit dem Lumpen sauber. Anschliessend positionieren Sie den Vierkant des Gewindewerkzeugs zum Innenvierkant der Spannhülse. Beachten Sie dabei unbedingt die Mindestspanntiefe!
  7. Ziehen Sie nun die Spannschraube von Hand mit dem Sechskant-Schlüssel fest. Drehen Sie dabei den Schlüssel so lange ein, bis Sie einen Anschlag spüren (max. 10 Nm).
