Zähe Werkstoffe mit hoher Schnittgewindigkeit fräsen

Neue Ratiofräser mit erhöhter Zähnezahl von Gühring

Zähe Werkstoffe mit hoher Schnittgewindigkeit fräsen

Neue Ratiofräser mit erhöhter Zähnezahl von Gühring

Scroll down

Bei der Fräsbearbeitung sehr zäher Werkstoffe ist eine Erhöhung der Schnittgeschwindigkeit unter Berücksichtigung der Prozesssicherheit nur begrenzt möglich. Durch die erhöhte Zähnezahl des Ratiofräsers RF 100 Speed 5-Schneider und 7-Schneider gelingt dies aber problemlos.

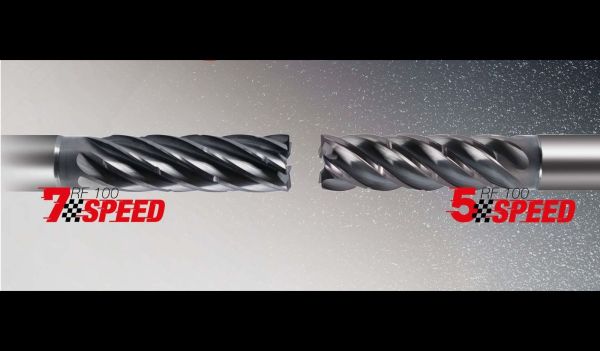

Der 5- und 7-schneidige Ratiofräser RF 100 Speed von Gühring ergänzt nun die Speed-Familie und erlaubt hochdynamische GTC-Bearbeitungen (Gühring Trochoidal Cutting) bei einem ae von bis zu 10 %. Bei begrenzter Maschinendrehzahl oder durch den Werkstoff limitierte Schnittgeschwindigkeiten stellt die erhöhte Zähneanzahl hohe Vorschübe und lange Standzeiten sicher. Sie sind besonders geeignet für schwerzerspanbare Werkstoffe unter stabilen Bedingungen.

Ergänzung des RF 100 Speed-Programms

Der 5 und 7 Speed ergänzt das RF 100 Speed-Programm mit den Werkstoff-Spezialisten P und M. Diese eignen sich für die GTC-Bearbeitung bei einem ae von bis zu 15 %. Dank des hohen Spiralwinkels von 48° mit ungleicher Schneidenteilung für weichen, ruhigen Schnitt sowie grossen Spannuten sorgen der RF 100 Speed P und der RF 100 Speed M für eine geringe Maschinenbelastung und Leistungsaufnahme. Die geringere Zähnezahl bietet maximalen Spanraum für eine gute Spanabfuhr. Die Fräswerkzeuge sind in verschiedenen Ausführungen erhältlich.

Ergänzung des RF 100 Speed-Programms

Der 5 und 7 Speed ergänzt das RF 100 Speed-Programm mit den Werkstoff-Spezialisten P und M. Diese eignen sich für die GTC-Bearbeitung bei einem ae von bis zu 15 %. Dank des hohen Spiralwinkels von 48° mit ungleicher Schneidenteilung für weichen, ruhigen Schnitt sowie grossen Spannuten sorgen der RF 100 Speed P und der RF 100 Speed M für eine geringe Maschinenbelastung und Leistungsaufnahme. Die geringere Zähnezahl bietet maximalen Spanraum für eine gute Spanabfuhr. Die Fräswerkzeuge sind in verschiedenen Ausführungen erhältlich.

Optimierte Eckenschutzfase und Stirnkorrektur

Die lange Ausführung besitzt Spanteiler, um die Späne kurz zu brechen und gewährleistet so eine reibungslose Spanabfuhr. Grosse Stirnspanräume und die verbesserte Ausspitzung erlauben prozesssicheres Eintauchen. Die optimierte Eckenschutzfase und Stirnkorrektur schützen die Schneidecke als sensibelstes Teil des Werkzeugs von zwei Seiten, so dass die Schneide auch schwerer Schubbelastung gut standhält. Durch diese Kombination verlängert sich die Standzeit des Werkzeugs deutlich.

Neue Frässtrategie: Schruppen mit GTC

GTC-Schruppen (Gühring Trochoidal Cutting) eignet sich besonders für die Bearbeitung grosser Schnitttiefen, denn dann bearbeitet der Schruppfräser das Werkstück auf gesamter Tiefe mit der gesamten Schneidenlänge. Die Steuerung der Fräserbahn mit geringer radialer Zustellung ermöglicht ein vergleichsweise sanftes Umsäumen des Werkstücks, denn die Zerspankräfte werden gleichmässig auf die gesamte Schneidenlänge verteilt. Das ermöglicht hohe Bearbeitungsgeschwindigkeiten und lange Standzeiten.

Zerspanrekord (1000 cm3/min) von Gühring und Chiron. (Videoquelle: GuehringTV)

Enormen Zerspanraten erreichen

Gühring Trochoidal Cutting ist die erste Wahl bei Anwendungen mit enormen Zerspanraten. Die zu bearbeitenden Bauteile bestehen in der Regel aus hochfesten Stählen, die erhöhte Anforderungen an die Bearbeitung stellen. Um entsprechende Ergebnisse zu erreichen, wird mit höheren Schnittgeschwindigkeiten, grösseren Vorschüben pro Zahn und grösseren Schnitttiefen gearbeitet. Die hohen Schnittgeschwindigkeiten sind mithilfe von hohen Umdrehungsfrequenzen zu realisieren, sofern es die Fräsmaschine ermöglicht. Durch die Verwendung der gesamten Länge werden die Schneiden des Fräsers am Umfang wesentlich weniger belastet. Der Verschleiss verringert sich.

Die Weiterentwicklung in der Zerspanung

Das Fräsverfahren ist nicht neu, doch erst auf Basis der Leistung heutiger Bearbeitungszentren sowie Geometrieanpassungen und Verschleissfestigkeit der Fräswerkzeuge zeigt sich GTC als Weiterentwicklung in der Zerspanung, wenn es auf enorme Zeitspanvolumen ankommt. Der RF 100 Speed besitzt eine entsprechende Geometrie, um Werkstoffen wie zähen, niedrig- und hochlegierten Stählen und schwer zu bearbeitenden Materialen gerecht zu werden – vor allem in modernen Anwendungstechniken wie der GTC-Frässtrategie.

Merkmale der Ratiofräser RF 100 Speed

_ Hochleistungsschruppen auch bei hohen Schnitttiefen

_ maximale Vorschübe für grosse Zeitspanvolumen

_ hochdynamisches GTC-Fräsen in zähen rostfreien Stählen, Sonderlegierungen sowie verschiedensten Stahl- und Gusssorten
